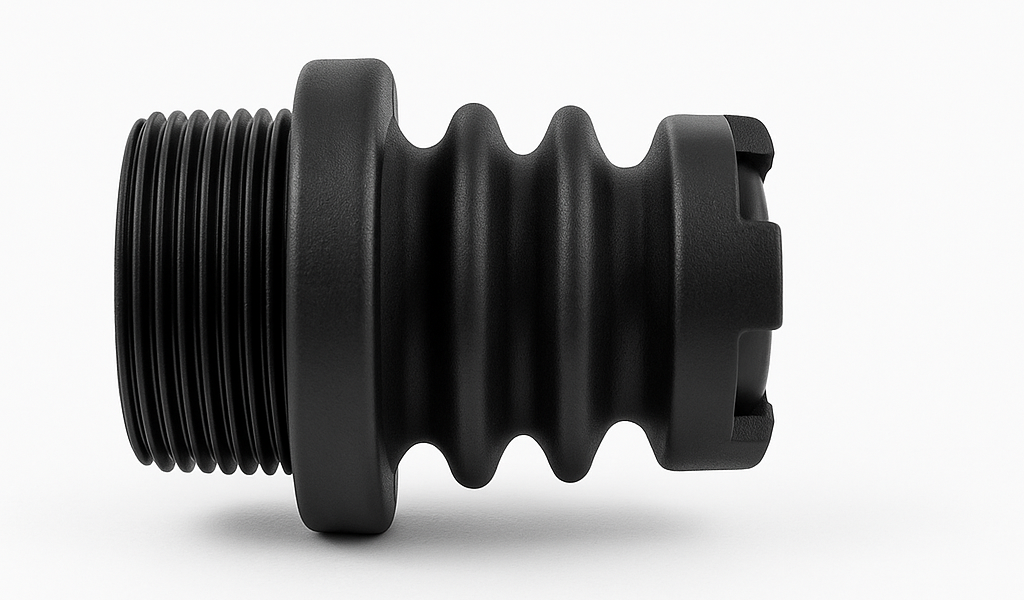

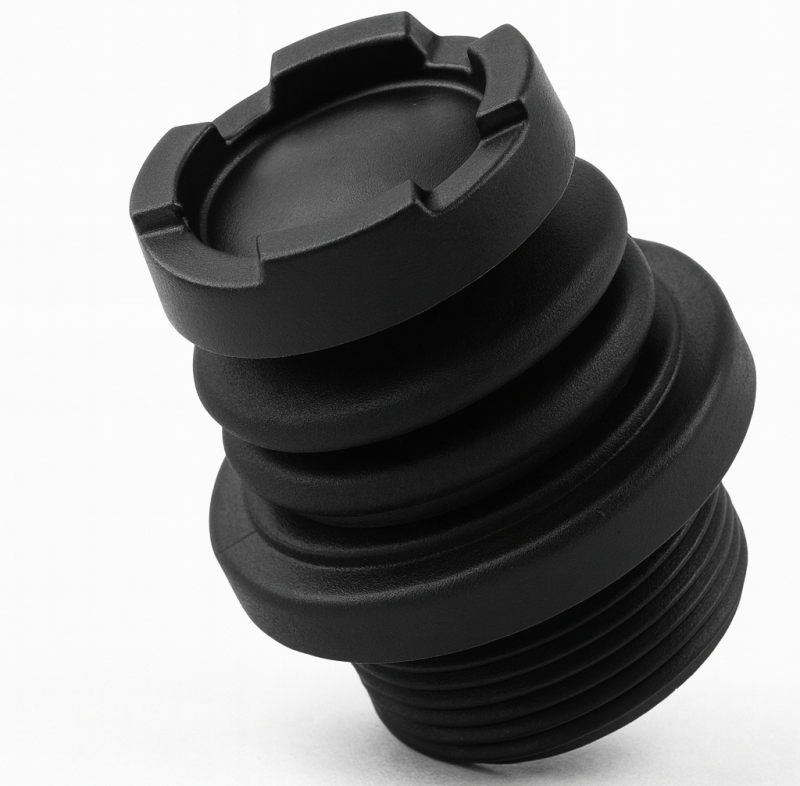

MKF-JS09-V2 миниатюрный джойстик с датчиком Холла IP68 / IP69K
MKF-JS09-V2 миниатюрный промышленный джойстик серии Thumb Joystick, выполненный на основе бесконтактной технологии датчиков Холла с линейной коррекцией сигнала по всему температурному диапазону. Обеспечивает плавное, точное и надёжное пропорциональное управление по одной или двум осям (X, Y) в компактном форм-факторе. Благодаря высокой прочности и защите по стандартам IP68 / IP69K, джойстик идеально подходит для встраивания в промышленные пульты, рукоятки джойстиков, дистанционные панели и операторские консоли.
ОСОБЕННОСТИ
• Пропорциональное управление по одной (Y) или двум осям (XY)
• Используется бесконтактная технология Hall effect — отсутствие механического износа, долговечность более 5 млн циклов
• Компактное исполнение с точным возвратом в центр (пружинный механизм)
• Варианты механических ограничителей — круговой, прямолинейный или крестовой ход
• Доступны версии с одиночным или дублированным (redundant) аналоговым выходом
• Возможен цифровой интерфейс USB 2.0
• Эргономичная форма «мини-джойстика» для встраивания в рукоятки и панели управления
• Высокая устойчивость к вибрациям, механическим нагрузкам и электромагнитным помехам
• Соответствие промышленным стандартам EN61000-6-3, EN61000-4-2, EN61000-4-3
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Количество осей: 1 (Y) или 2 (XY)
• Диапазон отклонения: ±25°
• Тип возврата: пружинный, автоматический в центр
• Усилие отклонения: 3.1 N ± 0.5 N
• Макс. вертикальная нагрузка: 200 N
• Макс. горизонтальная нагрузка: 150 N
• Материал корпуса: инженерный пластик высокой прочности
• Ресурс: > 1 000 000 циклов
• Масса: 18.25 ± 3.0 г
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Тип сенсора: Hall effect
• Питание: 5 VDC ± 0.01 V
• Потребляемый ток: < 20 мА
• Выходной сигнал (аналоговый):
– H47: 0.3–4.7 V
– H01: 0.5–2.5–4.5 V
– H02: 0–2.5–5 V
– H06: 1–2–4 V
• Цифровой интерфейс: USB 2.0 (опция)
• Импеданс выхода: 2 Ω
• Точность возврата в центр: ±250 mV
• Разрешение: 1.22 mV
• Допустимое перенапряжение: до 20 V
• Максимальная обратная полярность: –10 V
ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ
• Рабочая температура: –40°C … +85°C
• Температура хранения: –40°C … +85°C
• Степень защиты: IP68 / IP69K
• Электромагнитная совместимость:
– EMC Immunity: EN61000-4-3
– EMC Emission: EN61000-6-3:2001
– ESD: EN61000-4-2
НАДЁЖНОСТЬ
• Ресурс работы: > 5 000 000 циклов
• Высокая устойчивость к вибрациям, ударам и перепадам температур
• Минимальный дрейф сигнала в процессе эксплуатации
• Соответствие промышленным и военным требованиям к прочности и устойчивости
ПРИМЕНЕНИЕ
• Операторские пульты и консоли управления
• Рукоятки промышленных джойстиков и манипуляторов
• Панели дистанционного управления оборудованием
• Медицинское, морское и авиационное оборудование
• Робототехника, транспортные системы, мехатроника
• Автоматизация и системы ЧПУ
