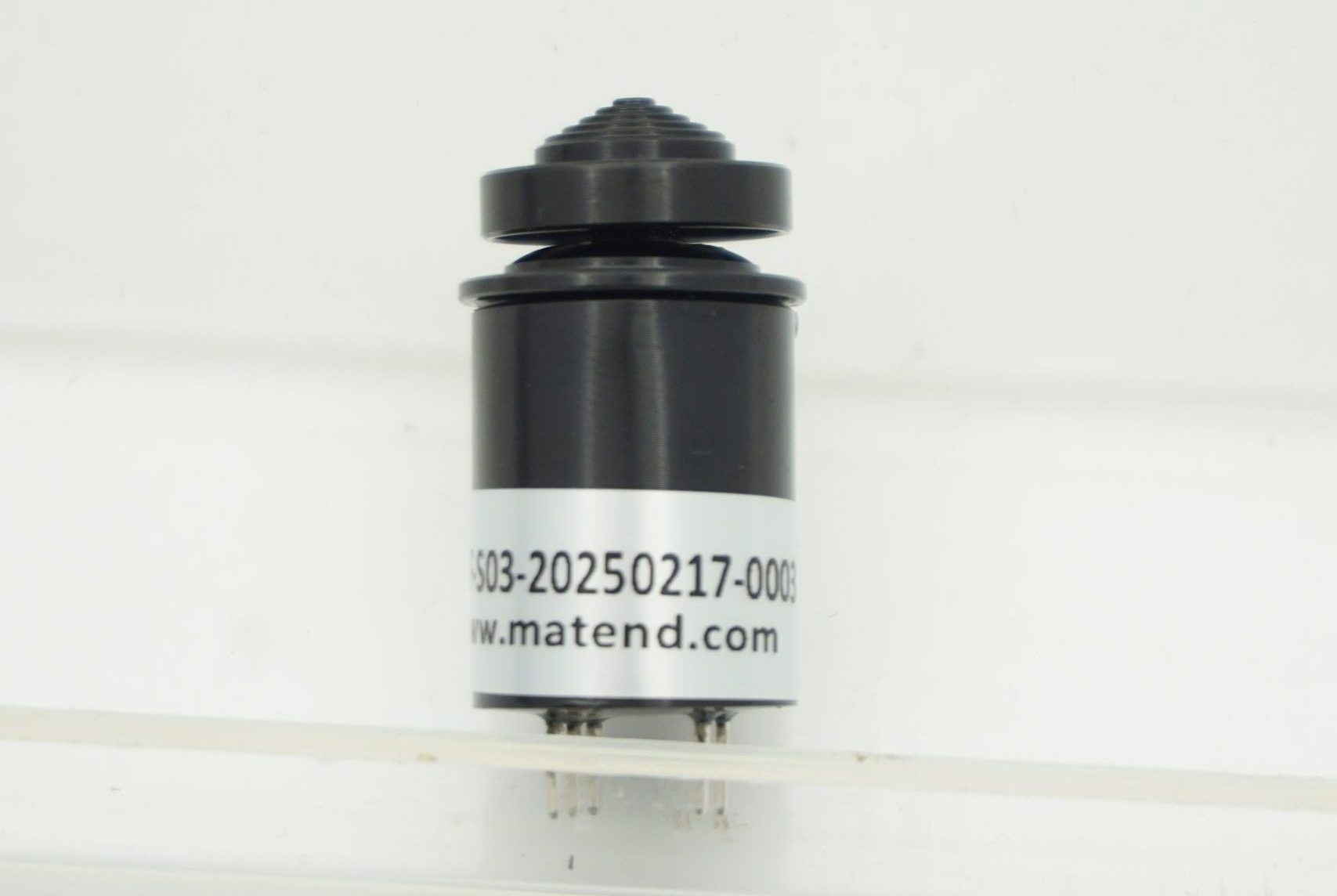

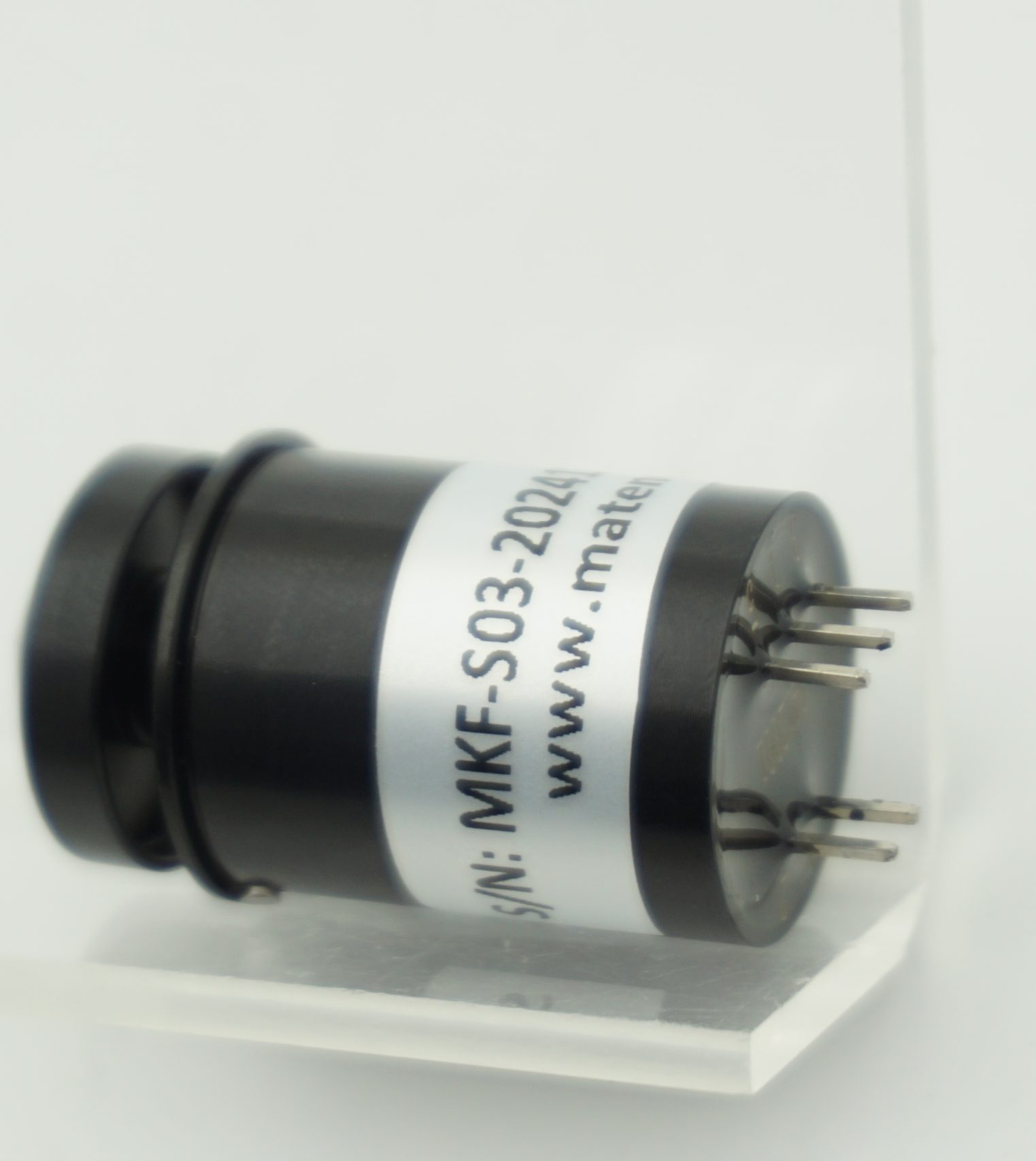

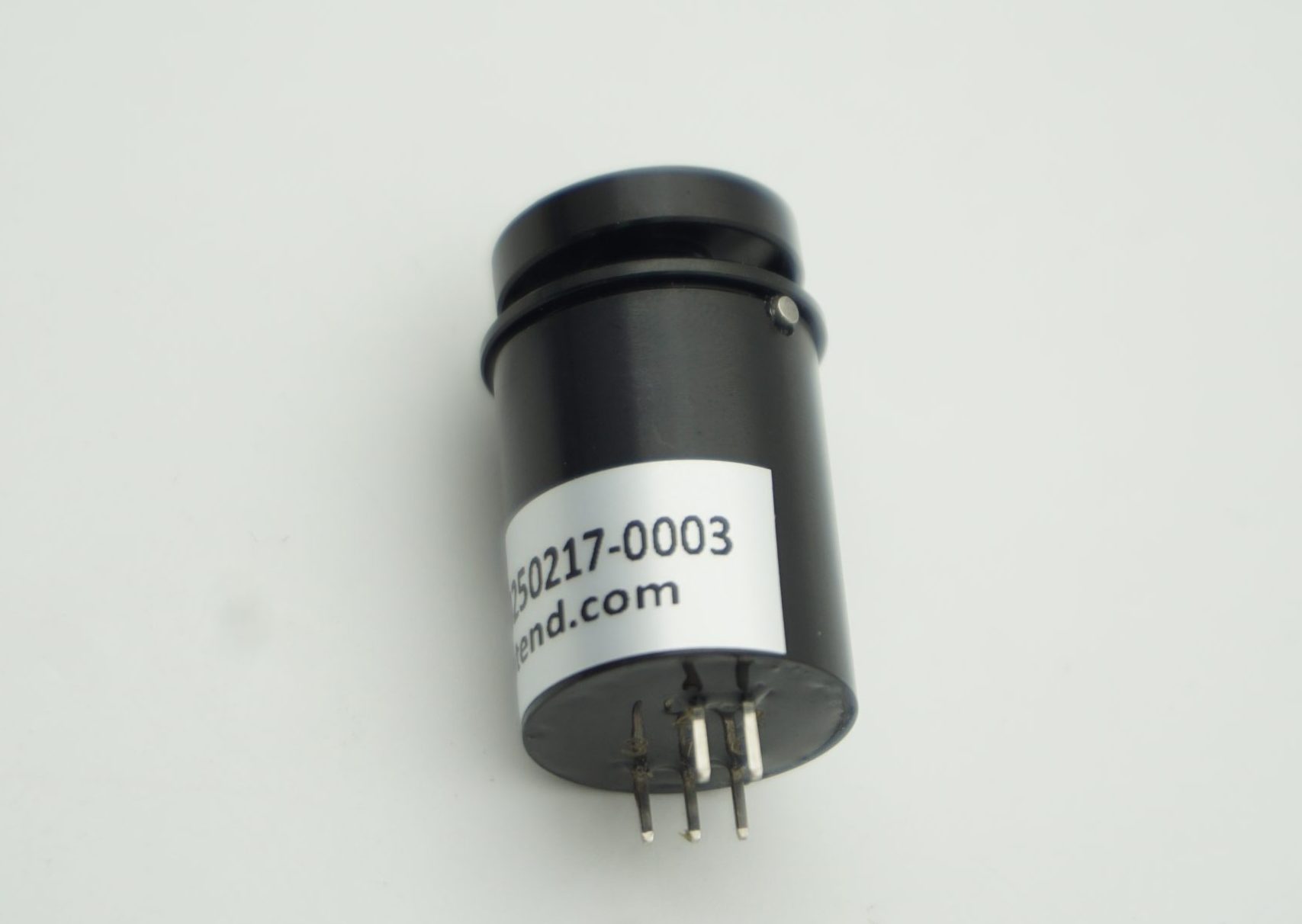

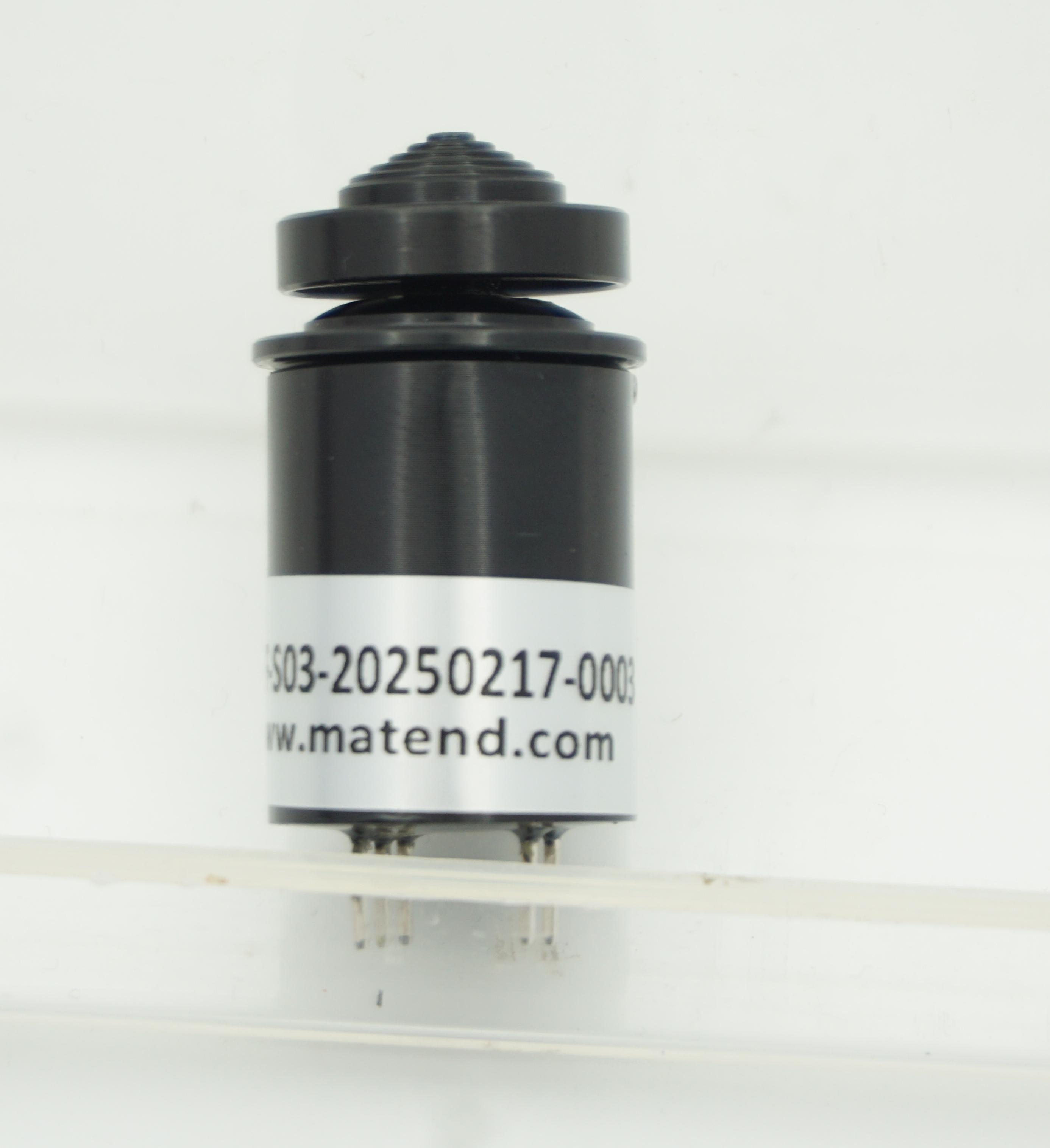

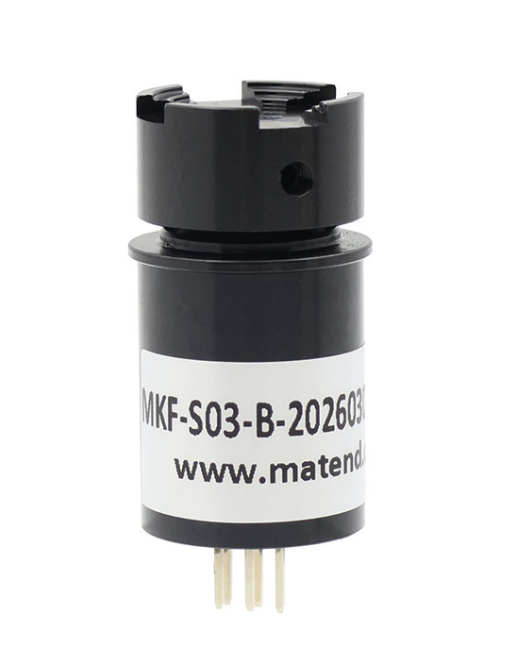

MKF-S03 компактный промышленный четырёхпозиционный мини-джойстик

MKF-S03 компактный промышленный четырёхпозиционный мини-джойстик (Thumb Switch) для панельного монтажа. Устройство предназначено для формирования дискретных сигналов управления в четырёх направлениях и выполнено на базе герметичных микропереключателей с автоматическим возвратом в центральное положение.

Корпус изготовлен из алюминиевого сплава с чёрным защитным покрытием, что обеспечивает высокую механическую прочность, устойчивость к износу и длительный срок эксплуатации. Благодаря компактным размерам мини-джойстик легко интегрируется в панели управления, операторские консоли, ручные пульты и промышленное оборудование.

Особенности

• Компактный четырёхпозиционный мини-джойстик
• Управление в четырёх направлениях (вверх, вниз, влево, вправо)
• Автоматический пружинный возврат в центральное положение
• Герметичные влагозащищённые микропереключатели
• Корпус из алюминиевого сплава с чёрным защитным покрытием
• Высокая механическая прочность и износостойкость
• Компактное исполнение для панельного монтажа
• Приятное тактильное ощущение при управлении

Основные технические характеристики

• Категория: промышленный мини-джойстик (Thumb Switch)
• Количество направлений: 4
• Тип переключателей: герметичные микропереключатели
• Тип контактов: нормально разомкнутые (NO)
• Автоматический возврат: пружинный
• Усилие управления: 0–5 Н
• Напряжение коммутации: 12 V DC
• Максимальный ток контактов: 50 мА
• Количество выводов: 5 (S1, S2, S3, S4, Common)
• Материал корпуса: алюминиевый сплав
• Покрытие корпуса: чёрная порошковая окраска
• Масса: около 20 г
• Ресурс: более 500 000 циклов
• Рабочая температура: −40…+70 °C
• Температура хранения: −45…+75 °C

Габаритные размеры

• Диаметр верхней части: Ø19 мм
• Диаметр корпуса: Ø17,5 мм
• Максимальная высота: 34 мм
• Угол ориентации монтажной метки: 45°

Распиновка

• Pin 1 — Left (S1)
• Pin 2 — Right (S2)
• Pin 3 — Up (S3)
• Pin 4 — Down (S4)
• Pin 5 — Common

Преимущества

• Компактные размеры для установки в ограниченном пространстве
• Надёжное дискретное управление в четырёх направлениях
• Высокая механическая прочность алюминиевого корпуса
• Герметичные микропереключатели для промышленной эксплуатации
• Простая интеграция в панели управления и операторские устройства

Области применения

• Промышленные панели управления
• Пульты операторов
• Робототехника
• Системы автоматизации
• Медицинское оборудование
• Контрольно-измерительные приборы
• Транспортная техника
• Специальное промышленное оборудование
