MKF-JS09-V3 миниатюрный двухосевой джойстик

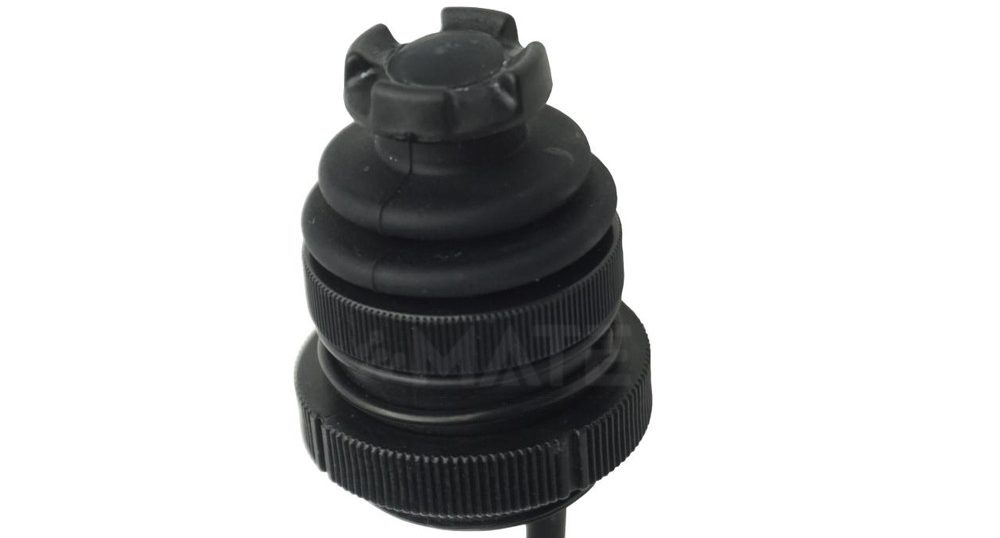

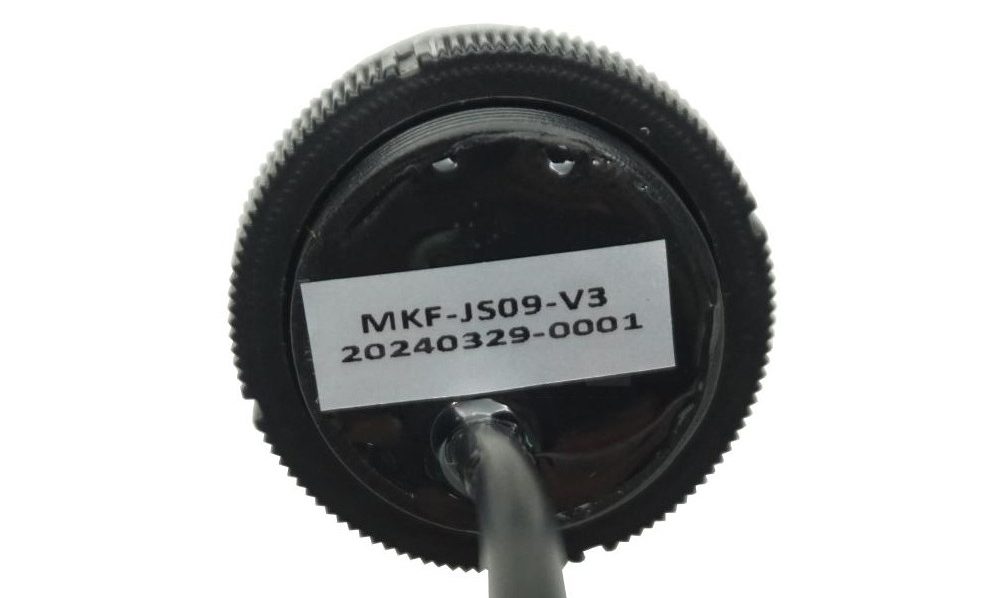

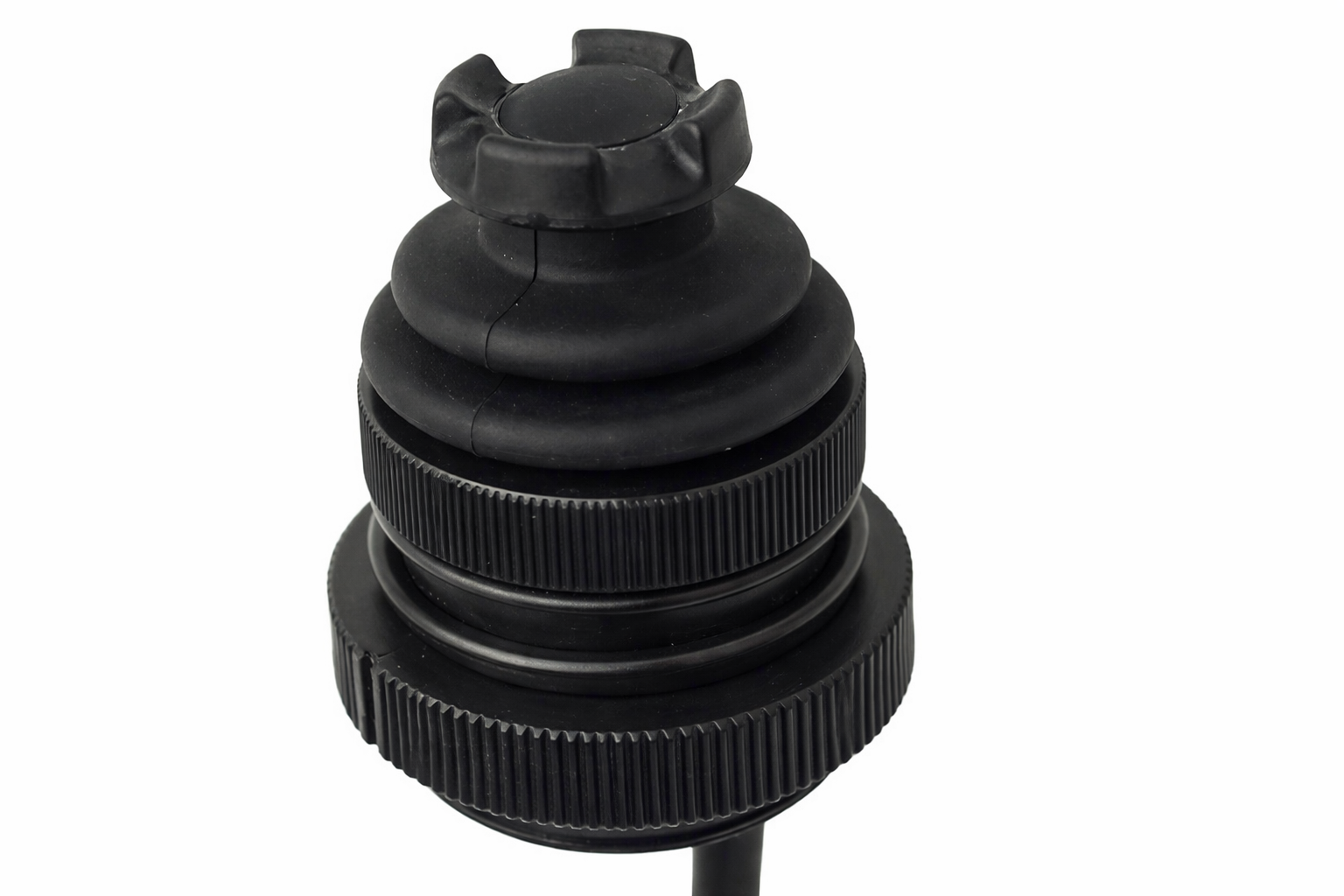

MKF-JS09-V3 Миниатюрный двухосевой джойстик для управления пальцем.
Использует бесконтактный Hall-сенсор для формирования аналогового сигнала, что обеспечивает точность и долговечность. Корпус изготовлен из промышленного ABS-пластика, лёгкий и прочный. Встроенная водонепроницаемая кнопка S1 (самовозврат, нормально-разомкнутая) для индивидуальных функций. Подходит для портативных устройств, пультов дистанционного управления, промышленной техники и робототехники.
Механические характеристики:
Материал: ABS-пластик промышленного класса
Масса: ≤ 25 г
Усилие управления: 0–3 N
Допустимое предельное усилие: 35 N
Диапазон хода (X/Y): ±18° (36° полный угол)
Тип действия: возврат пружиной
Электрические характеристики:
Питание: DC 5 V (≤ 50 мА)
Выходные сигналы (X/Y): 0–5 VDC ± 10%
Напряжение в центре: 2.5 VDC ± 0.1 VDC
Минимум: 0.5 VDC (макс.), максимум: 4.5 VDC (мин.)
Импеданс выхода: 1 kΩ
Кнопка S1: 100 mA @ 5VDC, самовозврат, нормально-разомкнутая
Экологическая устойчивость:
Рабочая температура: –30 °C … +60 °C
Температура хранения: –40 °C … +70 °C
Защита: IP67 (ниже монтажной плиты), IP65 (выше монтажной плиты)
Возможность кастомизации под особые условия
Надёжность:
Бесконтактная технология для увеличенного ресурса
Высокая точность и стабильность сигнала
Компактная конструкция для встраивания в панели и портативные системы
Габаритные размеры:
• Диаметр корпуса: 28.4 ± 0.1 мм
• Максимальный диаметр монтажной части: 32.3 мм
• Диаметр посадочного отверстия: 25.2 мм
• Диаметр внутренней резьбовой части: 25 ± 0.2 мм
• Общая высота: около 42 мм
• Высота монтажной резьбовой части: 13 мм
• Высота верхней части управления: около 16.5 мм
• Толщина уплотнительного кольца: около 2 мм
• Размер фиксирующего паза: R1.25
• Ширина нижней части: 31 мм
Монтажные размеры:
• Посадочное отверстие: Ø25.2 мм
• Фиксирующий паз: R1.25
• Рекомендуемая толщина панели: до 6.5 мм
• Максимальная толщина установки: до 13 мм
Параметры отклонения ручки управления:
• Максимальный угол отклонения: 36° (±18°)
• Рабочие оси: X / Y
• Центральное положение: 2.5 В
• Максимальный выходной сигнал: 5 В
Размер кабеля:
• Длина кабеля: 300 ± 10 мм
