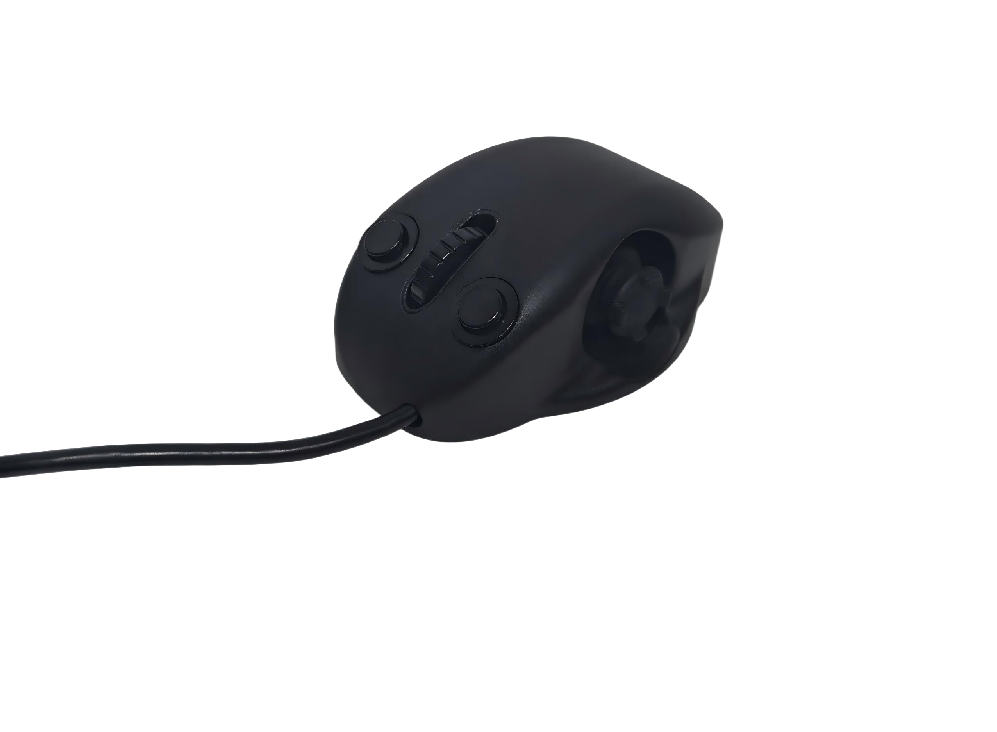

MKF-JS09-MOUSE промышленная мышь с двухосевым джойстиком и датчиком Холла

MKF-JS09-MOUSE промышленный двухосевой джойстик с датчиком Холла и функцией мыши, предназначенный для портативных и стационарных панелей управления, промышленных систем и компактных интерфейсов управления.

Устройство выполнено в компактном корпусе из алюминиевого сплава и рассчитано на точное управление в системах с ограниченным монтажным пространством. Двухосевой Hall-сенсор обеспечивает бесконтактное определение положения, а пружинный механизм автоматически возвращает рукоятку в центральное положение.

Угол отклонения составляет 18° ±1° в любом направлении. Бесконтактная технология обеспечивает плавное управление, стабильность сигнала и длительный механический ресурс не менее 1 000 000 циклов.

Помимо двухосевого джойстика, MKF-JS09-MOUSE оснащён двумя самовозвратными кнопками S1 и S2, а также алюминиевым роликовым инкрементальным энкодером T1. Ролик может использоваться для прокрутки, навигации или регулировки параметров, благодаря чему устройство выполняет функции компактного многофункционального контроллера ввода.

Передача данных осуществляется через интерфейс USB 2.0. Питание устройства — +5 В DC.

Габаритные и монтажные размеры

Общая длина корпуса: 105,7 мм
Общая ширина корпуса: 62,1 мм
Общая высота корпуса: 38,1 мм
Диаметр центральной монтажной зоны: Ø34,2 мм
Диаметр внутренней центральной зоны: Ø28,4 мм
Крепёжные отверстия: 6 × M4
Расстояние между верхними монтажными точками: 15 мм
Расстояние от центральной оси до верхней монтажной точки: 7,5 мм
Расстояние между крайними нижними монтажными точками по горизонтали: 40 мм
Расстояние от центральной оси до нижней монтажной точки: 14,5 мм
Размер по нижним монтажным точкам: 29 мм
Расстояние между указанными монтажными осями по вертикали: 24,7 мм и 32,7 мм

Ключевые особенности

Промышленный двухосевой джойстик с функцией мыши
Бесконтактный датчик Холла
Двухосевое управление
Пружинный автоматический возврат в центр
Угол отклонения: 18° ±1° в любом направлении
Рабочее усилие: 0-3 Н
2 самовозвратные кнопки S1 и S2
Роликовый инкрементальный энкодер T1
Компактный корпус из алюминиевого сплава
Интерфейс USB 2.0
Питание +5 В DC
Подходит для портативных и стационарных панелей управления
Возможность кастомизации внешней формы корпуса

Механические характеристики

Основной материал: алюминиевый сплав
Тип конструкции: закрытый корпус
Датчик: двухосевой Hall-сенсор
Тип возврата: пружинный, самовозврат в центр
Угол отклонения: 18° ±1° в любом направлении
Рабочее усилие: 0-3 Н
Максимальное усилие: 5 Н
Ролик T1: алюминиевый, инкрементальный энкодер
Кнопки S1, S2: самовозвратные, нормально разомкнутые
Масса: около 600 г
Механический ресурс: не менее 1 000 000 циклов

Электрические характеристики

Напряжение питания: +5 В DC
Интерфейс передачи данных: USB 2.0

Условия эксплуатации

Рабочая температура: −40…+70 °C
Температура хранения: −45…+75 °C
Допустимая влажность: 93 ±3 % RH

Применение

Промышленный джойстик MKF-JS09-MOUSE предназначен для портативных и стационарных операторских панелей, промышленных систем управления, компактных интерфейсов человек-машина (HMI) и оборудования с ограниченным монтажным пространством.
