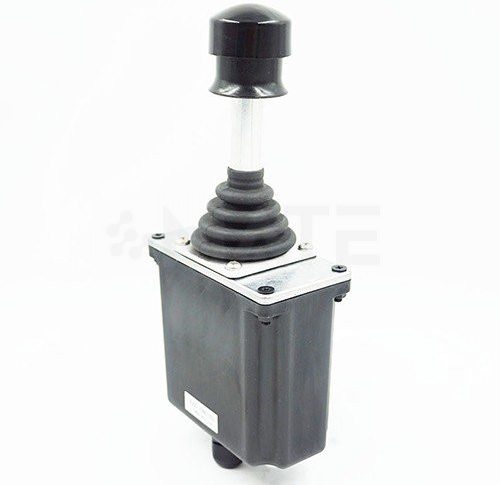

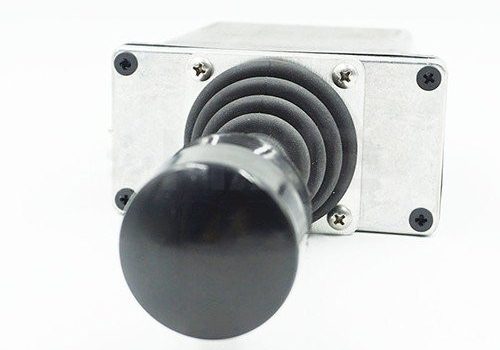

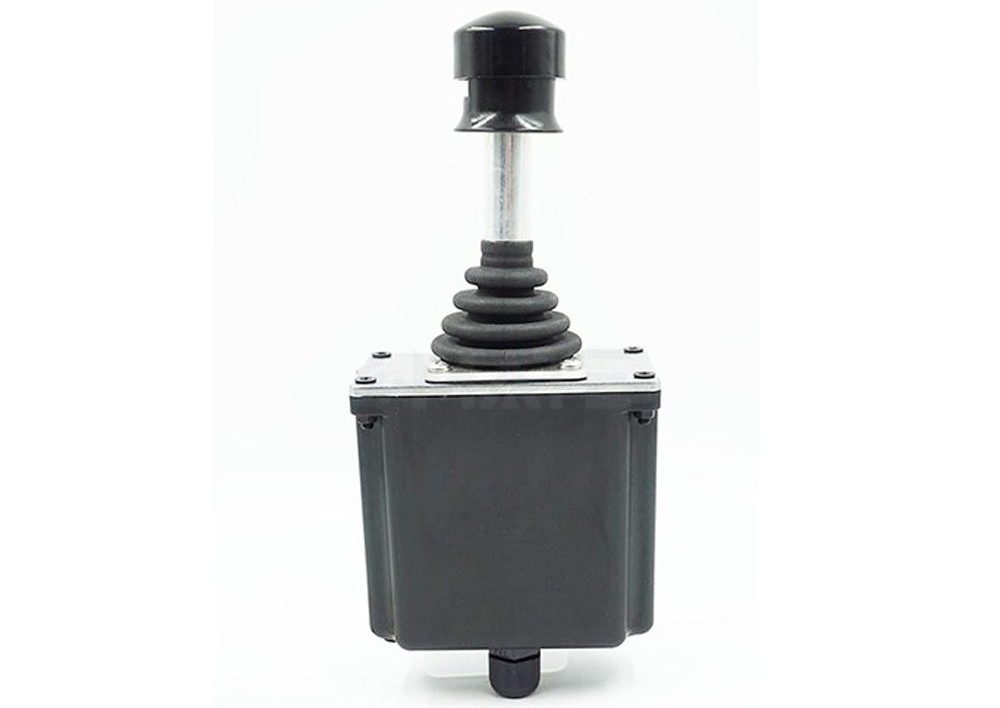

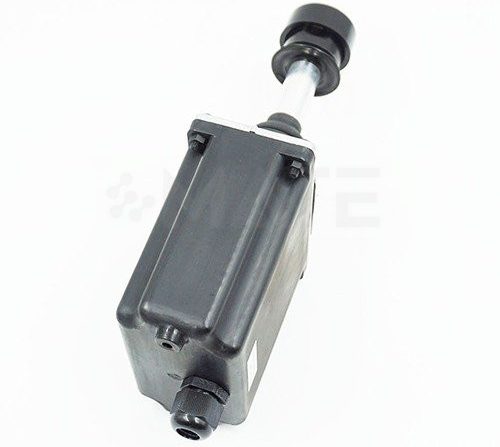

MKF-PJS03 промышленный одноосевой джойстик

MKF-PJS03 промышленный одноосевой джойстик с потенциометрическим или холловским датчиком, разработанный для работы в тяжёлых условиях строительной техники. Обеспечивает точное угловое определение и высокую надёжность. Доступны варианты с возвратом пружиной или фиксацией по трению, а также с механической блокировкой в центральном положении. Возможна установка различных типов рукояток, количество и расположение переключателей настраиваются индивидуально. Поддерживается ШИМ-управление (PWM) для пропорциональных соленоидных клапанов и опциональный интерфейс CAN.

Характеристики
Тип: одноосевой, панельный монтаж
Тип сенсора: потенциометр или датчик Холла
Электрический угол: ±18°
Питание: <36V DC Сопротивление: 200Ω, 1kΩ Центральное напряжение: 48–52% от питания Центральный угол: ±2,5° Макс. рабочее напряжение: 32V DC Рассеиваемая мощность: 2 Вт (200Ω) / 0,5 Вт (1kΩ) Механизм фиксации: возврат пружиной или фиксация по трению Механическая блокировка в центре: опция Рабочий угол: ±20° Усилие начала движения: 5 Н Макс. усилие: 11 Н Допустимая перегрузка: >300 Н
Ресурс: >2 млн циклов (потенциометр)
Вес: 475 г (без рукоятки)

Выходы и управление
ШИМ-драйвер пропорционального клапана:
Питание: 9–36V DC
Выходной ток PWM: до 3A
Частота PWM: 100–1000 Гц
Мин. ток: 0–0,4A
Макс. ток: 0,4–3A
CAN-интерфейс: опционально

Микропереключатель
Нагрузка: 10A@30V DC (резистивная)
Срок службы: 30 млн (механ.) / 200 тыс. (электр.)
Сопротивление изоляции: >100MΩ
Угол срабатывания: ±3°~5°

Условия эксплуатации
Рабочая температура: −30°C ~ +70°C
Температура хранения: −40°C ~ +85°C
Степень защиты: IP65 (над фланцем)

Применение
Краны, погрузчики, экскаваторы, вилочные подъёмники, тракторы, комбайны, подъёмные платформы и другая спецтехника.
