Цена по запросу  $
    Срок поставки: 4–6 недель

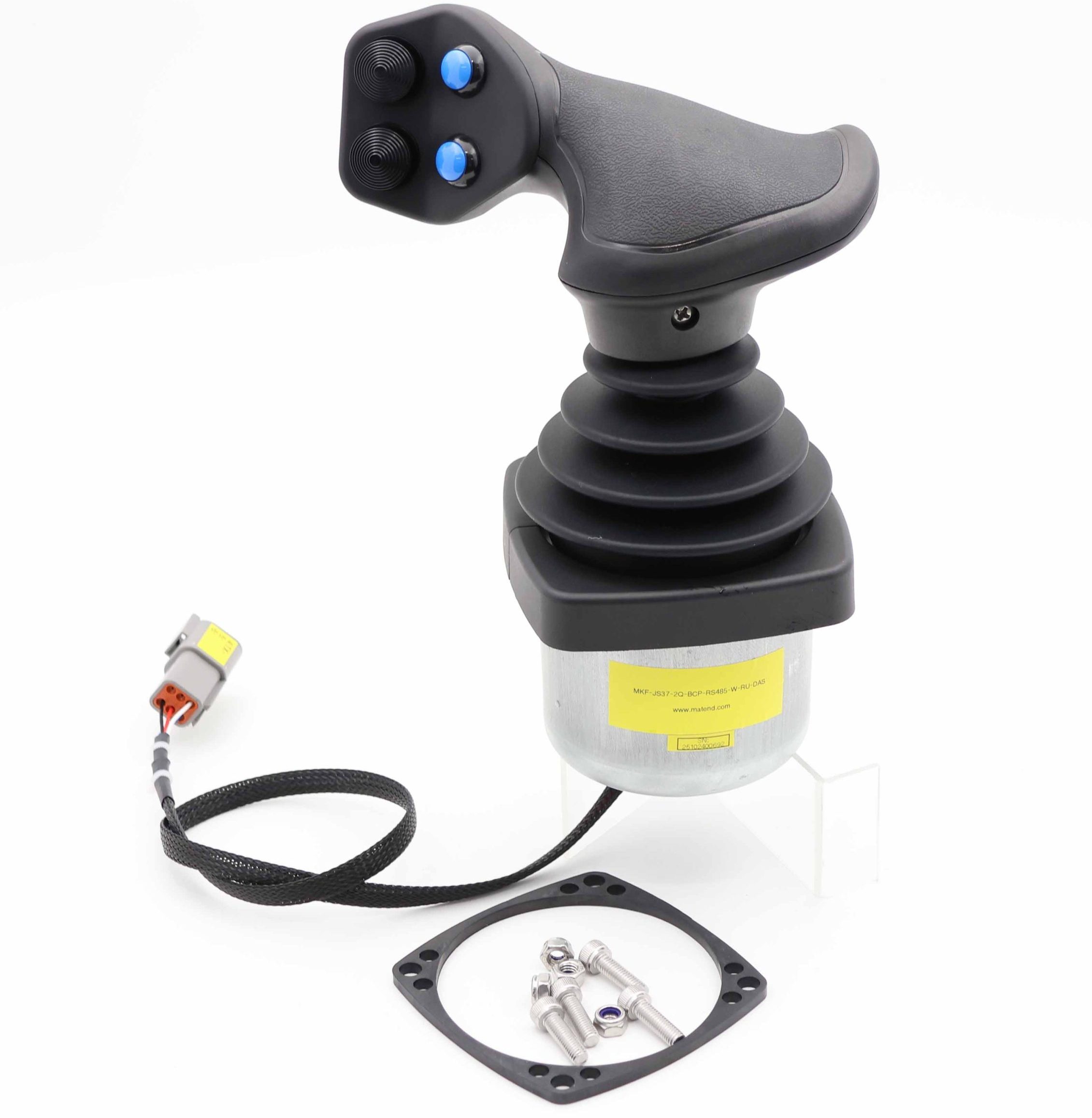

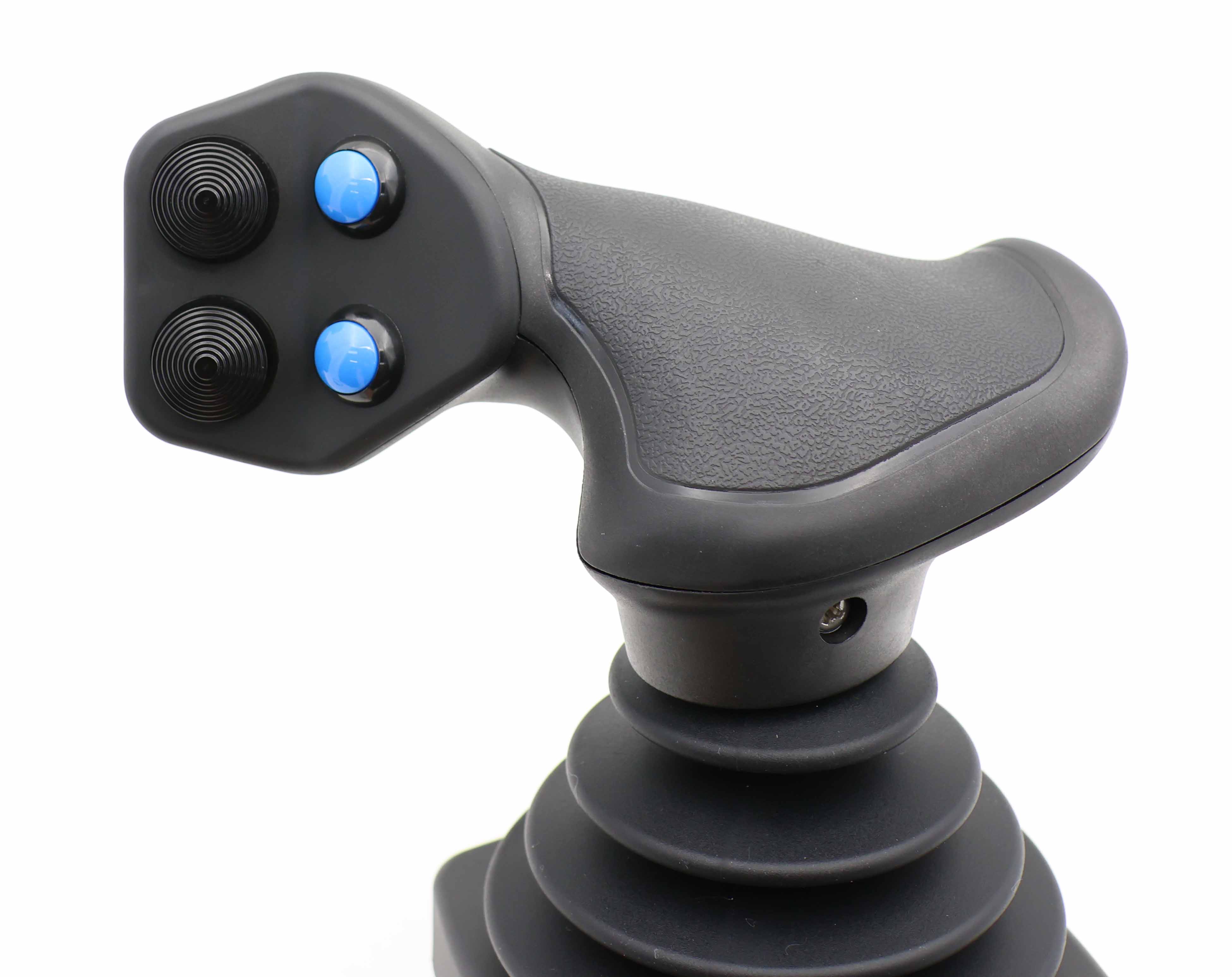

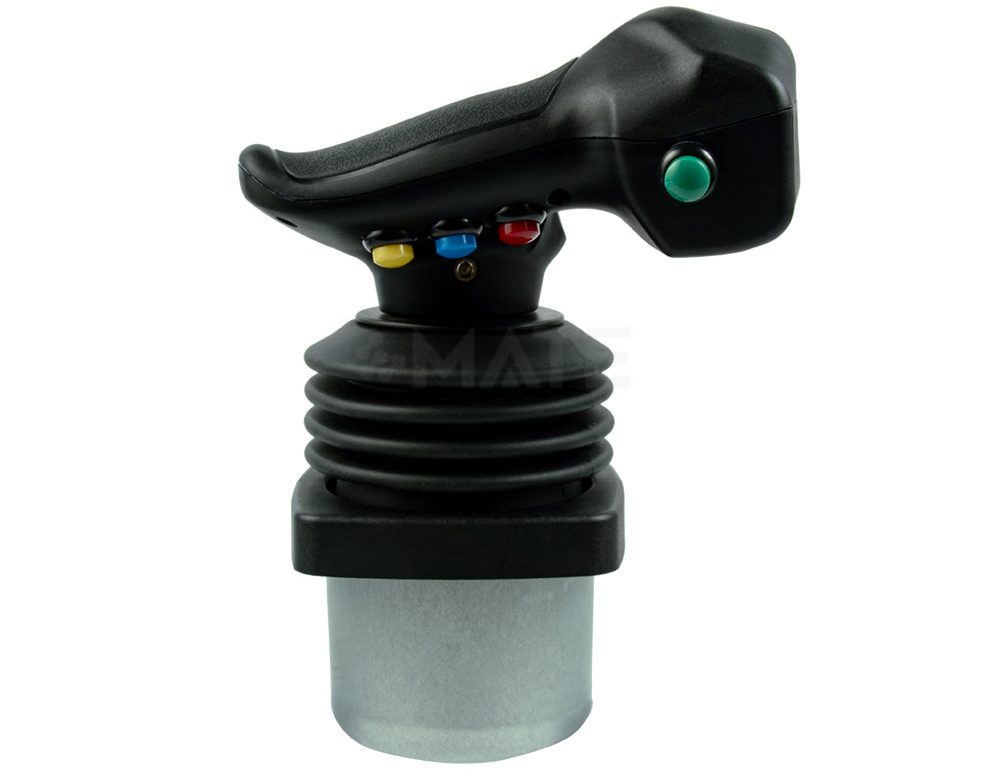

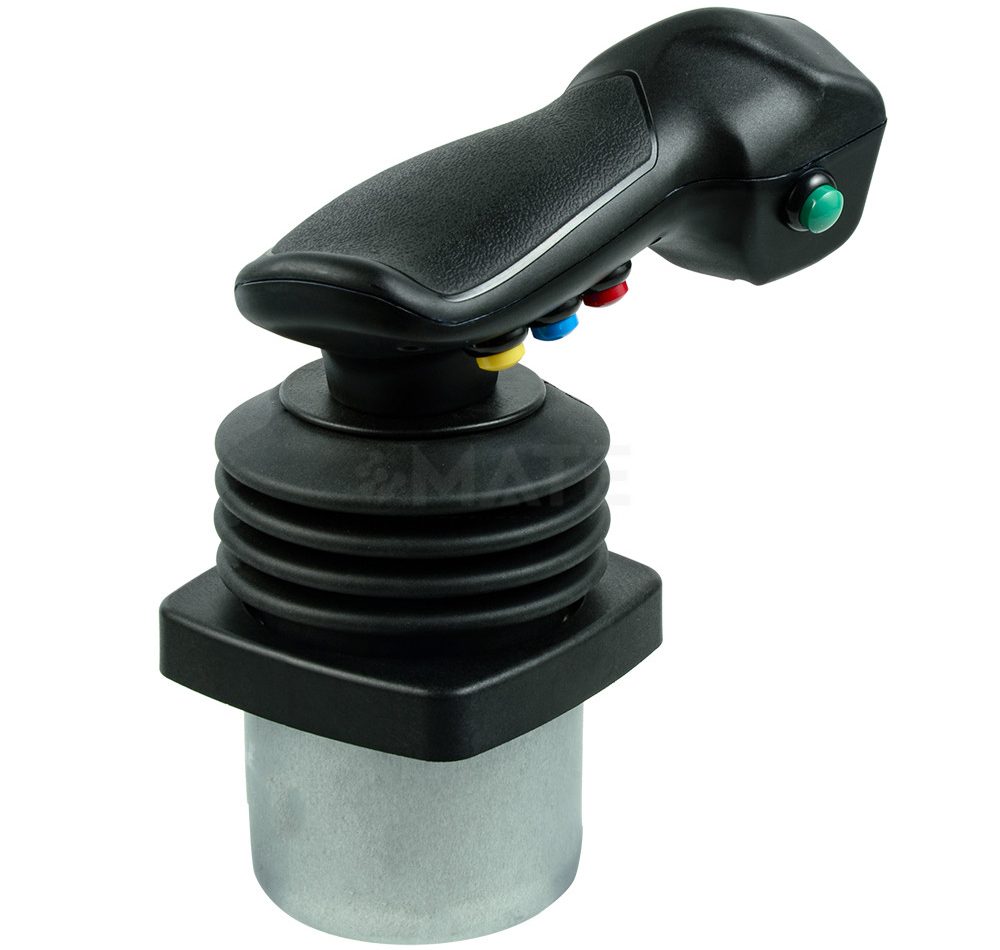

    MKF-JS37 — промышленный одно- или двухосевой джойстик с бесконтактными датчиками Холла, пружинным возвратом в нейтральное положение и панельным монтажом. Предназначен для строительной техники, промышленного оборудования и систем управления, где требуются высокая точность, долговечность и стабильная работа в широком диапазоне температур.

    Конструкция выполнена из нержавеющей стали, алюминиевого сплава и инженерного пластика. Высокоточный датчик Холла обеспечивает бесконтактное измерение положения рукоятки, а коррекция линейности во всём температурном диапазоне способствует стабильности выходного сигнала.

    Основные оси X/Y имеют рабочий угол ±20° и автоматический пружинный возврат. Доступны различные варианты выходных сигналов и интерфейсов: аналоговое напряжение, RS485, RS232, USB, CAN 2.0 и CAN J1939.

    На представленном чертеже показана многофункциональная рукоятка с дополнительным колёсиком оси Z с диапазоном перемещения ±30° и дополнительными органами управления.

    Особенности

    • Одноосевое или двухосевое исполнение
    • Бесконтактный датчик Холла
    • Рабочий угол X/Y: ±20°
    • Пружинный автоматический возврат
    • Высокоточное определение положения
    • Коррекция линейности во всём рабочем диапазоне температур
    • Панельный монтаж
    • Материалы: нержавеющая сталь, алюминиевый сплав и инженерный пластик
    • Аналоговый выход
    • RS485
    • RS232
    • USB
    • CAN 2.0
    • CAN J1939
    • Питание 5 В DC или 9–36 В DC
    • Ресурс: 5 000 000 рабочих циклов
    • Степень защиты: IP65 или выше
    • Рабочая температура: −40…+70 °C
    • Дополнительное направляющее ощущение при перемещении — доступно в зависимости от исполнения

    Механические характеристики

    • Количество осей: 1 или 2
    • Рабочие оси: X / Y
    • Рабочий угол X/Y: ±20°
    • Возврат рукоятки: пружинный, автоматический
    • Датчик положения: Холла
    • Материал конструкции: нержавеющая сталь + алюминиевый сплав + инженерный пластик
    • Ресурс: 5 000 000 циклов
    • Монтаж: в панель

    Дополнительные органы управления на представленном исполнении

    • Колёсико управления осью Z
    • Рабочий угол колёсика Z: ±30°
    • На рукоятке предусмотрены дополнительные органы управления, обозначенные на чертеже позициями 1–7

    Электрические характеристики

    • Питание: DC 5 В
    • Альтернативное питание: DC 9–36 В
    • Выходные сигналы / интерфейсы:
      • аналоговое напряжение
      • RS485
      • RS232
      • USB
      • CAN 2.0
      • CAN J1939

    Условия эксплуатации

    • Рабочая температура: −40…+70 °C
    • Степень защиты: IP65 или выше

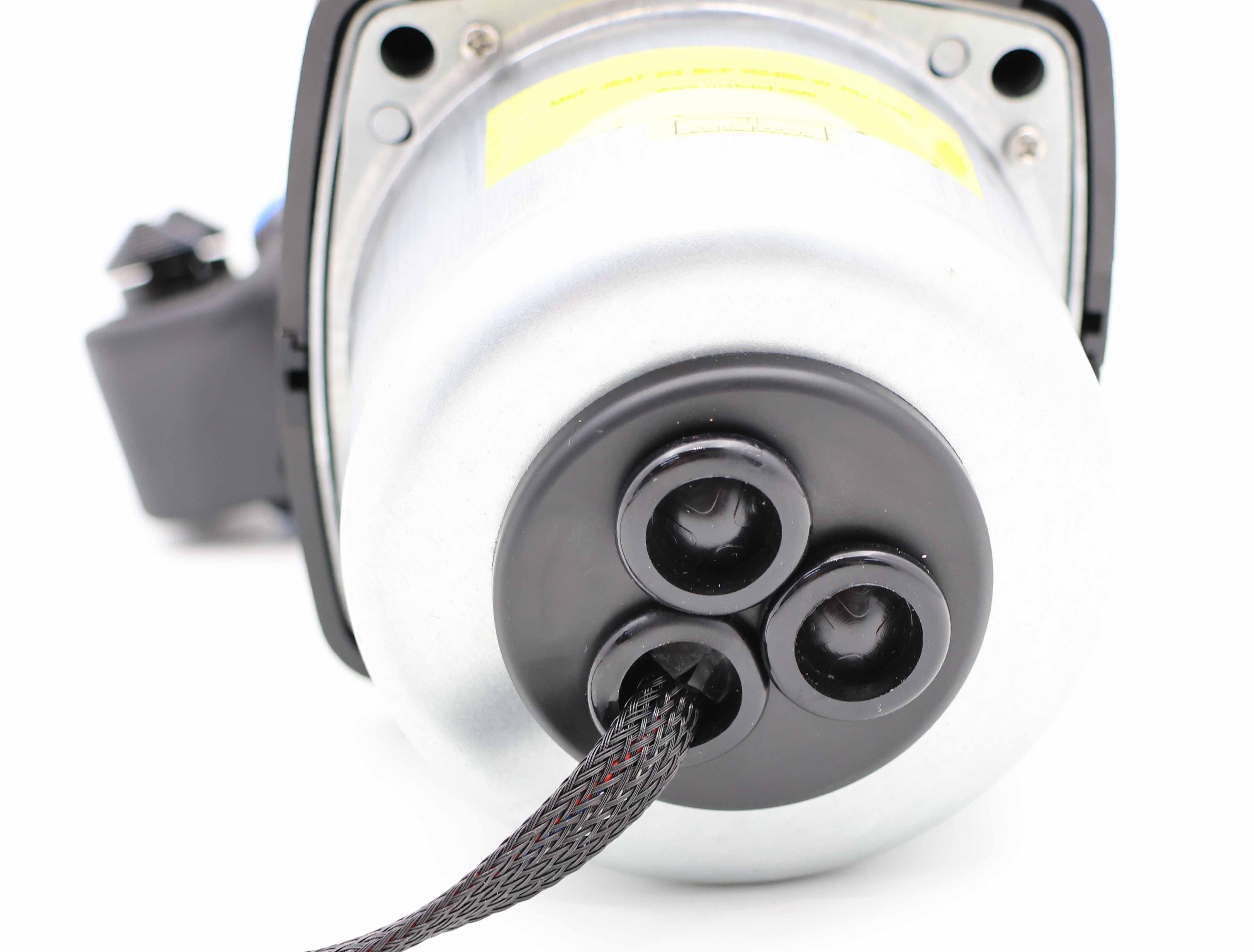

    Габаритные и монтажные размеры

    • Высота конструкции над плоскостью панели по чертежу: 169,8 мм
    • Глубина корпуса под панелью: 70,4 мм
    • Высота монтажной части над панелью: 21,6 мм
    • Размер основания корпуса: около 109,1 × 107,6 мм
    • Ширина нижнего корпуса по боковому виду: 88,7 мм
    • Монтажное отверстие в панели: Ø92 мм
    • Межосевое расстояние монтажных отверстий: 76 × 76 мм
    • Крепление: 4 × M6
    • Максимальный габарит рукоятки по виду сверху: около 163,1 × 147,3 мм
    • Рабочее отклонение X/Y: ±20°
    • Рабочий угол дополнительного колёсика Z: ±30°

    Применение

    • Строительная техника
    • Дорожно-строительные машины
    • Подъёмно-транспортное оборудование
    • Промышленные машины
    • Гидравлические системы управления
    • Операторские панели и пульты
    • Специализированное промышленное оборудование

    Подбор заказного кода промышленного джойстика MKF-JS37

    Заказной код MKF-JS37 используется для точного выбора конфигурации промышленного джойстика под задачу заказчика. В коде последовательно указываются тип рукоятки, исполнение для правой или левой руки, количество осей, механизм возврата, выходной сигнал, напряжение питания и дополнительные опции.

    Чтобы исключить ошибку при заказе, выберите нужные параметры в таблице ниже и соберите полный код изделия. Готовый заказной код можно указать при запросе коммерческого предложения или передать специалисту для проверки совместимости.



    Конструктор заказного кода MKF-JS37

    Соберите заказной код изделия, последовательно выбрав параметры из таблицы ниже

    MKF-JS37
    РУКОЯТКА
    L / R
    ОСИ
    ВОЗВРАТ
    ВЫХОД
    ПИТАНИЕ
    XXXX

    Шаг Выберите параметр Код Описание

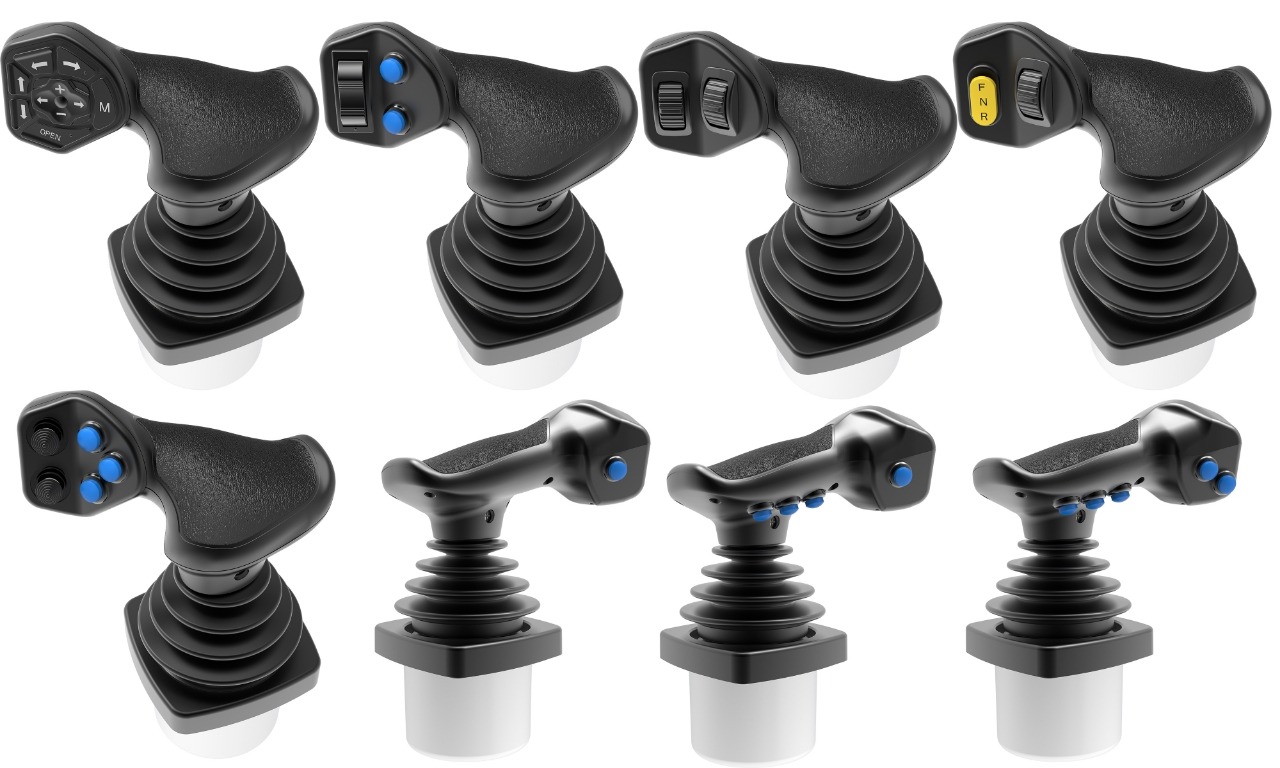

    1 Исполнение рукоятки A 6 кнопок
    B 3 кнопки + Rocker Switch
    C 2 кнопки + Thumbwheel
    D 2 кнопки + Thumbwheel + Rocker Switch
    E 4 кнопки + Thumbwheel
    F Индивидуальная панель управления
    2 Исполнение L Для левой руки
    R Для правой руки
    3 Количество осей 1Y Одноосевое управление
    2P Двухосевое (крестообразное)
    2Q Двухосевое (квадрат)
    2C Двухосевое (круговое)
    4 Механизм возврата BCP Пружинный возврат
    CD Фрикционная фиксация
    5 Выходной сигнал H01 Hall 0.5–2.5–4.5 В
    USB USB
    RS232 RS232
    RS422 RS422
    RS485 RS485
    CAN CAN Bus
    SW Дискретный сигнал
    6 Напряжение питания S DC 5 В
    W DC 9–36 В
    7 Индивидуальное исполнение XXXX Специальная конфигурация по согласованию

    Пример сформированного заказного кода
    MKF-JS37-B-R-2P-BCP-CAN-W-6617
    B Рукоятка: 3 кнопки + Rocker Switch
    R Исполнение для правой руки
    2P Двухосевое (крестообразное)
    BCP Пружинный возврат
    CAN Интерфейс CAN Bus
    W Питание DC 9–36 В

    Примеры моделей:
    MKF-JS12-CAN-S-2Q-MS00-24W-6617
    MKF-JS37-2Q-BCP-RS485-W-RU-DAS

    Документация

    MKF-JS37 тех.описание

    Применение Подходит для инженерной техники и промышленных систем управления
