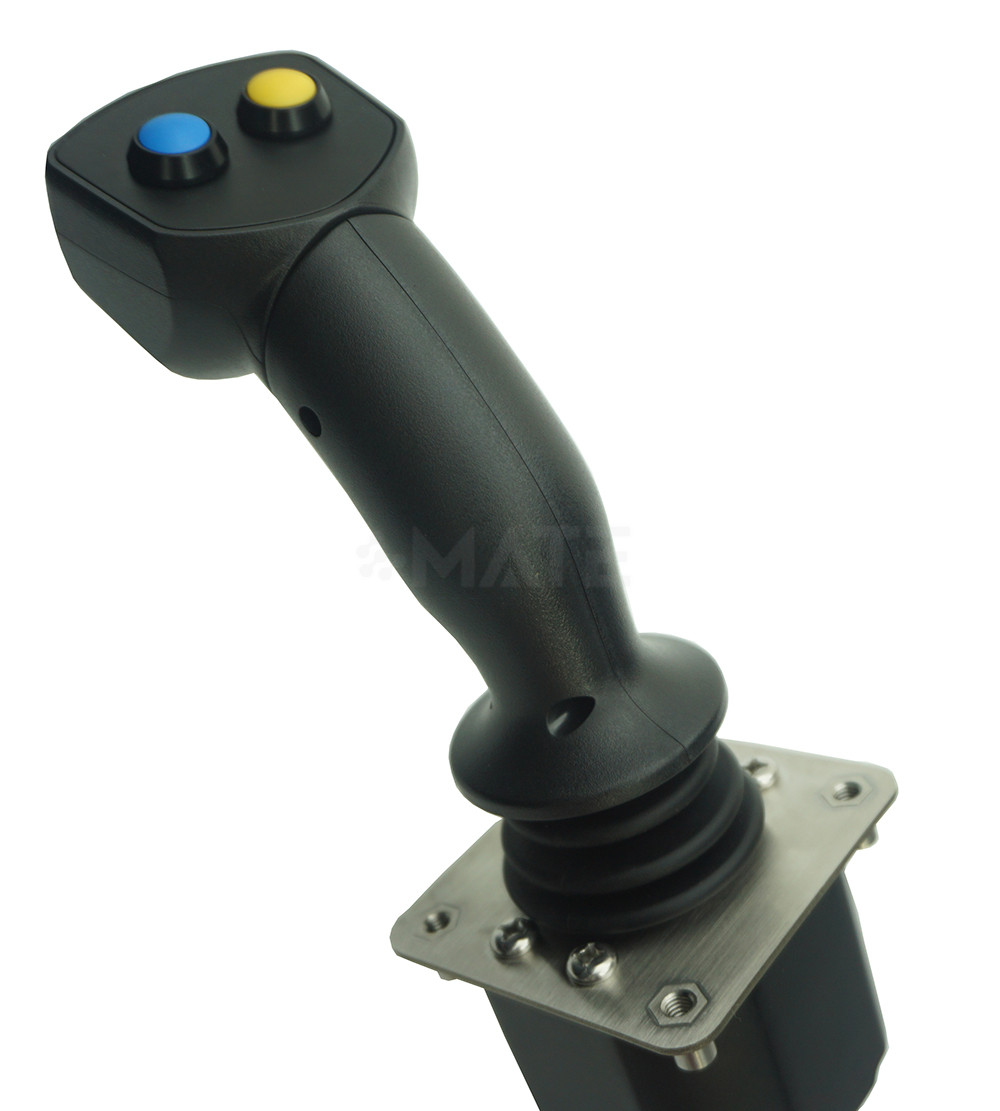

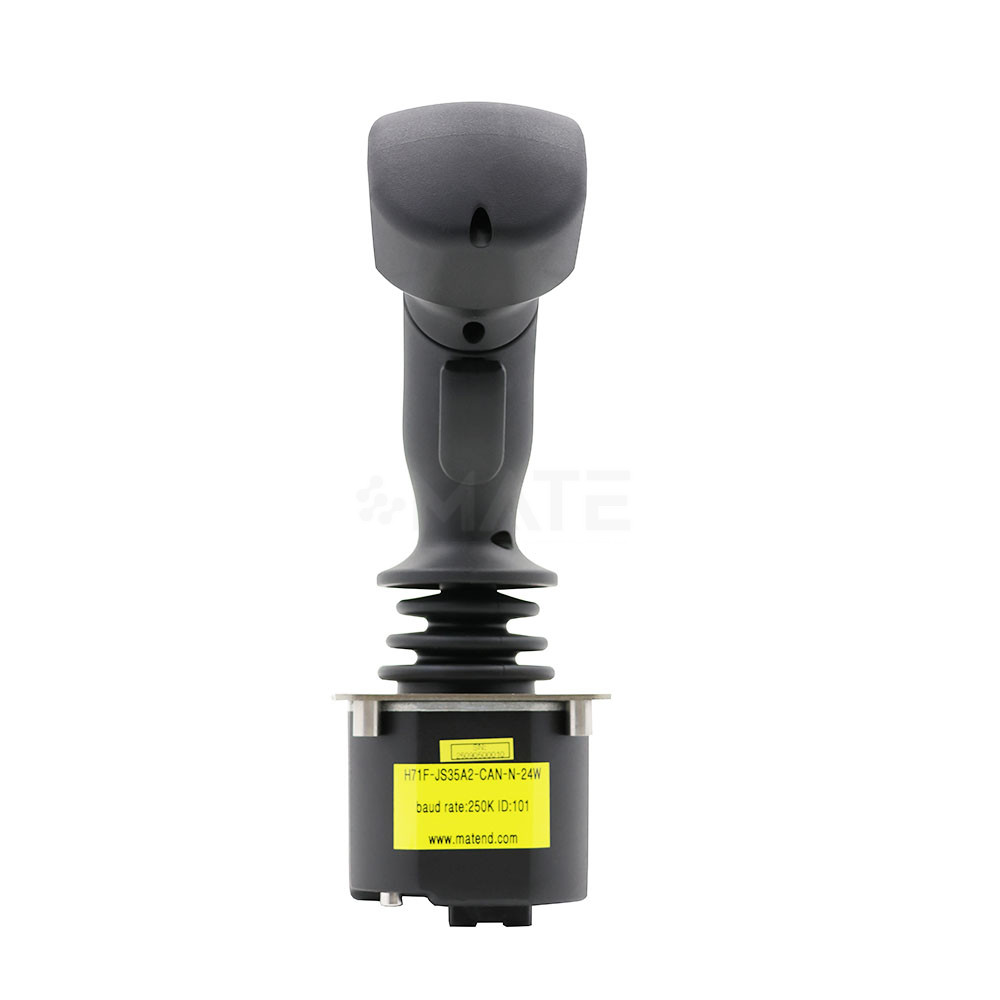

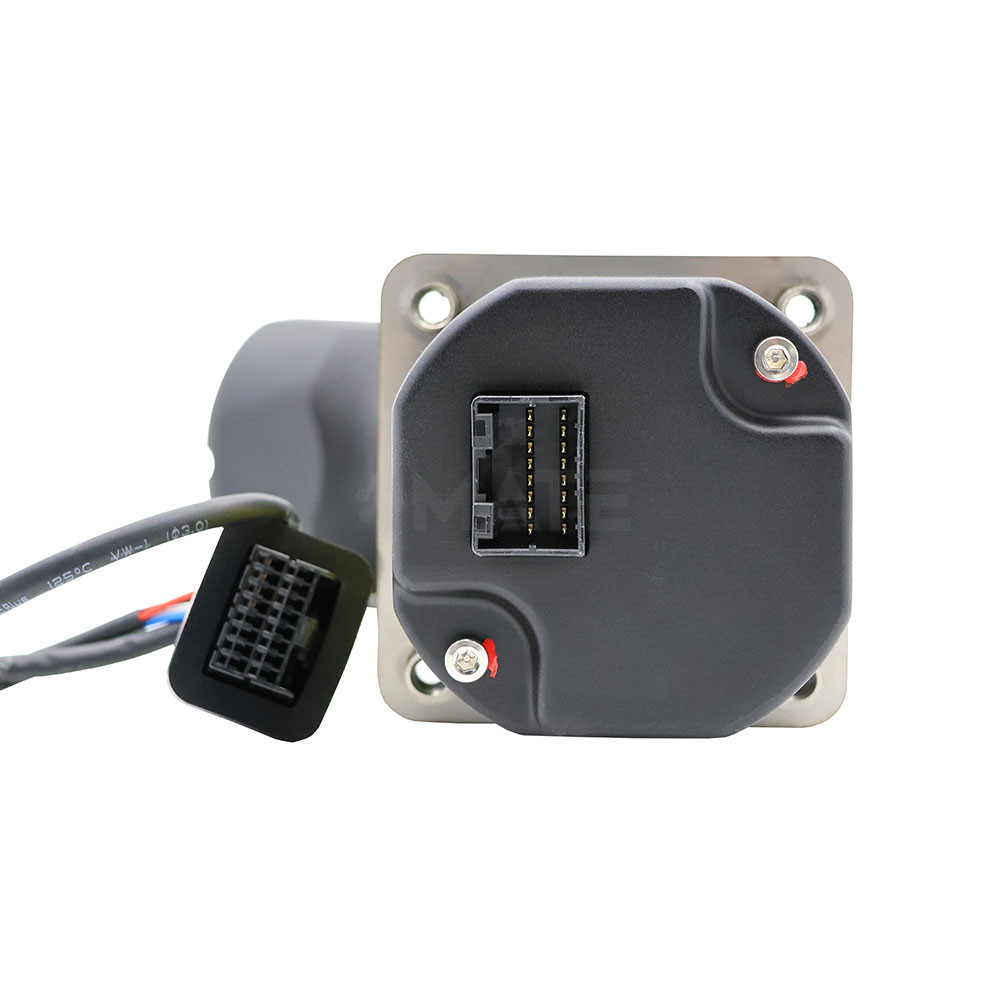

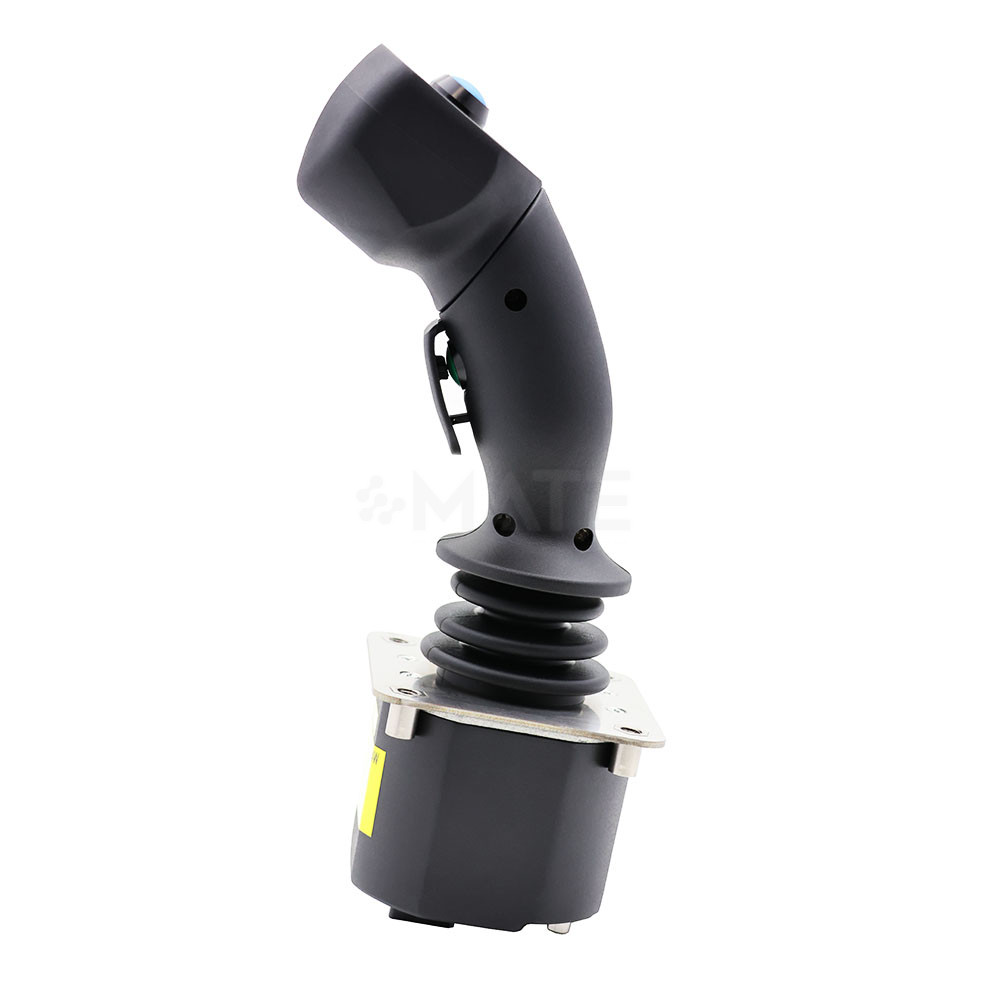

MKF-JS35 промышленный джойстик, серия H71 (панельный монтаж)

MKF-JS35 промышленный джойстик серии H71, предназначенный для точного пропорционального управления в системах управления машин и оборудования. Изделие построено на высокоточных датчиках Холла (Hall effect) и рассчитано на длительную эксплуатацию в тяжёлых условиях. Серия MKF-JS35 включает несколько исполнений с различными типами рукояток и органами управления (MKF-JS35A / B / C / D / E), что позволяет подобрать оптимальную конфигурацию под конкретные задачи управления. Джойстик MKF-JS35 выполнен в панельном исполнении с прочным корпусом из нержавеющей стали и алюминиевого сплава. Конструкция использует пружинный возврат в центральное положение либо фрикционную фиксацию (в зависимости от конфигурации). Применяется немецкий высокоточный Hall-датчик, обеспечивающий линейный выходной сигнал во всём температурном диапазоне. Механика оптимизирована для плавного и предсказуемого хода, что повышает точность управления и снижает утомляемость оператора.

Степень защиты IP65 / IP66 / IP67 (выше панели) обеспечивает устойчивость к пыли и влаге при эксплуатации в промышленной среде.

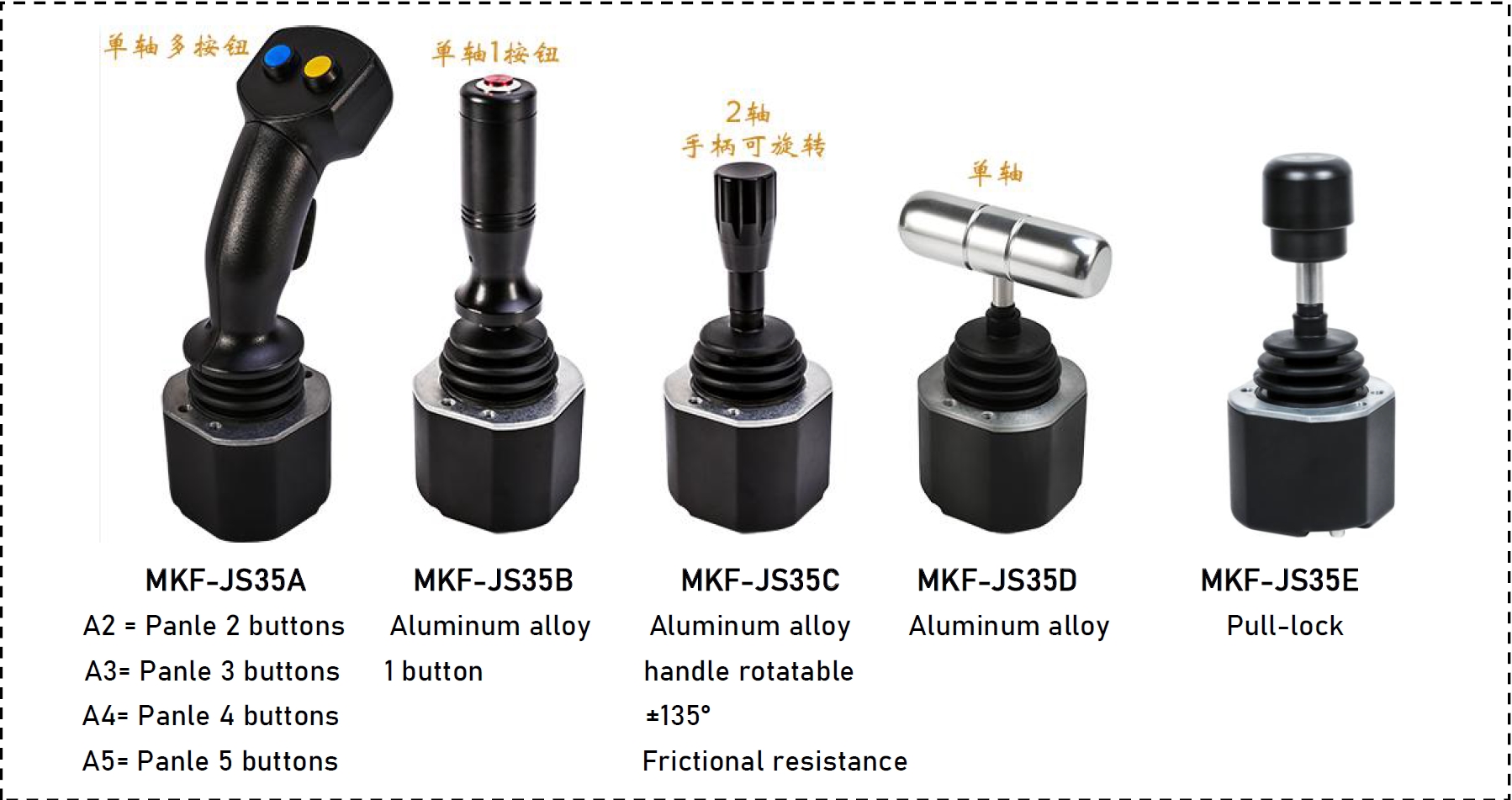

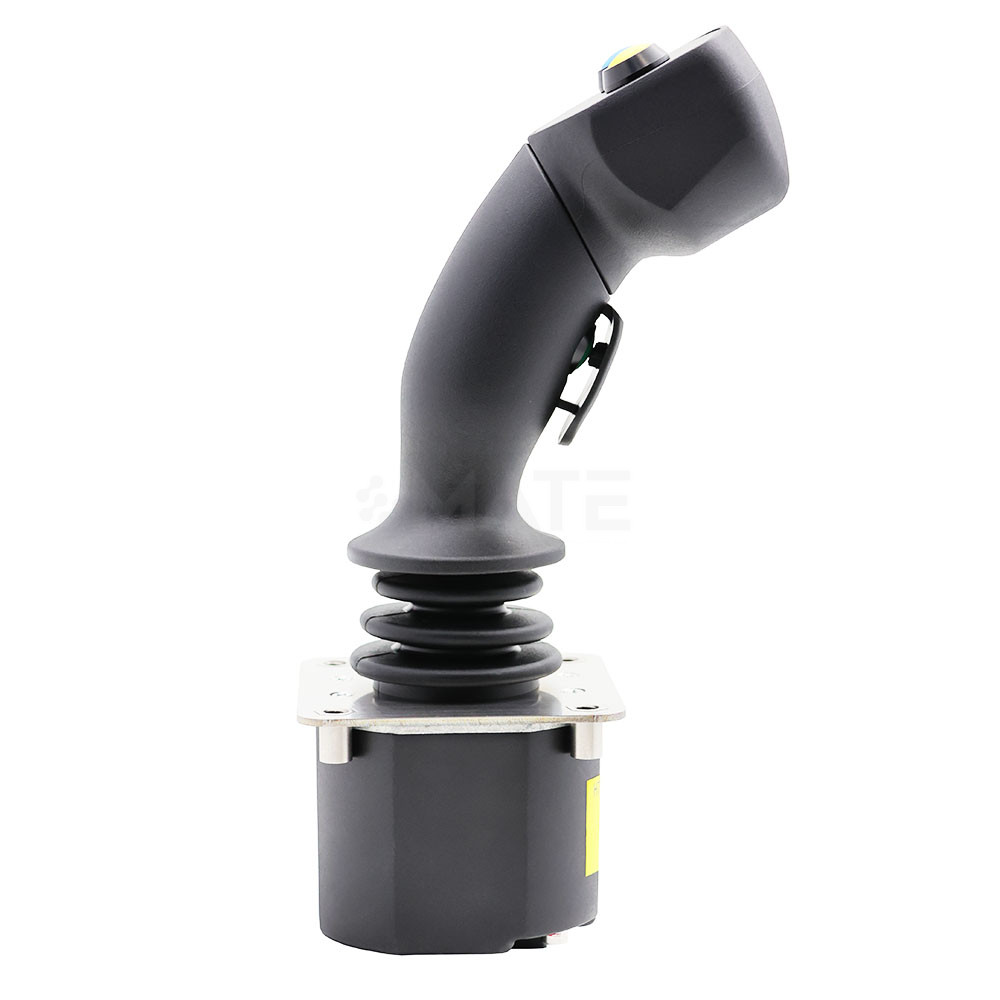

Исполнения рукояток (Handle options)

Серия MKF-JS35 поддерживает несколько вариантов рукояток:

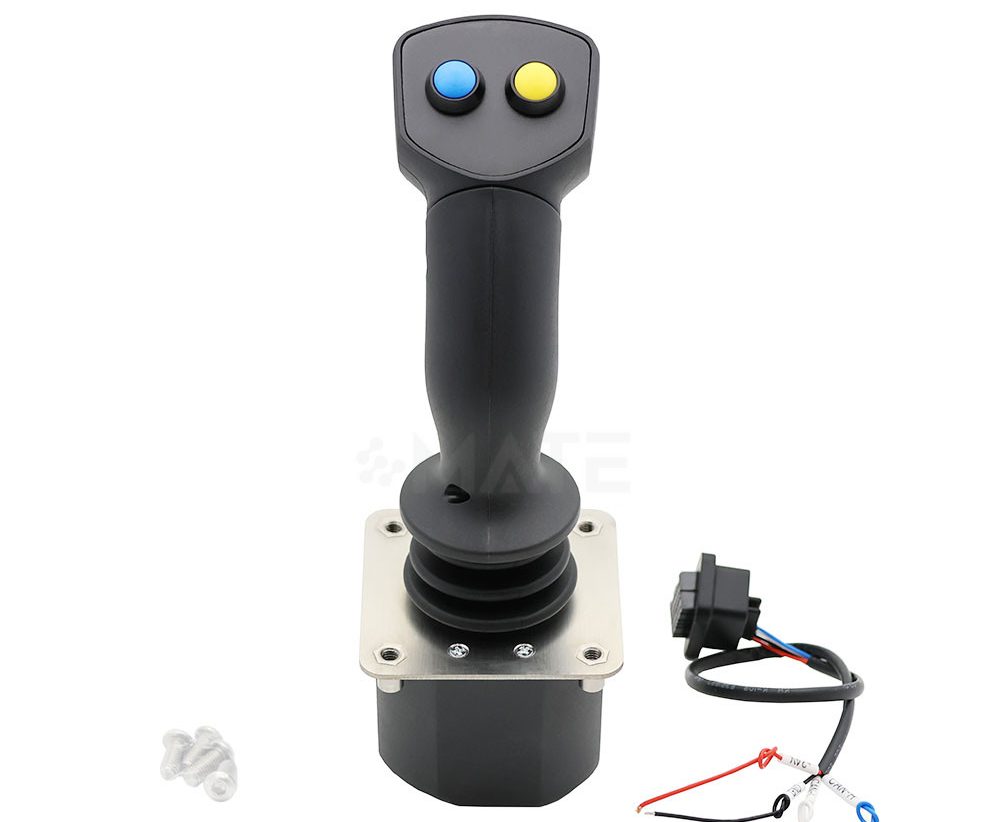

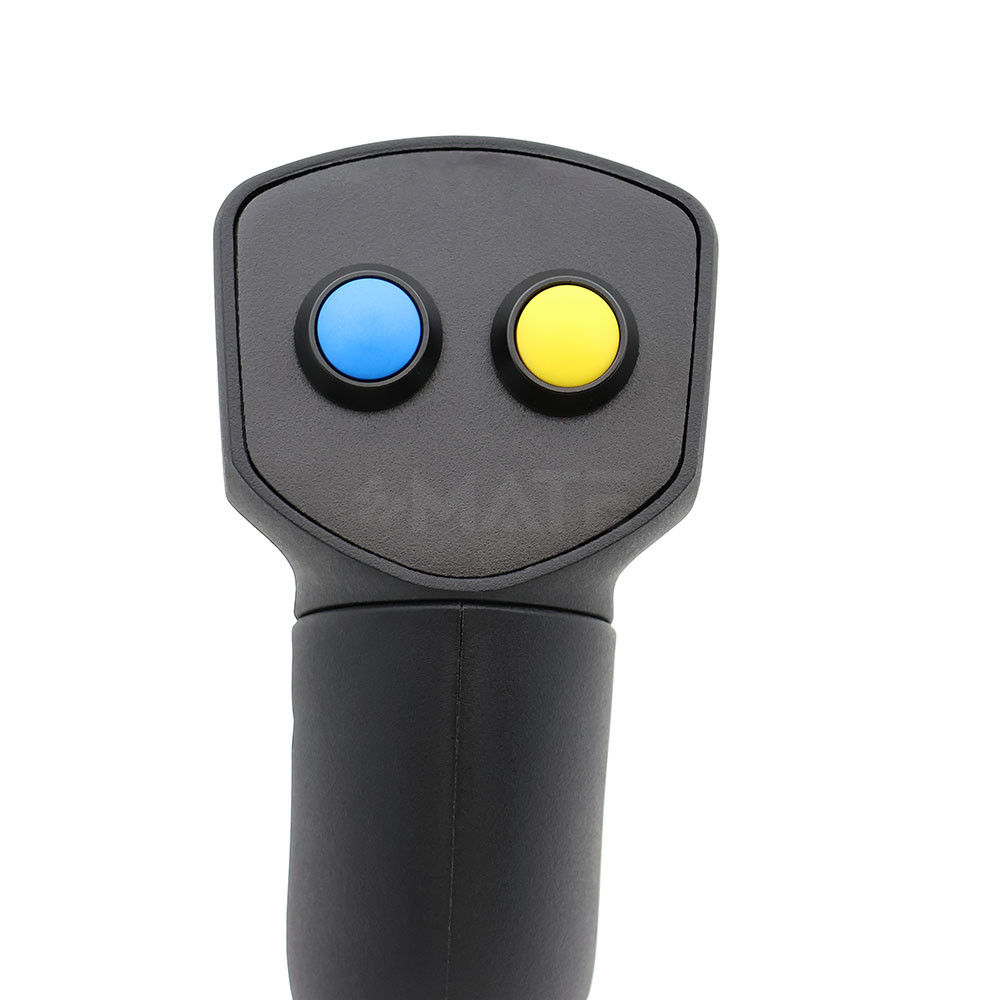

• MKF-JS35A — рукоятка с кнопками на панели (2 / 3 / 4 / 5 кнопок)
• MKF-JS35B — алюминиевая рукоятка с одной кнопкой
• MKF-JS35C — алюминиевая рукоятка с возможностью вращения (±135°)

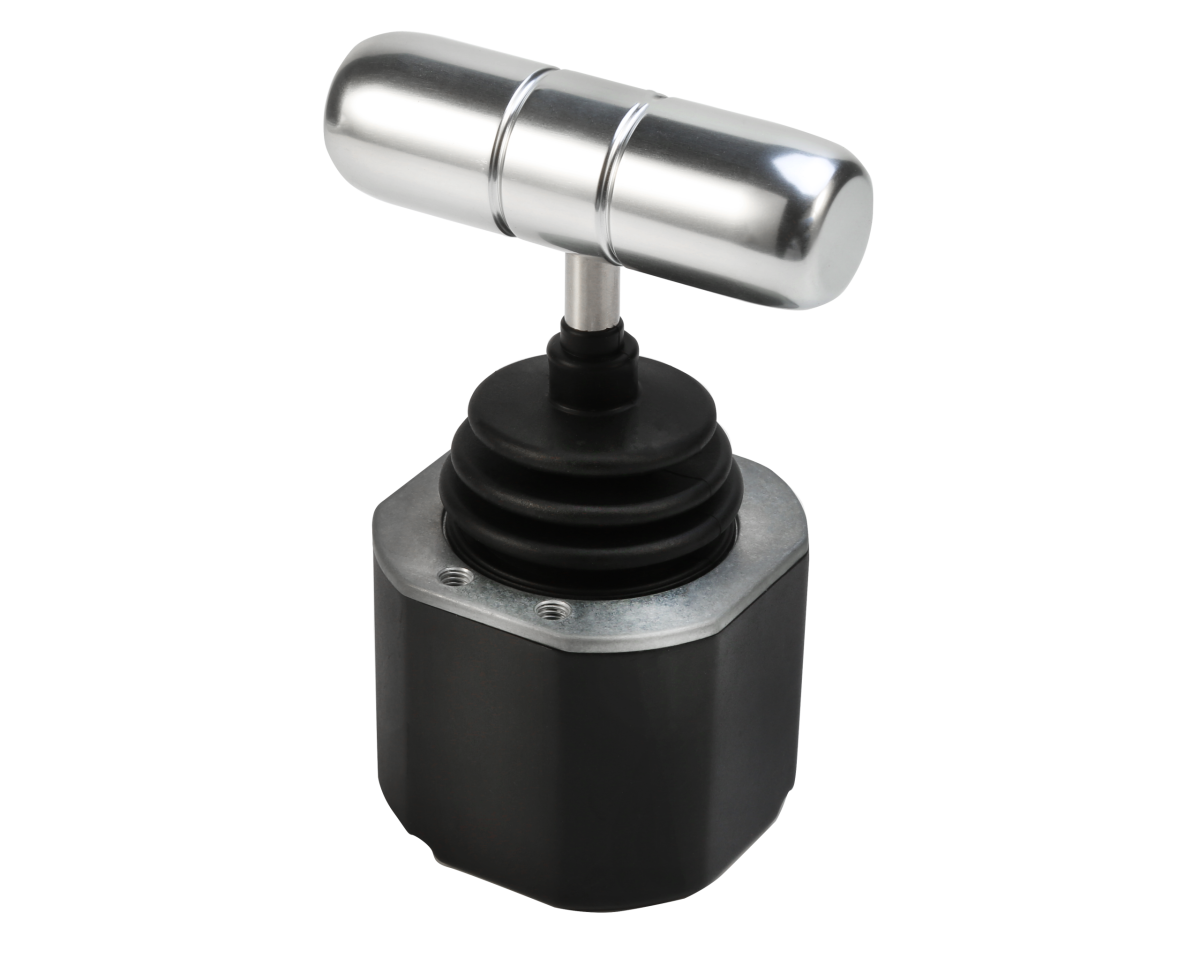

• MKF-JS35D — Т-образная алюминиевая рукоятка
• MKF-JS35E — рукоятка с механической фиксацией (pull-lock)

Конкретная конфигурация определяется кодом изделия.

Ключевые особенности

• Датчик положения: Hall effect
• Одноосевое или двухосевое исполнение
• Механический угол отклонения: ±34°
• Пружинный возврат или фрикционная фиксация
• Высокая повторяемость возврата: ≤ 0,8%
• Линейность сигнала: < 1%
• Плавный ход и эргономичный дизайн
• Ресурс: до 10 000 000 циклов
• Панельный монтаж
• Степень защиты: до IP67 (выше фланца)

Электрические параметры

• Питание: DC 5V / 12–29V / 48V
• Минимальное рабочее напряжение:
– 4.2V (5V версия)
– 10V (12–28V версия)
• Потребляемый ток: < 12 mA (5V, аналоговый выход)
• Номинал кнопок и концевых выключателей: 1A / 24V

Выходные сигналы (в зависимости от конфигурации)

• Аналоговое напряжение:
– 0–5V
– 0.3–4.7V
– 0.5–4.5V
– 1–4V
• USB 2.0 (HID)
• RS232 / RS422 / RS485 / Modbus
• CAN 2.0B / SAE J1939 / CANopen
• PWM (2 или 4 канала, до 0–1000 мА)
• Дискретные кнопки и направления

Тип выхода и кривая сигнала задаются конфигурацией.

Механические параметры

• Материалы:
– Нержавеющая сталь
– Алюминиевый сплав
– Инженерный пластик
• Габариты основания: 71.21 × 71.21 × 58.45 мм
• Панельный монтаж (сверху или снизу — в зависимости от исполнения)

Условия эксплуатации

• Рабочая температура: –40 °C … +70 °C
• Температура хранения: –50 °C … +80 °C

Области применения

• Промышленные машины и оборудование
• Гидравлические системы управления
• Электрический транспорт
• Панели управления и пульты оператора
• Машины с аналоговым, CAN или цифровым управлением

Как читать и выбирать конфигурацию MKF-JS35
MKF-JS35 — это серия модульных промышленных джойстиков.
Конкретная модель формируется из набора параметров, которые указываются в парт-номере.

Общий формат парт-номера:
MKF-JS35-[Handle]-[Output]-[Curve]-[Switch]-[Power]

1. Тип рукоятки (Handle)
Буквы после MKF-JS35 обозначают тип рукоятки и количество органов управления:
A2 — рукоятка с 2 кнопками
A3 — рукоятка с 3 кнопками
A4 — рукоятка с 4 кнопками
A5 — рукоятка с 5 кнопками
B — алюминиевая рукоятка с 1 кнопкой
C — алюминиевая рукоятка, поворотная ±135°, с фрикционным сопротивлением
D — алюминиевая T-образная рукоятка
E — рукоятка с фиксатором (pull-lock)
G (смотри рисунок во в

2. Тип выходного сигнала (Output signal)
Определяет интерфейс или аналоговый диапазон:
H47 — 0.3–4.7 V
H01 — 0.5–4.5 V
H02 — 0–5 V
H06 — 1–4 V
USB — USB 2.0
RS232 — RS232
RS422 — RS422
RS485 — RS485
CAN — CAN / CAN2.0B
PWM2 — 2-канальный PWM
PWM4 — 4-канальный PWM

3. Кривая выходного сигнала (Output curve)
1 — кривая 1
2 — кривая 2
3 — кривая 3

4. Направляющий переключатель (Directional switch)
L — установлен
N — отсутствует

5. Питание (Power supply)
S — 5 V
12W — 12 V
24W — 24 V
28W — 28 V
48W — 48 V

Пример расшифровки парт-номера MKF-JS35A2-H47-2-L-12W
серия MKF-JS35
рукоятка A2 (2 кнопки)
аналоговый выход 0.3–4.7 V
кривая сигнала №2 с направляющим переключателем
питание 12 V

Важно знать
Все модели MKF-JS35 используют один и тот же базовый механизм и датчик Холла
Отличия между моделями — в рукоятке, интерфейсе, питании и логике сигнала
Конфигурация подбирается под конкретную задачу и систему управления

Примеры парт-номеров

Аналоговый выход
MKF-JS35A2-H47-2-L-12W
MKF-JS35A3-H02-1-N-24W
MKF-JS35B-H01-3-L-12W
MKF-JS35C-H06-2-N-24W
MKF-JS35E-H02-1-L-28W

CAN / цифровые интерфейсы
MKF-JS35A4-CAN-1-L-24W
MKF-JS35B-CAN-2-N-12W
MKF-JS35C-CAN-3-L-24W

USB
MKF-JS35A5-USB-1-N-5V
MKF-JS35D-USB-2-L-5V

PWM
MKF-JS35A3-PWM2-1-L-24W
MKF-JS35C-PWM4-2-N-24W
