MKF-JS12 многоосевой промышленный многоосевой джойстик для спецтехники

MKF-JS12 — многоосевой промышленный джойстик на основе бесконтактной технологии эффекта Холла (Hall Effect), предназначенный для панельного монтажа и эксплуатации в тяжёлых промышленных условиях. Конструкция выполнена из нержавеющей стали и алюминиевого сплава, что обеспечивает высокую механическую прочность, устойчивость к вибрациям и длительный срок службы.

Джойстик оснащён высокоточным датчиком Холла с линейной температурной коррекцией по всему рабочему диапазону температур, обеспечивающим плавное пропорциональное управление и стабильность выходного сигнала. Поддерживаются одно-, двух-, трёх- и многоосевые конфигурации, а также различные варианты фиксации рычага: автоматический пружинный возврат, удержание трением или комбинированное исполнение.

Серия MKF-JS12 выпускается с несколькими вариантами эргономичных рукояток, отличающихся количеством кнопок, наличием Thumb Wheel и рокерного переключателя, что позволяет подобрать оптимальную конфигурацию под конкретную систему управления.

Благодаря степени защиты IP65 (над фланцем), широкому диапазону рабочих температур и ресурсу более 10 миллионов циклов джойстик предназначен для длительной эксплуатации в строительной, сельскохозяйственной, портовой, горнодобывающей и другой специальной технике.

Особенности:

• Бесконтактная технология датчиков Холла (Hall Effect)
• Одно-, двух-, трёх- и многоосевые конфигурации
• Панельный монтаж
• Автоматический пружинный возврат, фиксация трением или комбинированное исполнение
• Исполнение для правой или левой руки оператора
• Высокоточный Hall-сенсор с температурной линейной коррекцией
• Корпус из нержавеющей стали и алюминиевого сплава
• Поддержка различных типов рукояток с кнопками, Thumb Wheel и рокерными переключателями
• Аналоговый выход, RS232, RS422, RS485, CAN, USB и дискретные сигналы
• Степень защиты IP65
• Ресурс работы более 10 миллионов циклов

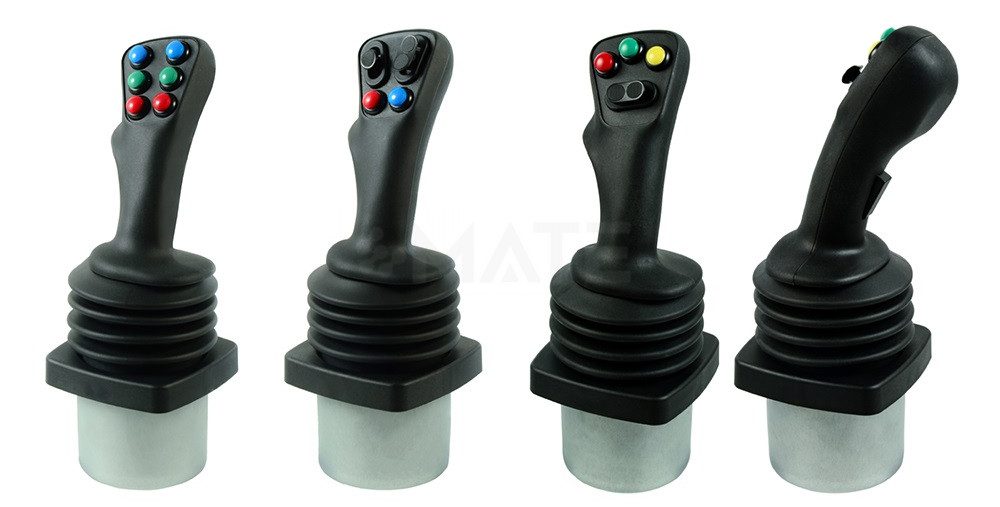

Варианты рукояток:

• MKF-JS12A — 6 кнопок управления
• MKF-JS12B — 3 кнопки и рокерный переключатель
• MKF-JS12C — 2 кнопки и Thumb Wheel
• MKF-JS12D — 2 кнопки, Thumb Wheel и рокерный переключатель
• MKF-JS12E — 4 кнопки и Thumb Wheel

Технические характеристики:

Материал: нержавеющая сталь + алюминиевый сплав
Количество осей: 1, 2, 3 и многоосевые конфигурации
Тип фиксации рычага: пружинный возврат / удержание трением / комбинированное исполнение
Механический угол отклонения: ±20° или ±30°
Тип датчика: бесконтактный Hall Effect
Выходные сигналы: аналоговое напряжение (0.3–4.7 В / 0.5–4.5 В / 1–4 В), RS232, RS422, RS485, CAN, USB, дискретные сигналы
Напряжение питания: DC 5 В или DC 9–36 В
Минимальное рабочее напряжение: 4.2 В (5 В версия) / 9 В (9–36 В версия)
Максимальное напряжение: 5.5 В (5 В версия) / 36 В (9–36 В версия)
Потребляемый ток: менее 32 мА
Рабочий ток: менее 50 мА (при питании 5 В)
Рабочая температура: от −40°C до +70°C
Температура хранения: от −50°C до +80°C
Степень защиты: IP65 (над фланцем)
Ресурс работы: более 10 000 000 циклов

Механические данные:

Нагрузка кнопочного переключателя: 1 А / 24 В
Нагрузка концевого переключателя: 1 А / 24 В
Минимальная нагрузка аналогового выхода: более 1 кОм
Центральное напряжение аналогового выхода: 2.5 В или 50% Vdd

Области применения:

• Портовая техника и перегрузочное оборудование — контейнерные перегружатели, ричстакеры, портальные краны
• Крановое оборудование — мостовые, башенные, козловые и консольные краны
• Подъёмная техника — автовышки, ножничные и телескопические подъёмники
• Дорожно-строительная техника — экскаваторы, погрузчики, бульдозеры, грейдеры и другая спецтехника
• Гидравлические системы управления — распределители, пропорциональные клапаны и манипуляторы
• Кабины и подлокотники операторов строительной, карьерной и коммунальной техники
• Панели управления промышленным оборудованием и мобильными машинами
• Системы управления стрелами, ковшами, телескопическими механизмами и навесным оборудованием.
