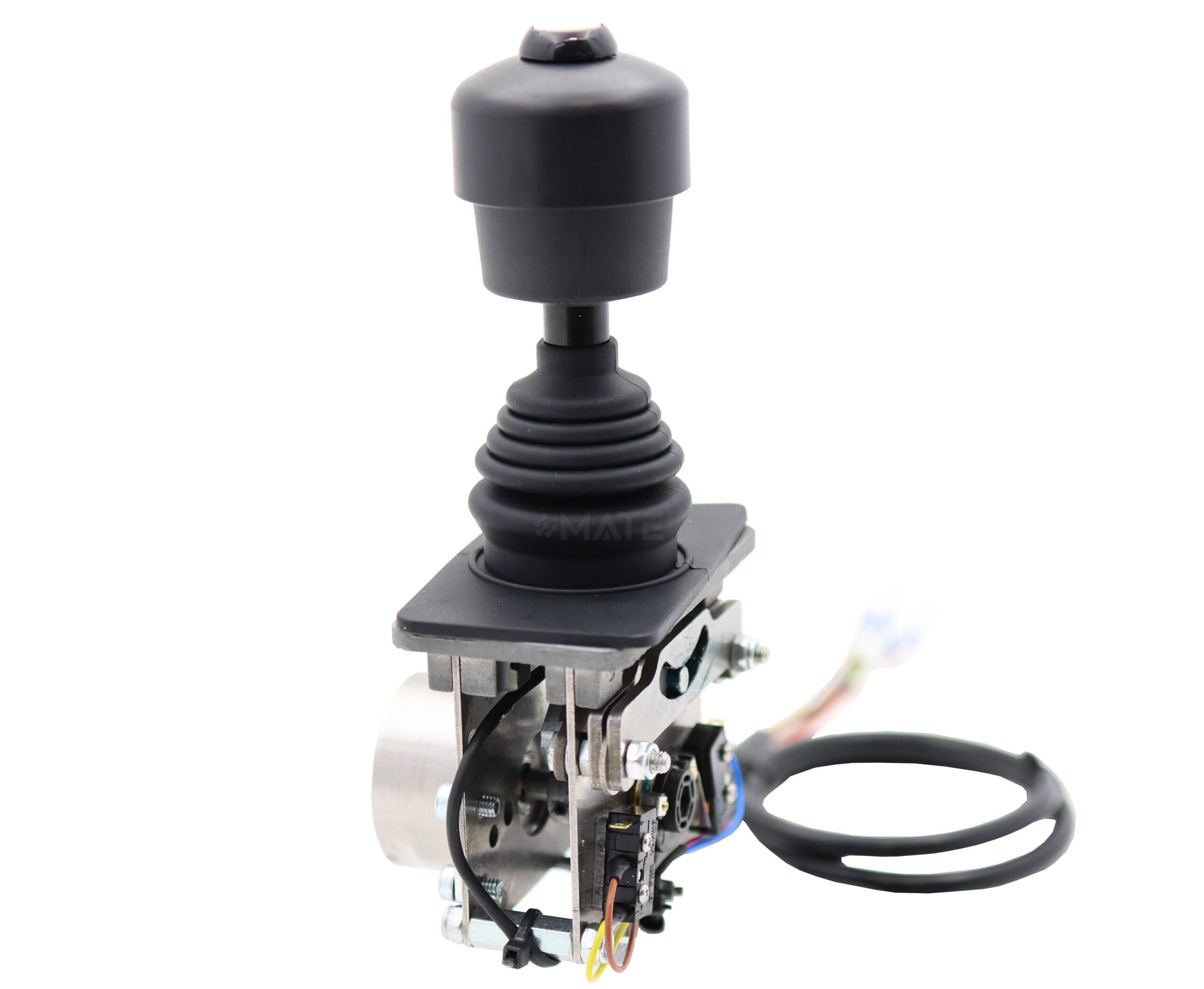

MKF-S-0T промышленный одноосевой джойстик IP65 для буровых, кранов и гидравлики
MKF-S-0T промышленный одноосевой джойстик для палубных и консольных панелей управления, для работы в тяжёлых условиях эксплуатации.
Модель разработана для применения в буровых установках, высотных пожарных машинах, крановой технике, щитовых проходческих машинах, нефтяных подъёмниках, системах гидравлического пропорционального управления и приводах с частотным регулированием. Джойстик отличается прочной конструкцией и рассчитан на интенсивную эксплуатацию. Возможна комплектация потенциометрическим или Hall-датчиком. Предусмотрено управление в одном направлении вперёд и назад с пружинным возвратом или фрикционным тормозом. Степень защиты IP65 выше фланца обеспечивает устойчивость к пыли и влаге. Конструкция не требует обслуживания и рассчитана на длительный срок службы.
Особенности:
• Одноосевое управление вперёд и назад
• Пружинный возврат или фрикционная фиксация
• Потенциометрический или Hall-датчик
• Наличие направляющих контактов и нулевого контакта
• IP65 выше фланца
• Три варианта монтажных отверстий
• Прочная промышленная конструкция
• Длительный срок службы
Технические характеристики
Механические параметры:
• Рабочий угол отклонения: ±37.5°
• Усилие на рукоятке: ≤20 N
• Механический ресурс: 5 млн циклов
Параметры потенциометра:
• Рабочее напряжение: <36 VDC
• Рабочий ток: ≤20 мА
• Номинальное сопротивление: 10 kΩ
• Дополнительные варианты: 2 kΩ, 5 kΩ
• Максимальная мощность: 0.2 W
Параметры микропереключателей:
• Сопротивление изоляции: >100 MΩ
• Угол срабатывания: ±5°
Эксплуатационные характеристики:
• Рабочая температура: -30℃ до +70℃
• Степень защиты: IP65 выше фланца
Дополнительные габаритные и монтажные данные
Габаритные размеры:
• Диаметр рукоятки: Ø34 мм
• Общая высота: 120 ±3 мм
• Высота корпуса: 67 ±3 мм
• Ширина основания: 82 мм
• Глубина установки: 31 ±2 мм / 28 ±2 мм
• Размер верхней площадки: 82 × 48 мм
Угол отклонения:
• Рабочий угол: ±37.5°
Монтаж в панель:
• Диаметр центрального отверстия: Ø35 мм
• Посадочный размер по вырезу: 57 мм
• Внешний монтажный контур: 66 мм
• Промежуточные размеры выреза: 58 мм / 48 мм
• 6 монтажных отверстий Ø5.5 мм
• Расстояние между крепёжными отверстиями: 11 мм / 5 мм
Схема возврата:
• Самовозврат по оси X
• Центральное положение с фиксацией нуля
Конструкция предусматривает стандартный вырез в панели с шестью крепёжными отверстиями Ø5.5 мм, что упрощает интеграцию в существующие пульты и консоли управления. Угол отклонения ±37.5° обеспечивает широкий диапазон точного управления при компактных габаритах.
MKF-S-0T — надёжное решение для промышленной автоматизации, тяжёлой техники и оффшорных систем управления, где требуется устойчивый к нагрузкам, влагозащищённый и долговечный одноосевой джойстик с возможностью выбора типа датчика.
MKF-S-0T-MSG27-1X-BCP-K3-P05K-6617
MKF-S-0T-1X-BCP-K3-CAN-MSHD4B-V1-6617
MKF-S-0T-MSHD4B(OT)-1X-BCP-P05K-6617
Подбор заказного кода промышленного джойстика MKF-S-0T
Заказной код MKF-S-0T используется для точного выбора конфигурации промышленного одноосевого джойстика. В коде последовательно указываются тип рукоятки, рабочая ось, механизм возврата, количество микропереключателей и тип выходного сигнала.
Для оформления заказа выберите необходимые параметры в таблице ниже и соберите полный код изделия. Готовый заказной код можно указать при запросе коммерческого предложения или передать специалисту для проверки совместимости.
Конструктор заказного кода MKF-S-0T
MKF-S-0T
—
РУКОЯТКА
—
ОСЬ
—
МЕХАНИЗМ
—
K1 / K2 / K3
—
ВЫХОД
| Шаг | Параметр | Код | Описание |
|---|---|---|---|
| 1 | Серия | MKF-S-0T | Промышленный одноосевой джойстик |
| 2 | Тип рукоятки | MSHD4 | Стандартная рукоятка |
| MSHD4B | Удлинённая рукоятка | ||
| MSHD8B | Компактная рукоятка | ||
| MSHD8 | Классическая рукоятка | ||
| MSG21 | Эргономичная рукоятка | ||
| MSG27 | Эргономичная рукоятка увеличенного размера | ||
| MSG41Z | Рукоятка с удлинённым штоком | ||
| MS14 | Шарообразная рукоятка | ||
| MS12 | Рукоятка с кнопками управления | ||
| MSUGN | Специальная рукоятка | ||
| MS5 / MS5B | Компактная рукоятка | ||
| 3 | Рабочая ось | 1X | Ось X |
| 1Y | Ось Y | ||
| 4 | Механизм возврата | CD | Фрикционный фиксатор положения Friction Hold |
| BCP | Автоматический возврат в центр Back To Center | ||
| 5 | Микропереключатели | K1 | 1 микропереключатель |
| K2 | 2 микропереключателя | ||
| K3 | 3 микропереключателя | ||
| 6 | Тип выходного сигнала | P01A | Потенциометр 1 кОм |
| P02A | Потенциометр 2 кОм | ||
| P05A | Потенциометр 5 кОм | ||
| P10A | Потенциометр 10 кОм | ||
| P20A | Потенциометр 20 кОм | ||
| H02 | Hall Effect, 0–2.5–5 V | ||
| H01 | Hall Effect, 0.5–2.5–4.5 V | ||
| H04 | Hall Effect, 1.0–2.5–4.0 V | ||
| H03 | Hall Effect, 1.25–2.5–3.75 V | ||
| CAN | Интерфейс CAN Bus | ||
| WV21 | 24 V, -10…0…+10 V | ||
| WV22 | 24 V, +10…0…-10 V | ||
| WV23 | 24 V, -5…0…+5 V | ||
| WV24 | 24 V, +5…0…-5 V | ||
| WV25 | 24 V, 0…+10 V | ||
| WI21 | 4–12–20 mA | ||
| WI22 | 20–4–20 mA |
| MSG21 | Эргономичная рукоятка |
| 1Y | Работа по оси Y |
| BCP | Возврат в центральное положение |
| K2 | Два микропереключателя |
| H01 | Выход Hall Effect 0.5–2.5–4.5 V |
