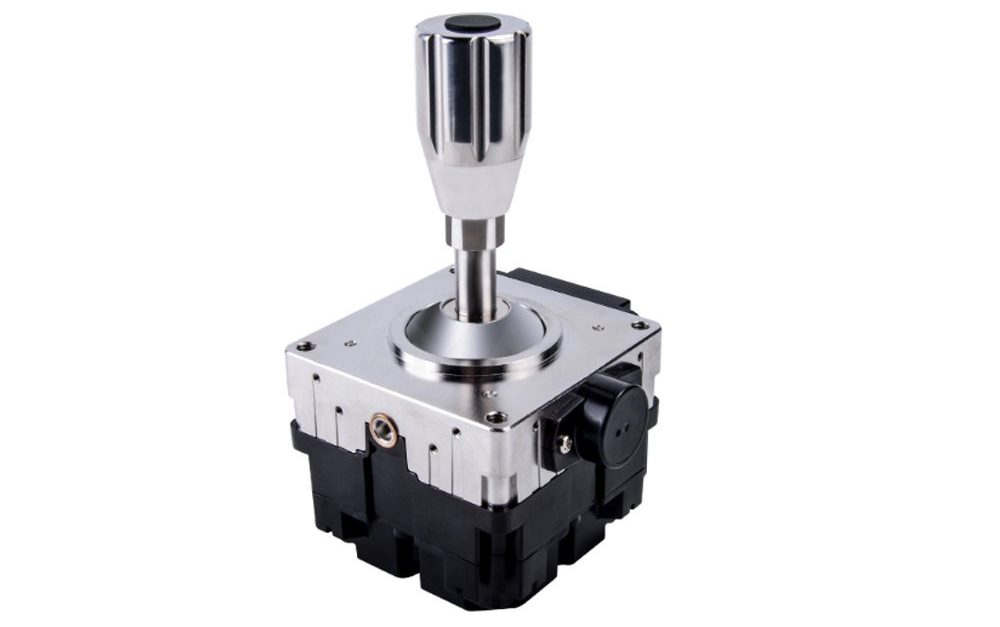

MKF-JS15 промышленный 1–3-осевой джойстик Холла для судовой и гидравлической техники

MKF-JS15 — многоосевой промышленный джойстик на эффекте Холла с фрикционным позиционированием, центральным механическим фиксатором и панельным монтажом. Модель выпускается в одно-, двух- и трёхосевом исполнении и предназначена для морских, гидравлических и других промышленных систем управления.

Основные оси джойстика X/Y имеют рабочий угол до ±30° с квадратным ограничителем хода. Для трёхосевой версии дополнительная ось Z обеспечивает поворот рукоятки до ±85°. Фрикционный механизм позволяет сохранять выбранное положение рукоятки, а центральный механический фиксатор обеспечивает хорошо ощущаемое нейтральное положение.

Для измерения положения используются высокоточные бесконтактные датчики Холла с температурной коррекцией. Такое решение обеспечивает плавное управление, отсутствие износа контактного измерительного элемента и ресурс до 5 миллионов рабочих циклов.

Конструкция выполнена из нержавеющей стали и инженерного пластика, имеет защиту IP65 и устойчивость к воздействию соляной среды. Доступны различные варианты выходного сигнала: аналоговое напряжение, RS422, RS232, CAN и PWM.

Особенности

• 1-, 2- или 3-осевое исполнение
• Высокоточные бесконтактные датчики Холла
• Фрикционное позиционирование рукоятки
• Центральный механический фиксатор
• Хорошо ощущаемое нейтральное положение
• Рабочий угол X/Y: ±30°
• Квадратный ограничитель хода X/Y
• Дополнительная ось Z: до ±85°
• 0 или 1 кнопка на рукоятке
• Аналоговый выход, RS422, RS232, CAN или PWM
• Питание 5 В DC или 12–36 В DC в зависимости от исполнения
• Корпус из нержавеющей стали и инженерного пластика
• Защита датчиков и электроники от влаги
• Степень защиты IP65
• Стойкость к соляному туману
• Панельный монтаж
• Ресурс до 5 000 000 циклов
• Рабочая температура −40…+70 °C

Механические характеристики

• Количество осей: 1 / 2 / 3, в зависимости от исполнения
• Основные оси: X / Y
• Дополнительная ось: Z, опционально
• Угол отклонения X/Y: ±30°
• Ограничитель хода X/Y: квадратный
• Угол поворота оси Z: ±85°
• Тип позиционирования: фрикционный
• Нейтральное положение: центральный механический фиксатор
• Количество кнопок: 0 или 1
• Ресурс: до 5 000 000 рабочих циклов
• Основной материал: нержавеющая сталь 306 согласно спецификации производителя
• Дополнительные материалы: инженерный пластик
• Монтаж: панельный

Электрические характеристики

• Тип датчиков положения: эффект Холла
• Питание: DC 5 В
• Альтернативное питание: DC 12–36 В, опционально
• Выходные сигналы:
– аналоговое напряжение
– RS422
– RS232
– CAN
– PWM
• Температурная коррекция датчиков: по всему рабочему диапазону

Условия эксплуатации

• Рабочая температура: −40…+70 °C
• Степень защиты: IP65
• Защищённое исполнение датчиков и электронной схемы
• Устойчивость к воздействию соляной среды
• Конструкция рассчитана на промышленную и морскую эксплуатацию

Габаритные и монтажные размеры

• Максимальный размер корпуса по ширине: 94,4 мм
• Максимальный размер корпуса по второй оси: 91,9 мм
• Размер основной монтажной части: 82,4 × 82,4 мм
• Межосевое расстояние крепёжных точек: 70 × 70 мм
• Центральная часть корпуса: Ø51,2 мм
• Крепление: 4 × M6
• Максимальный диаметр верхней части рукоятки: Ø32 мм
• Диаметр центральной части рукоятки: Ø15 мм
• Высота рукоятки над монтажной плоскостью: около 101,2 мм
• Глубина нижней части корпуса под панелью: около 70 мм
• Максимальная зона перемещения рукоятки при ±30°: около Ø140 мм
• Монтаж: встраиваемый, панельный

Применение

• Морские и судовые системы управления
• Безэкипажные и дистанционно управляемые суда
• Судовые гидравлические системы
• Промышленная гидравлика
• Операторские пульты и консоли
• Специальная техника
• Подъёмно-транспортное оборудование
• Системы дистанционного управления
• Промышленная автоматизация
• Оборудование, где требуется фиксация выбранного положения рукоятки
