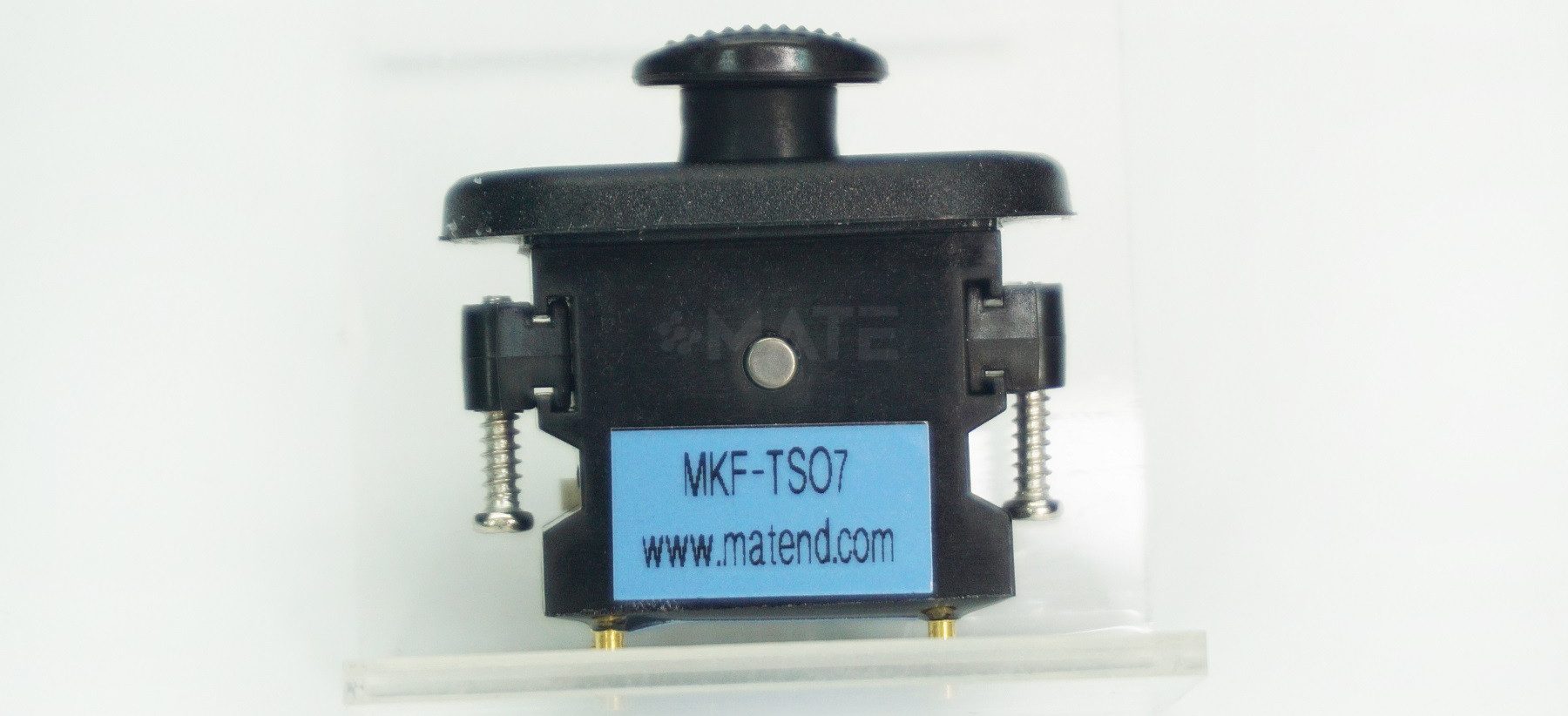

MKF-TS07 промышленный джойстик типа “Thumb Wheel”, одноосевой, эффект Холла
MKF-TS07 — профессиональный промышленный одноосевой мини-джойстик для управления большим пальцем (Thumb Joystick). Основан на бесконтактной технологии эффекта Холла, обеспечивающей высокую надёжность и долгий срок службы. Применяется в телевизионных камерах, системах видеонаблюдения (CCTV), промышленных роботах, медицинском и оптическом оборудовании, а также в тяжёлых и ответственных системах управления. Доступен в исполнении с возвратом пружины в центр или с трёхпозиционной фиксацией (ON–OFF–ON). Thumb Wheel — это мини-джойстик или колесико управления, которым двигают большим пальцем.
Особенности:
• Принцип действия — эффект Холла (Hall sensor)
• Одноосевая конструкция (Single-axis)
• Аналоговый выход 0.5–4.5V @ +5VDC
• Варианты исполнения:
– Пружинный возврат в нейтральное положение
– 3 фиксированные позиции (ON–OFF–ON)
• Компактный формат для установки в ограниченном пространстве
• Высокая надёжность и длительный срок эксплуатации
• Прочная конструкция для промышленного применения
• Рабочий диапазон температуры –40°C … +70°C
Технические характеристики:
• Оси: 1 (одноосевой)
• Принцип работы: эффект Холла
• Угол отклонения: ±24°
• Напряжение питания: +5V ±0.02VDC
• Выходной сигнал: 0.5–2.5–4.5V
• Потребляемый ток: 12mA
• Центрирование: пружинное (Spring Return) или 3 позиции (ON–OFF–ON)
• Срок службы: более 5 миллионов циклов
• Рабочая температура: –40°C … +70°C
• Материалы: инженерный пластик / алюминиевый сплав (в зависимости от исполнения)
• Класс защиты: IP65
Преимущества:
• Бесконтактная технология — отсутствие износа и помех
• Высокая точность и стабильность сигнала
• Возможность выбора типа позиционирования
• Компактный размер для интеграции в пульты и панели
• Устойчивость к вибрации, пыли и влаге
• Долговечность и надёжность при длительной эксплуатации
Применение:
• Камеры и видеосистемы (TV, CCTV)
• Робототехника и автоматизация
• Медицинское оборудование
• Оптические приборы
• Промышленное и тяжёлое машиностроение
• Системы дистанционного управления и безопасности

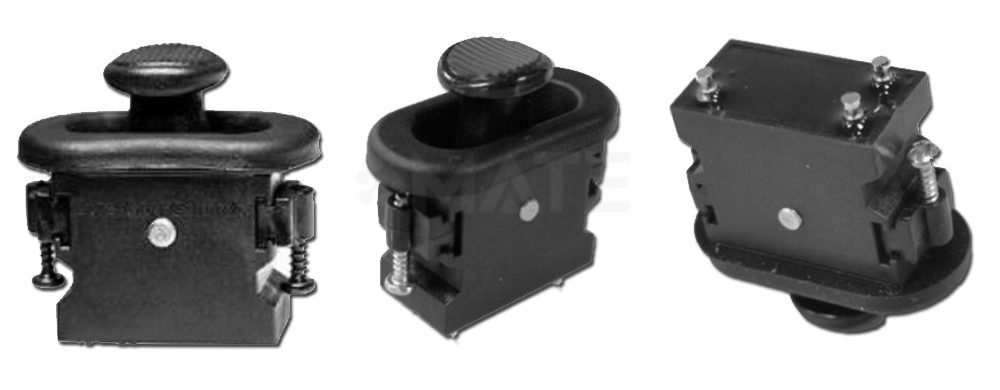

MKF-TS07 Hall Effect Single Axis Mini Thumb Stick
