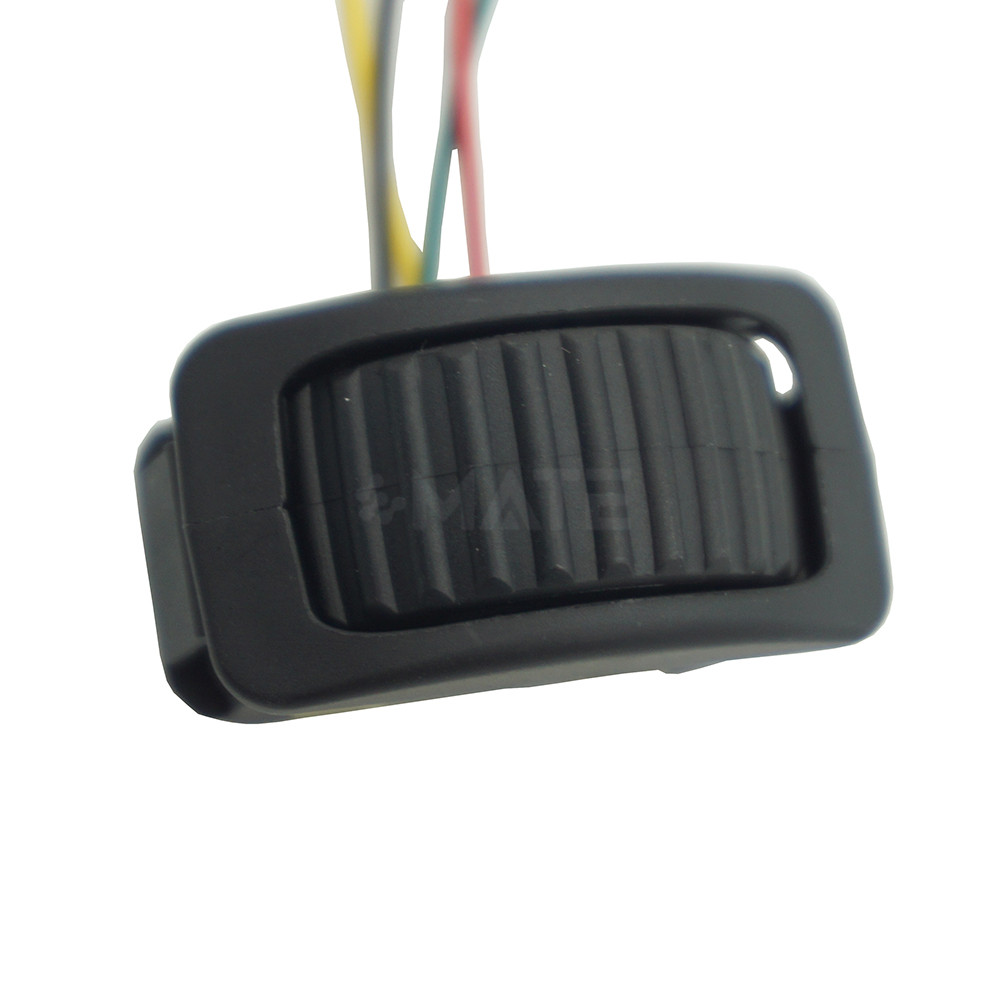

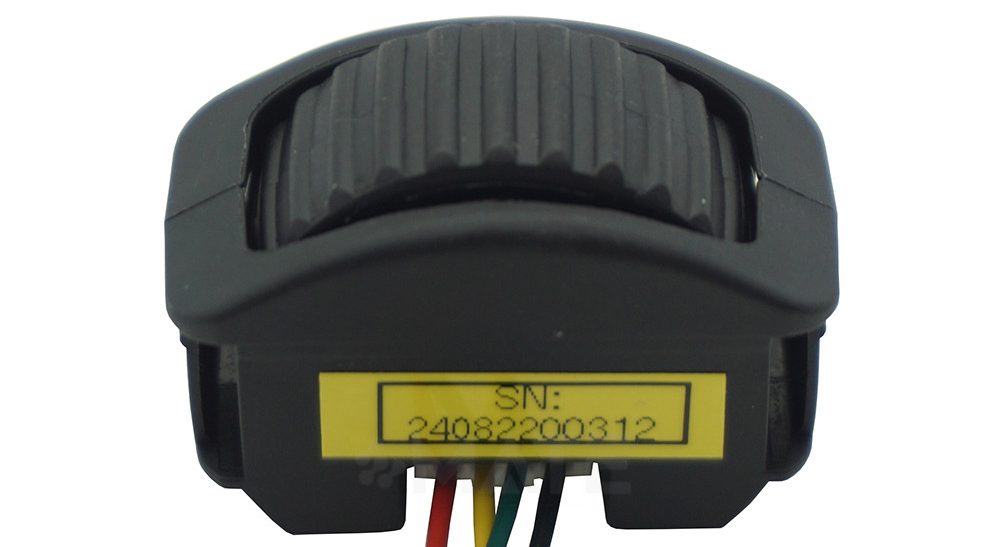

MKF-TS06C мини-джойстик с датчиком Холла, 1 ось, панельный монтаж, аналоговый выход
MKF-TS06C промышленный мини-джойстик с двухканальным датчиком Холла, предназначенный для точного пропорционального управления в компактных панелях и пультах.
Обеспечивает плавный линейный сигнал и высокую стабильность работы в широком температурном диапазоне. Конструкция выполнена из прочного промышленного пластика, имеет эргономичную форму для управления большим пальцем и рассчитана на длительную эксплуатацию. Подходит для промышленного оборудования, мобильной техники, операторских панелей и портативных устройств.
Особенности:
• Бесконтактный двойной датчик Холла (Dual Hall sensor)
• Пропорциональный аналоговый выход (два канала)
• Плавное управление по двум направлениям
• Самовозврат в центральное положение
• Компактный корпус для панельного монтажа
• Высокая точность и стабильность сигнала
• Долгий срок службы — до 3 млн циклов
Габариты и монтаж:
• Размер лицевой части: 36.1 × 33.8 мм
• Ширина корпуса: 16.6 мм
• Высота корпуса:
— версия A: 25.6 мм
— версия B: 27.1 мм
• Размер выреза в панели (cutout): 33.8 × 16.8 мм
• Радиус скругления отверстия: R2.0
• Угол отклонения: ±31.5° по оси
Электрические характеристики:
• Питание: DC 5V ±0.5V
• Потребляемый ток: ≤10 мА
• Выходные сигналы:
— Signal 1: 0.5–2.5–4.5 В
— Signal 2: обратная характеристика (зеркальный сигнал)
• Нагрузка: до 5 мА / 1 кОм

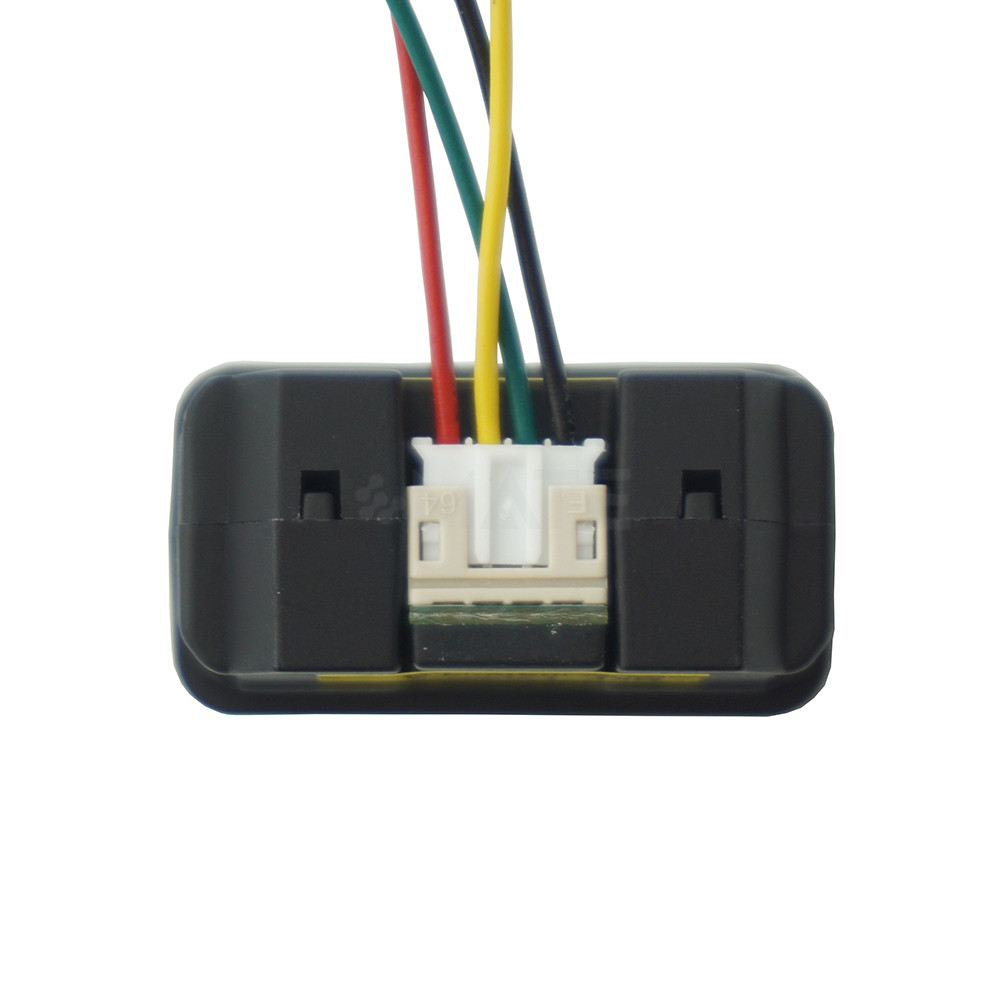

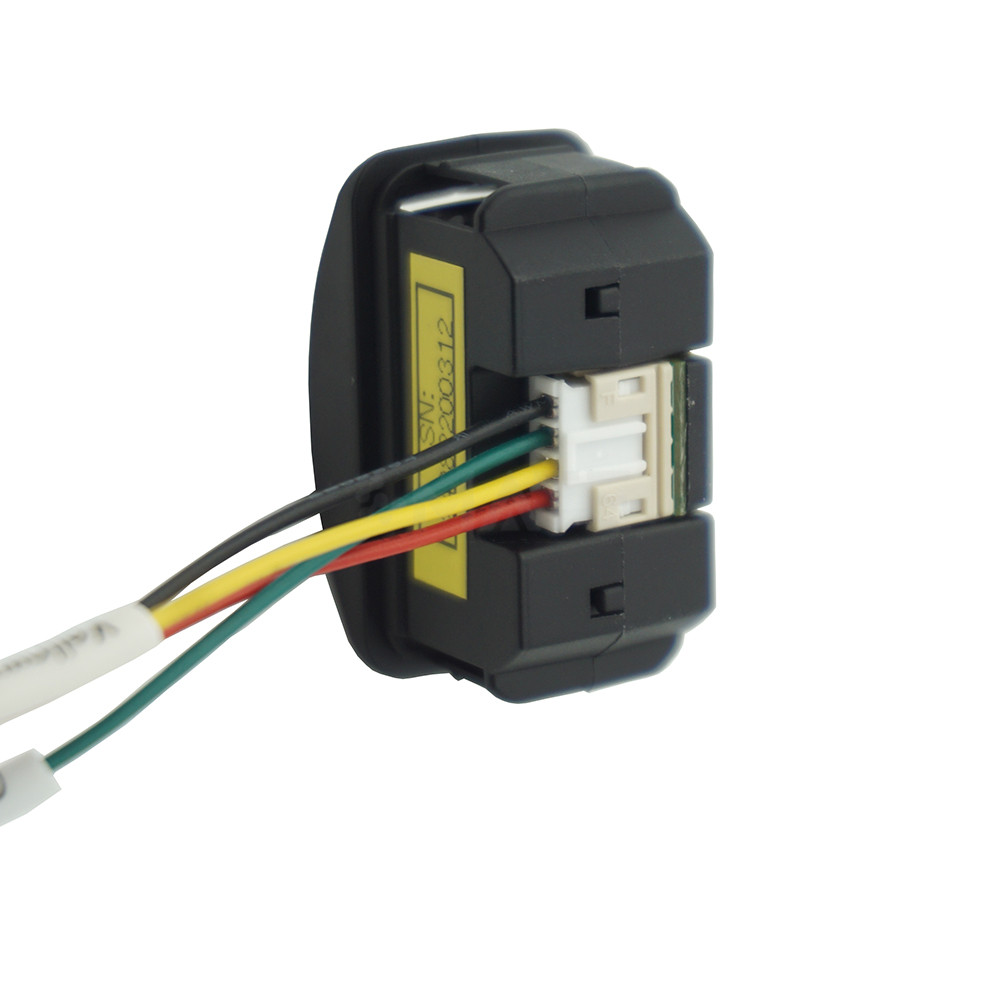

Подключение (4-pin):
• Красный — +5V
• Жёлтый — Signal 1
• Зелёный — Signal 2
• Чёрный — GND
Эксплуатационные характеристики:
• Рабочая температура: –40°C … +85°C
• Ресурс: более 3 000 000 циклов

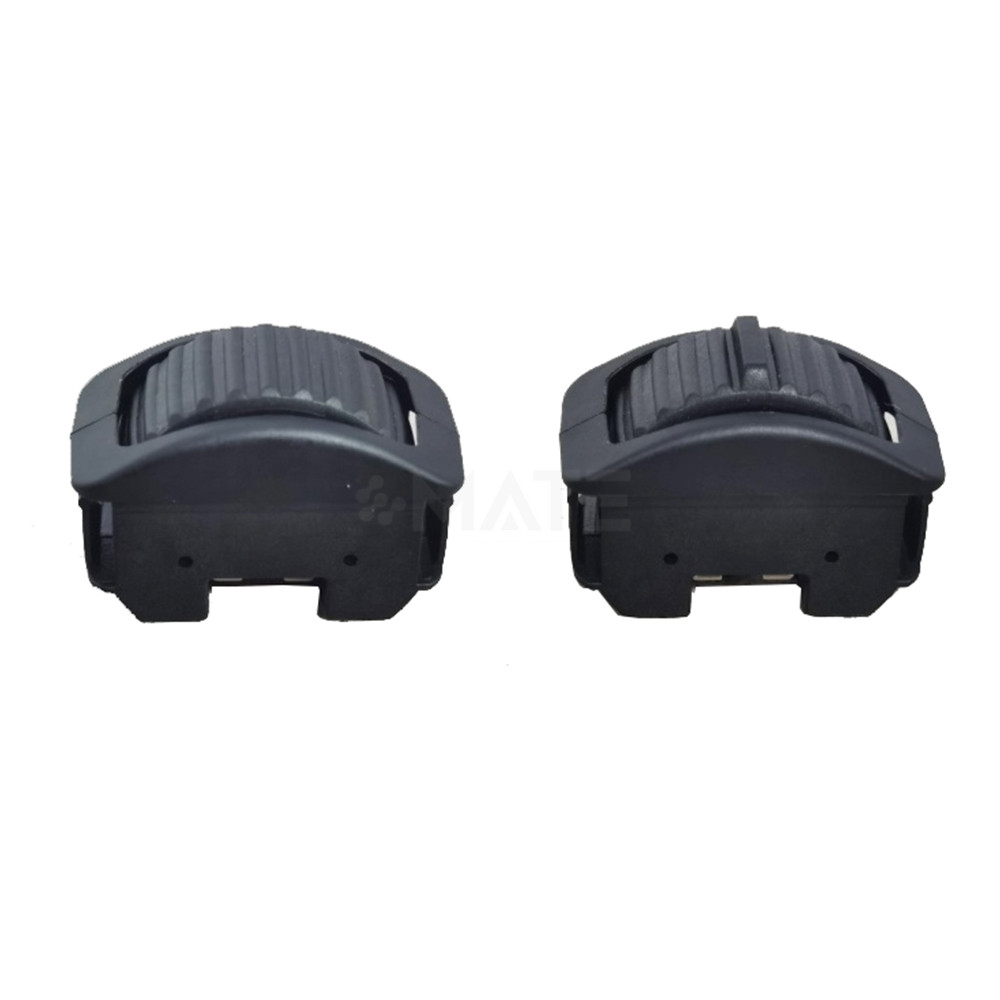

Отличия версий MKF-TS06C-A и MKF-TS06C-B:
• Версия A — более низкий профиль (высота 25.6 мм), компактное исполнение
• Версия B — увеличенная высота (27.1 мм) и слегка изменённая форма рукоятки
• Версия B обеспечивает более выраженный тактильный отклик и удобство работы в перчатках
• Электрические характеристики и габариты посадочного места — одинаковые
