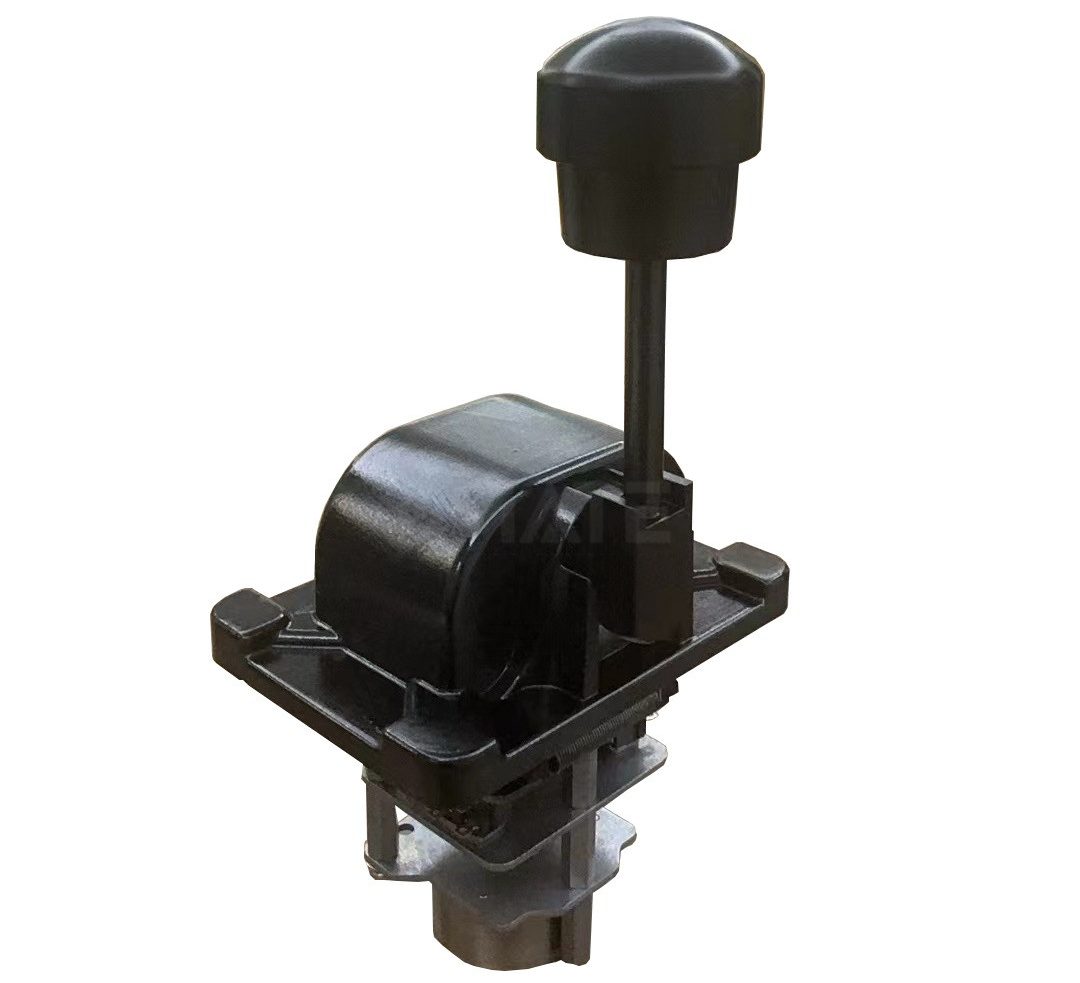

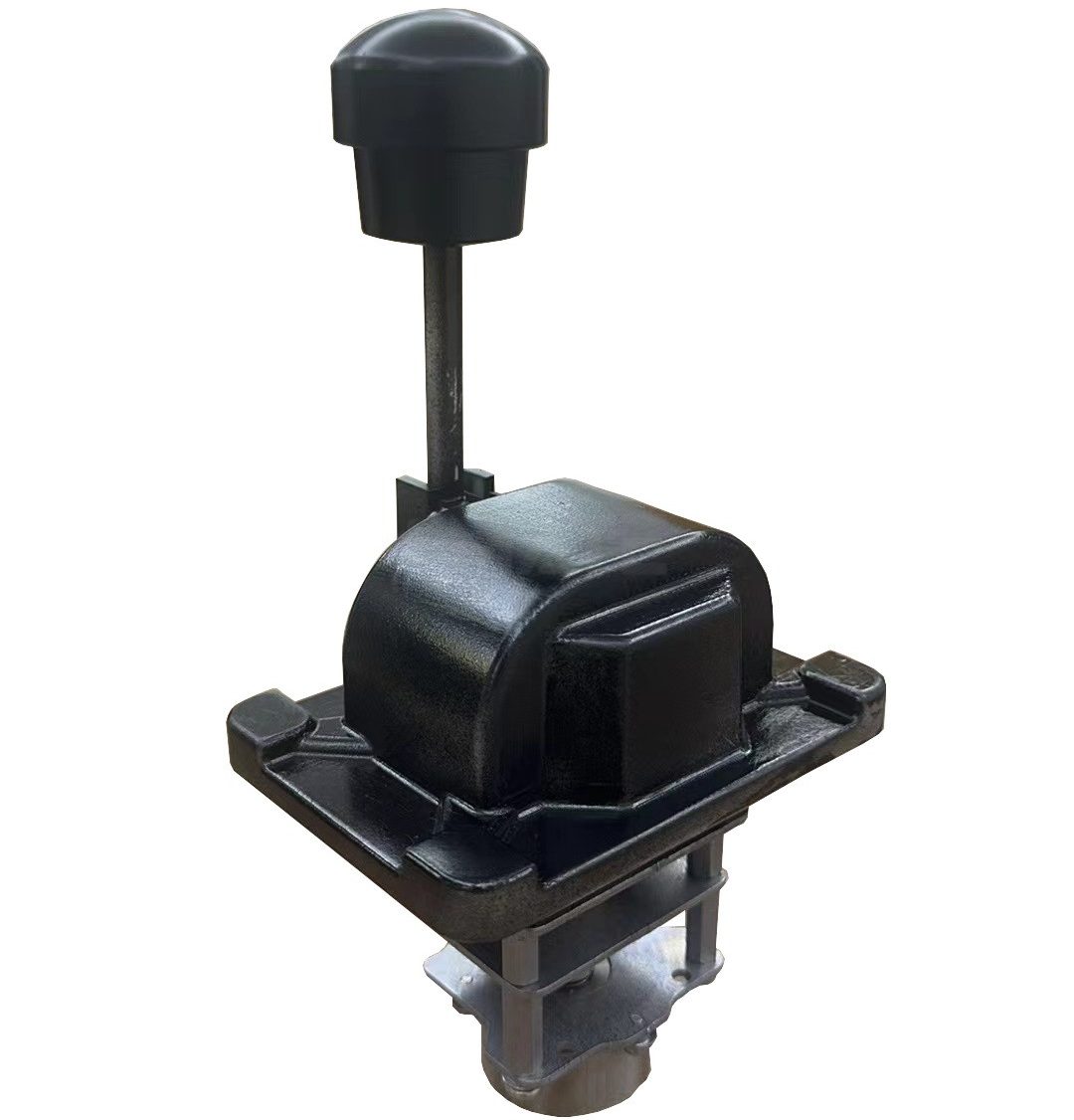

MKF-S-T1 промышленный джойстик, одноосевой/многоосевой, панельный монтаж

MKF-S-T1
Промышленный джойстик MATE, односекционный / многоосевой, панельный монтаж
Одноосевое управление
Возврат пружиной, трение в фиксированном положении, механическая блокировка
Фиксированное положение контакта, мгновенное срабатывание
Интегрированный интерфейс шины
Может быть оснащён микровыключателями, сдвоенными контактными элементами, потенциометрами или абсолютными энкодерами.
MKF-S-T1 поставляется в стандартной комплектации с прочным приводным блоком из литого металла, который гарантирует долгий срок службы и высокое количество рабочих циклов.
Может применяться для сложных задач управления.
Чаще всего используется в пультах управления, строительной технике, коммунальных машинах и палубном оборудовании.
Технические характеристики
Рабочая температура: –20℃ ~ +60℃
Степень защиты: IP65 над панелью, IP00 под панелью
Механический ресурс: 2 миллиона операций

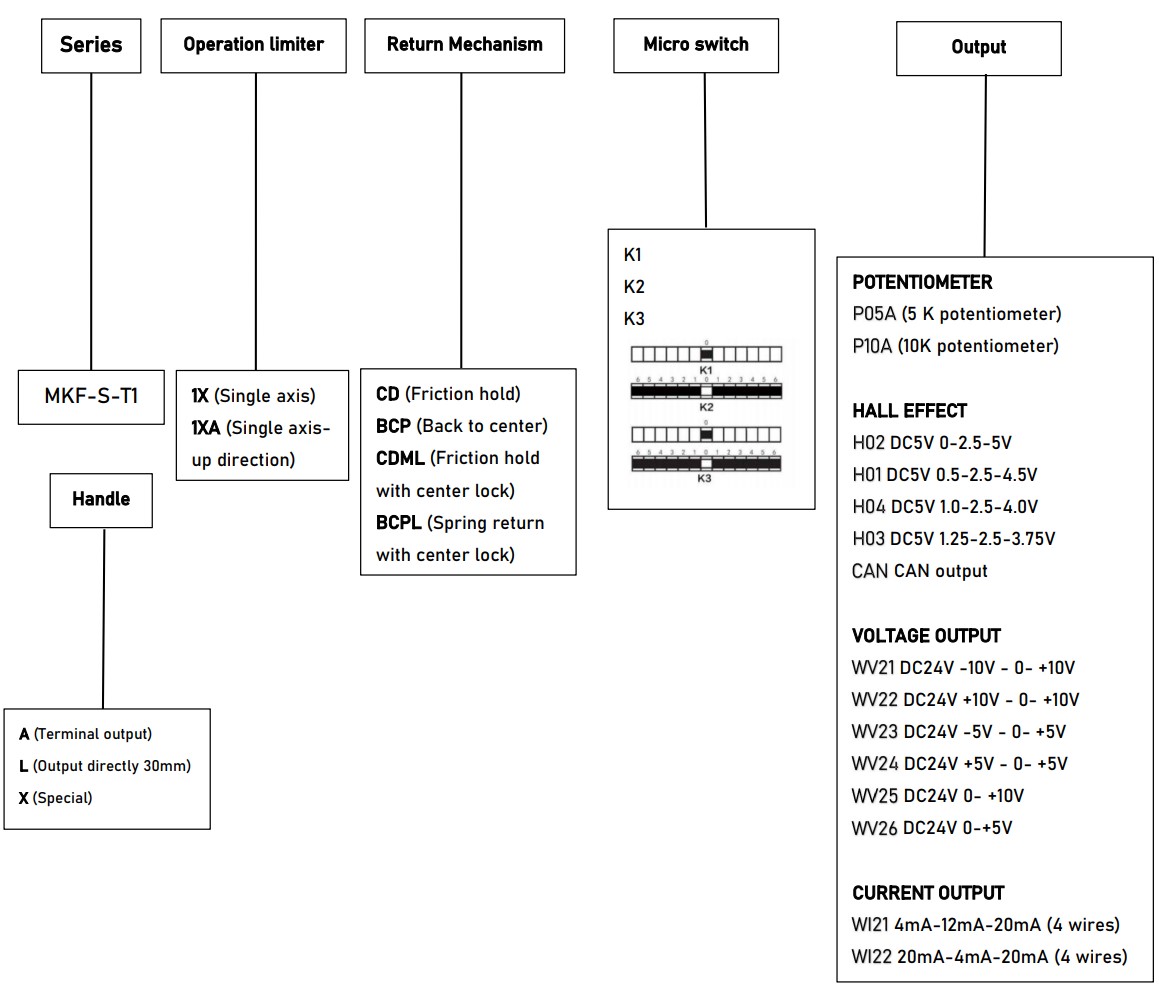

Конфигурации
Серия: MKF-S-T1
Ограничитель хода:
1X (одна ось)
1XA (одна ось, направление вверх)
Механизм возврата:
CD (фиксация трением)
BCP (возврат в центр)
CDML (фиксация трением с блокировкой в центре)
BCPL (возврат пружиной с блокировкой в центре)
Микровыключатели:
K1
K2
K3
Выходные сигналы
Потенциометр
P05A: 5 kΩ
P10A: 10 kΩ
Эффект Холла
H02: DC5V, 0–2.5–5V
H01: DC5V, 0.5–2.5–4.5V
H04: DC5V, 1.0–2.5–4.0V
H03: DC5V, 1.25–2.5–3.75V
CAN: выход CAN
Выход по напряжению
WV21: DC24V, –10V ~ 0 ~ +10V
WV22: DC24V, +10V ~ 0 ~ –10V
WV23: DC24V, –5V ~ 0 ~ +5V
WV24: DC24V, +5V ~ 0 ~ –5V
WV25: DC24V, 0 ~ +10V
WV26: DC24V, 0 ~ +5V
Выход по току
WI21: 4mA–12mA–20mA (4 провода)
WI22: 20mA–4mA–20mA (4 провода)
