MKF-JS19 промышленный 3-осевой джойстик
MKF-JS19 промышленный 3-осевой джойстик на базе датчика Холла.

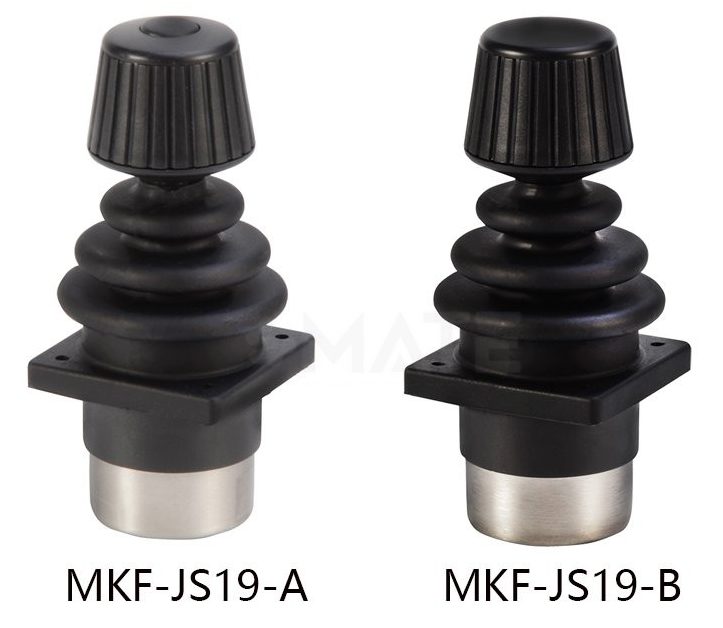

Доступны два варианта:
Модель A — с одной кнопкой,
Модель B — без кнопки.
Материалы корпуса: нержавеющая сталь и алюминиевый сплав — высокая прочность и износостойкость.
Монтаж: встраиваемый в панель (panel mount).
Автоматический возврат в центр с помощью пружины.
Немецкий высокоточный датчик Холла с линейной коррекцией по всему диапазону температур.
Обеспечивает плавное и точное управление, эргономичный дизайн.
Защита: IP65 или выше.
Механические характеристики:
Количество осей: 3 (X, Y, Z)
Количество кнопок: 0 или 1 (в зависимости от модели)
Диапазон отклонения:
— XY: ±20°
— Z: ±30°
Позиционирование: возврат в центр пружиной
— Ресурс:
Джойстик: более 5 млн циклов
Кнопка: более 1 млн циклов
Материалы: алюминий + нержавеющая сталь
Электрические характеристики:
Тип сенсора: датчик Холла (Hall effect)
Питание: DC 5 V или DC 12–24 V
— Выходные сигналы:
Аналоговый (0–5V), RS232, RS422, RS485, USB
Экологическая устойчивость:
Рабочая температура: –40 °C … +70 °C
Степень защиты: IP65 или выше
Надёжность:
Срок службы: более 5 млн рабочих циклов
Ресурс кнопки: более 1 млн нажатий
Габаритные размеры:
• Диаметр основания: Ø31.50 мм
• Максимальный диаметр верхней рукоятки: 28.65–29.60 мм
• Диаметр монтажного фланца: Ø49.00 мм
Высота устройства:
• Общая высота вариант 1: 57.52 мм
• Общая высота вариант 2: 56.39 мм
• Общая высота вариант 3: 60.40 мм
• Высота нижней монтажной части: 30.47 мм
• Высота верхней рукоятки: 25.46–26.60 мм
• Толщина верхнего фланца: 5.00 мм
Монтажные размеры:
• Размер монтажной площадки: 38.00 × 38.00 мм
• Внутреннее расстояние между крепёжными отверстиями: 28.00 мм
• Количество крепёжных отверстий: 4
• Тип крепления: винтовое
Рабочие параметры перемещения:
• Угол отклонения рукоятки: ±20°
• Направления управления: вперёд назад влево вправо
Область применения:
Промышленное оборудование
Системы видеонаблюдения (CCTV)
Медицинское оборудование
Робототехника
Машиностроение и автоматизация
