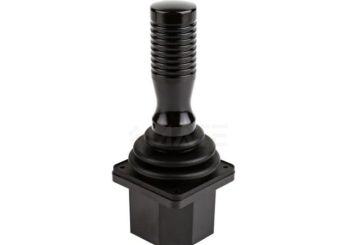

MKF-PJS04 двухосевой промышленный джойстик
MKF-PJS04
— Профессиональный двухосевой промышленный джойстик, предназначенный для применения в кранах, погрузчиках, экскаваторах, сельхоз- и строительной технике.
— Оснащается как контактным потенциометром, так и бесконтактным датчиком Холла с линейной коррекцией во всём температурном диапазоне.
— Доступны различные рукоятки с разным количеством и расположением кнопок, опциональные микропереключатели и «dead-man switch».
— Возможны версии с аналоговым выходом, усилителем или поддержкой интерфейса CAN bus J1939.
— Эргономичный дизайн, рассчитанный на длительную эксплуатацию в тяжёлых условиях.
Механические характеристики:
— Тип: двухосевой джойстик (варианты: 1X, 1Y, 2P, 2C)
— Угол перемещения: ±20°
— Усилие срабатывания: 7 N
— Макс. рабочее усилие: 16 N
— Допустимое усилие: > 300 N
— Возврат в центр: пружинный
— Срок службы: > 2 млн циклов (потенциометр), > 5 млн циклов (Hall effect)
— Масса: 475 г (без рукоятки)
Электрические характеристики:
Потенциометр
— Питание: < 36 VDC
— Сопротивление: 2 kΩ, 4 kΩ, 5 kΩ, 10 kΩ
— Электрический угол: ±18°
— Центр. напряжение: 48–52% VDC
Hall effect
— Питание: 5 VDC ± 0.5
— Потребление: < 11 mA/ось
— Перегрузка: макс. 20 VDC
— Линейность: < ±4%
Электронный усилитель
— Питание: 9–36 VDC
— Выход: ±5V, ±10V, ток 4–20 mA
— Потребление: < 20 mA
CAN Bus
— Питание: 9–36 VDC
— Версия: CAN 2.0B
— Протокол: J1939
— Разъём: 6 pin Deutsch
Микропереключатель (опция)
— Нагрузка: 4A @ 30 VDC
— Срок службы: 30 млн (мех.), 200 тыс. (электр.)
Экологическая устойчивость:
— Рабочая температура: –30 °C … +70 °C
— Хранение: –40 °C … +85 °C
— Защита: IP65 (выше фланца)
Надёжность:
— Высокий ресурс по механике и электронике
— Устойчивость к вибрациям и ударам
— Промышленное исполнение для тяжёлых условий эксплуатации
Примеры полных моделей (с расшифровкой):
MKF-PJS04-M-P05A-2C-MHA-D (пружина 5N, потенциометр 5kΩ 0–100% VDC, двухосевой в любом направлении, рукоятка MHA без кнопки, разъём Deutsch)
MKF-PJS04-M-H01-2P-MHAS-A (пружина 5N, Hall сенсор 0.5–2.5–4.5 V, двухосевой крестовой ограничитель, рукоятка MHAS с кнопкой, разъём AMP)
MKF-PJS04-M-2H02-2C-MHDR-L (пружина 5N, дублированный Hall 0–2.5–5 V, двухосевой в любом направлении, рукоятка MHDR с тумблером, прямой вывод кабеля)
MKF-PJS04-M-WV21-2C-MKGDR-D (пружина 5N, встроенный усилитель ±10V, двухосевой в любом направлении, рукоятка MKG с dead-man switch и тумблером, разъём Deutsch)
MKF-PJS04-M-WJ33-2C-MSS-A (пружина 5N, выход CAN 2.0B J1939, двухосевой в любом направлении, рукоятка MSS, разъём AMP)
