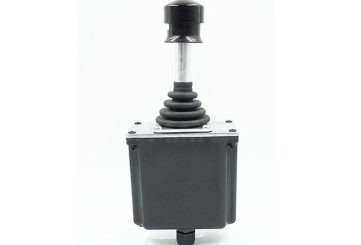

MKF-PJS02 промышленный джойстик с потенциометром

MKF-PJS02 профессиональный промышленный джойстик, предназначенный для точного управления электрогидравлическими и электронными системами. Модель доступна в одно- или двухосевом исполнении, с возможностью работы в крестовом или произвольном направлении. Использует потенциометр или бесконтактный датчик Холла для измерения угла отклонения, что обеспечивает стабильность, высокую точность и долгий срок службы. Конструкция с возвратом в центр и степенью защиты IP65 делает джойстик надёжным решением для эксплуатации в тяжёлых условиях. Возможна установка микропереключателя с нагрузкой до 10A при 30VDC и выбор различных типов рукояток и выходных сигналов. Применяется в буровых установках, автокранах, пожарных машинах, аэролифтах и инженерной технике.

Особенности конструкции:
• Возврат в центр за счёт пружины
• Одно- или двухосевое управление
• Возможность крестового или свободного движения
• Потенциометрический или датчик Холла для измерения угла
• Долговечность — более 5 миллионов циклов (версия с Холлом)
• Возможность установки микропереключателя (10A@30VDC)
• Различные типы рукояток и вариантов выходного сигнала

Механические характеристики:
• Количество осей: 1 или 2
• Угол отклонения: ±25°
• Тип позиционирования: возвратная пружина
• Начальное усилие: 15 Н
• Максимальное усилие: 30 Н
• Допустимая нагрузка: >300 Н
• Срок службы: >2 млн циклов (потенциометр), >5 млн циклов (Холл)
• Масса (без рукоятки): 460 г

Электрические параметры:

Потенциометр:
• Питание: <36 VDC • Сопротивление: 5 кОм или 10 кОм • Центральный угол: ±3° • Максимальная мощность рассеяния: 0.2 Вт Холл: • Питание: 5 ± 0.5 VDC • Ток потребления: <11 мА (1 ось), <22 мА (2 оси) • Допустимое перенапряжение: до 20 VDC • Обратное напряжение: –10 VDC • Линейная ошибка: <±0.2 V С электронным усилителем: • Питание: 9–36 VDC • Ток потребления: <20 мА • Выходное напряжение: ±5V / ±10V • Токовый выход: 4–20 мА (2- или 4-проводная система) Микропереключатель: • Нагрузка: 10A @ 30VDC • Срок службы: >30 млн циклов (механически), >200 тыс. циклов (электрически)
• Сопротивление изоляции: >100 МОм при 500VDC

Эксплуатационные характеристики:
• Рабочая температура: –30°C … +70°C
• Температура хранения: –40°C … +85°C
• Степень защиты: IP65 (над монтажной панелью)

Область применения:
• Буровые установки
• Краны и подъёмные платформы
• Пожарные и спасательные машины
• Электрогидравлические системы управления
• Строительная и инженерная техника
