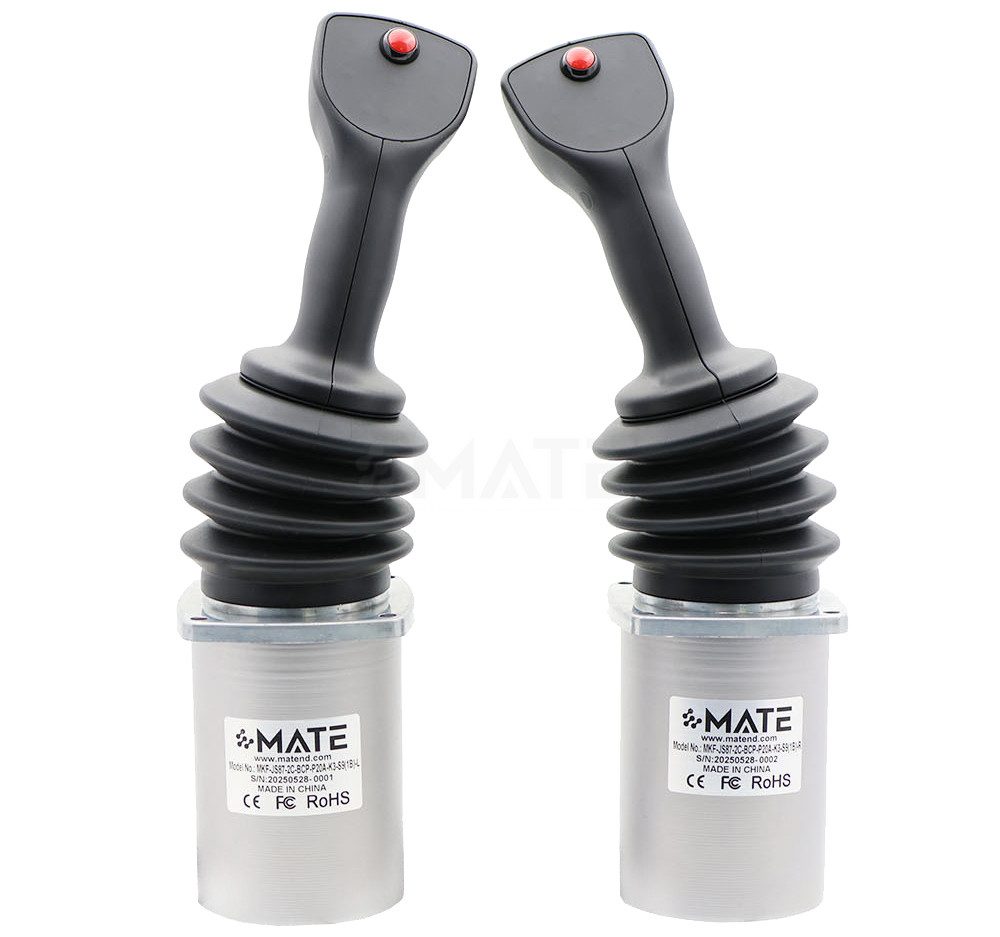

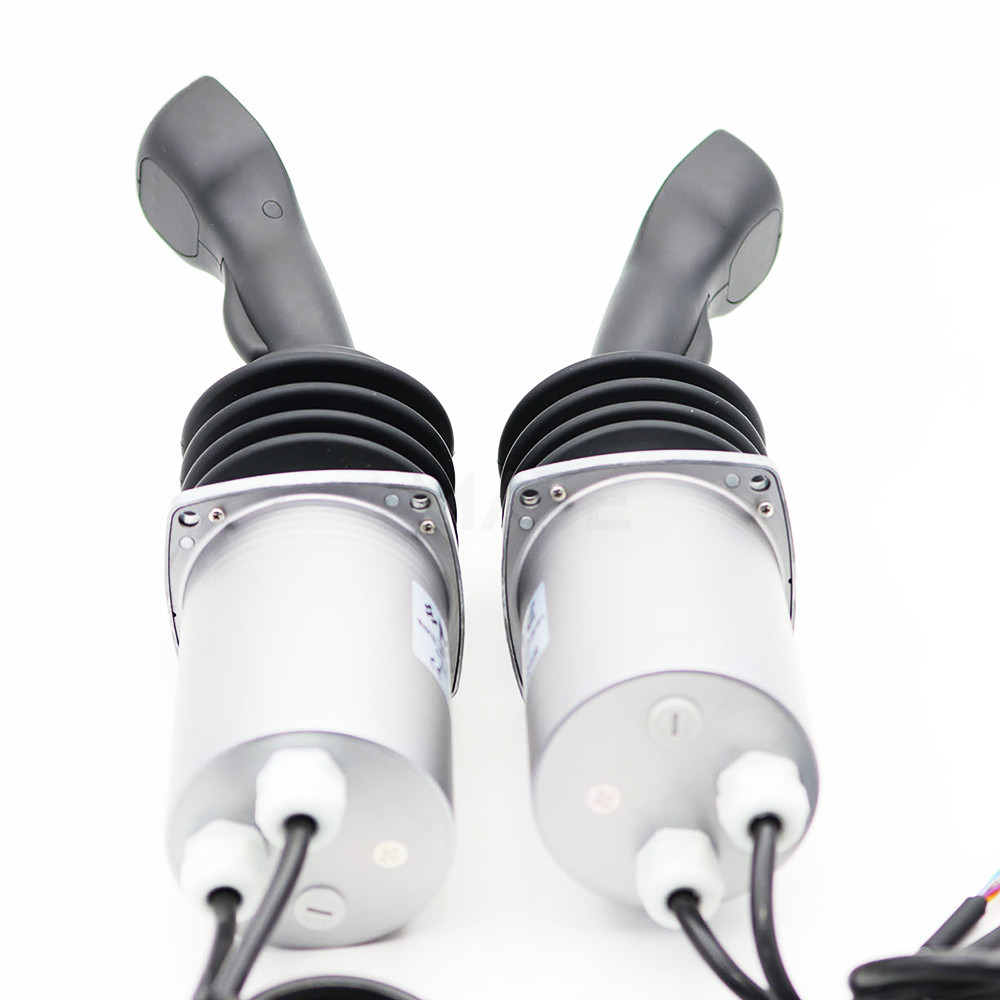

MKF-JS87 промышленный джойстик, двухосевой, панельный монтаж
MKF-JS87 промышленный двухосевой джойстик, предназначенный для точного управления различным оборудованием и транспортом. Использует датчик Холла или потенциометр в зависимости от конфигурации, обеспечивая плавное и точное управление, сравнимое с «жидкостным» ощущением при управлении гидравликой. Поддерживает возврат пружиной или фиксацию по трению, а также различные схемы хода: прямая, крестовая, квадратная, Т-образная или Z-образная. Высокий корпус позволяет интегрировать дополнительные компоненты, такие как электронные усилители, микропереключатели или CAN-интерфейс. Конструкция рассчитана на долговечную эксплуатацию в тяжёлых промышленных условиях, при этом устройство не требует обслуживания.
Основные особенности
Промышленный джойстик с датчиком Холла или потенциометром
Плавное, точное и отзывчивое управление
Возможность выбора схемы хода: прямая, крест, квадрат, Т, Z
Пружинный возврат или фрикционная фиксация
Опциональный электронный усилитель и поддержка CAN-шины (J1939, CAN 2.0B)

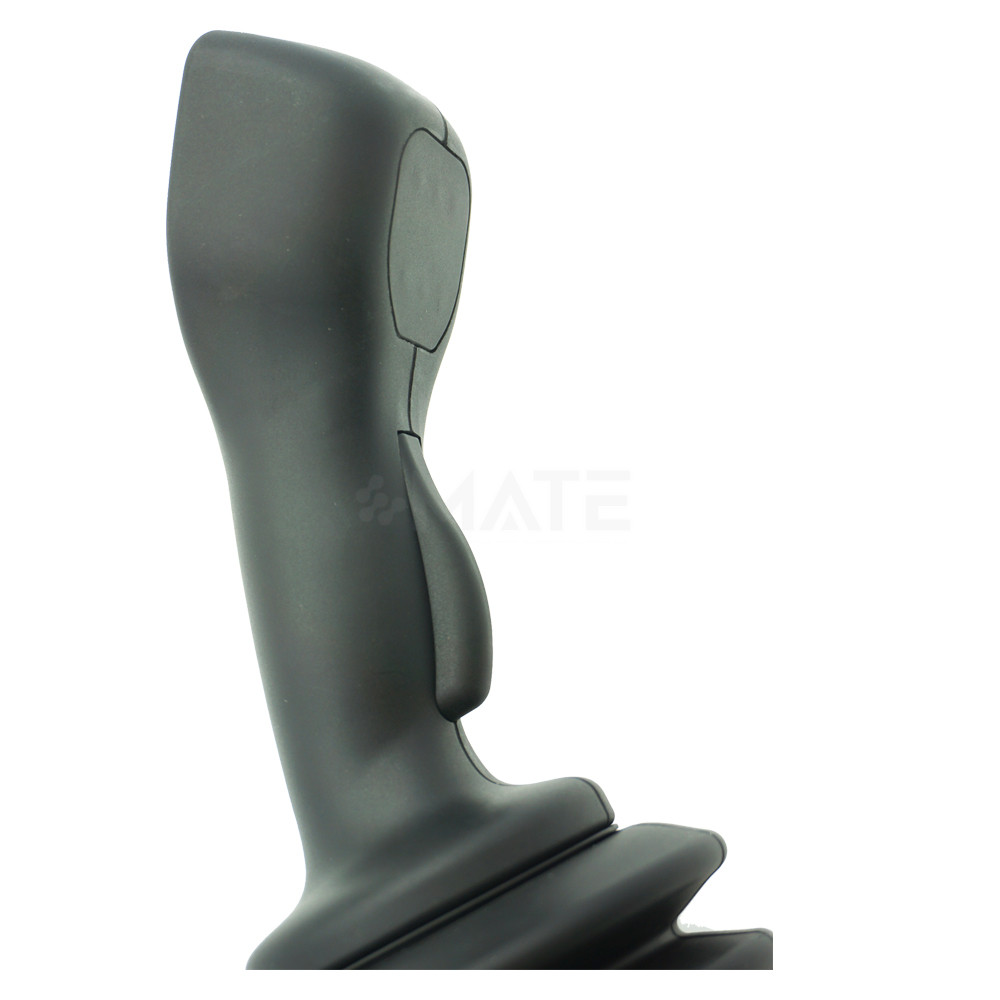

Эргономичная ручка, возможна установка кнопок и микропереключателей
Простая установка, равномерное усилие, длительный срок службы
Конструкция из прочных материалов, устойчивая к вибрации и загрязнениям
Защита от влаги и пыли — IP54 (над фланцем)
Обслуживание не требуется
Электрические характеристики:
Потенциометр:
Питание: <36V DC
Сопротивление: 5 кОм или 10 кОм
Электрический угол: ±30°
Центральное напряжение: 48–52% от питания
Угол центрального отвода: ±2,5°
Макс. рабочее напряжение: 32V DC
Потребляемая мощность: 0,25 Вт (при 25°C)
Датчик Холла:
Питание: 5±0,5V DC
Потребляемый ток: <11 мА (на каждый датчик)
Макс. перенапряжение: 20V DC
Макс. обратное напряжение: -10V DC
Линейность выхода: <±4%
Рабочий угол: ±20°
С электронным усилителем:
Питание: 18–36V DC (WV21–WV24), 9–36V DC (другие варианты)
Ток потребления: <20 мА
Макс. выходной ток: 10 мА
Тип выходного сигнала: ±10V / ±5V / 4–20 мА
CAN-шина:
Питание: 9–36V DC
Версия: CAN 2.0B
Протокол: J1939
Разъём: 6-контактный (Deutsch)
Микропереключатель:
Нагрузка: 4A @ 30V DC (резистивная)
Срок службы: 1 млн (механический), 200 тыс. (электрический)
Изоляционное сопротивление: >100 MΩ
Угол срабатывания: ±3° ~ 5°
Механические характеристики:
Угол перемещения: ±30° (потенциометр), ±20° (Hall)
Тип работы: возврат пружиной
Усилие срабатывания: 7 Н
Максимальное рабочее усилие: 16 Н
Допустимое предельное усилие: >300 Н
Срок службы: >2 млн циклов (потенциометр) / >5 млн циклов (Hall)
Вес: около 1 кг (без ручки)
Экологические параметры:
Рабочая температура: -30°C ~ +70°C
Температура хранения: -40°C ~ +85°C
Класс защиты: IP54 (над фланцем)
Применение:
Используется в промышленном оборудовании и транспорте:
краны, погрузчики, вилочные погрузчики, экскаваторы, подъёмные платформы, тракторы, комбайны, буровые установки, сельскохозяйственная техника, спецтранспорт и другие системы управления, где требуется высокая точность и надёжность.
