MKF-JS60 промышленный многоосевой джойстик для строительной техники

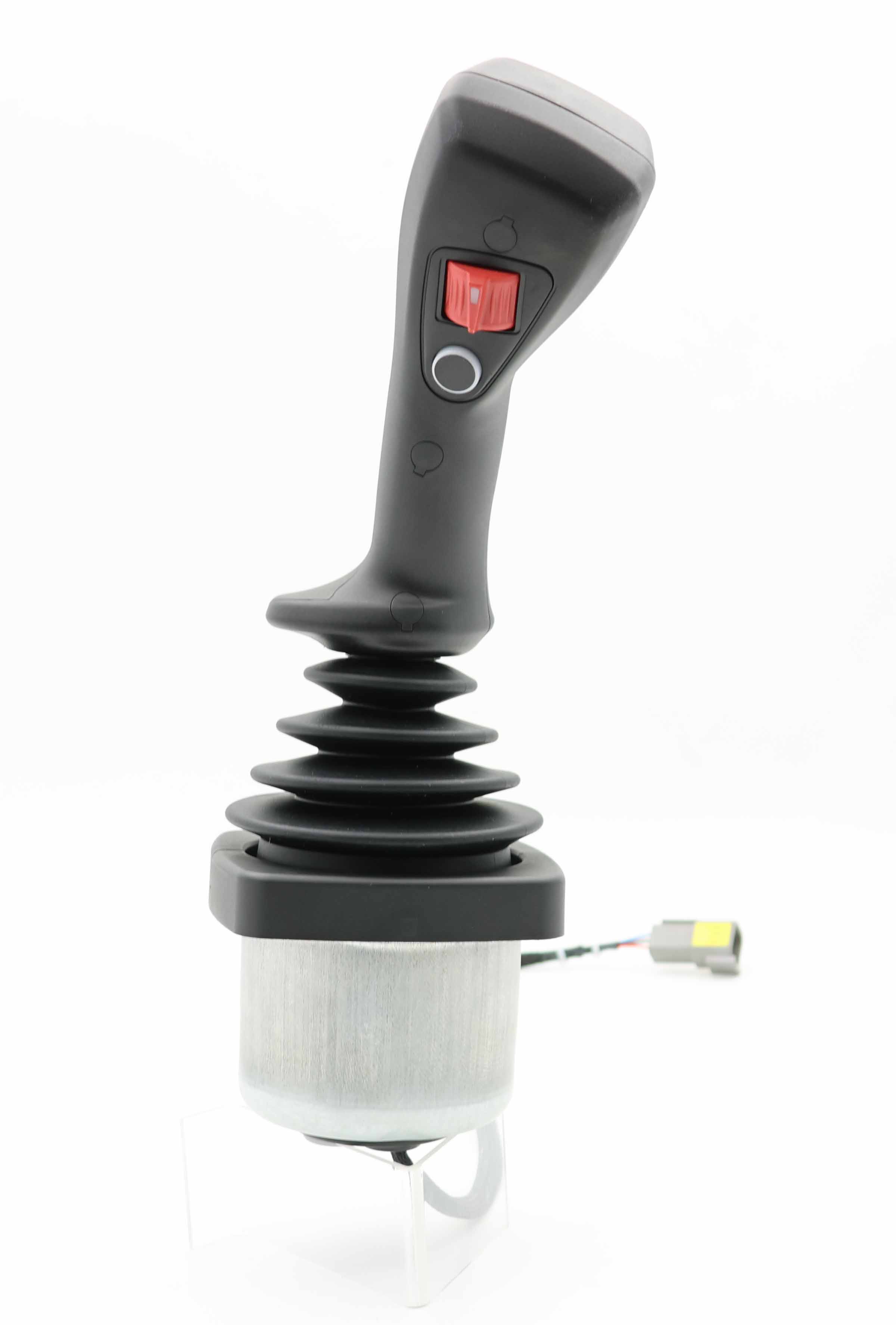

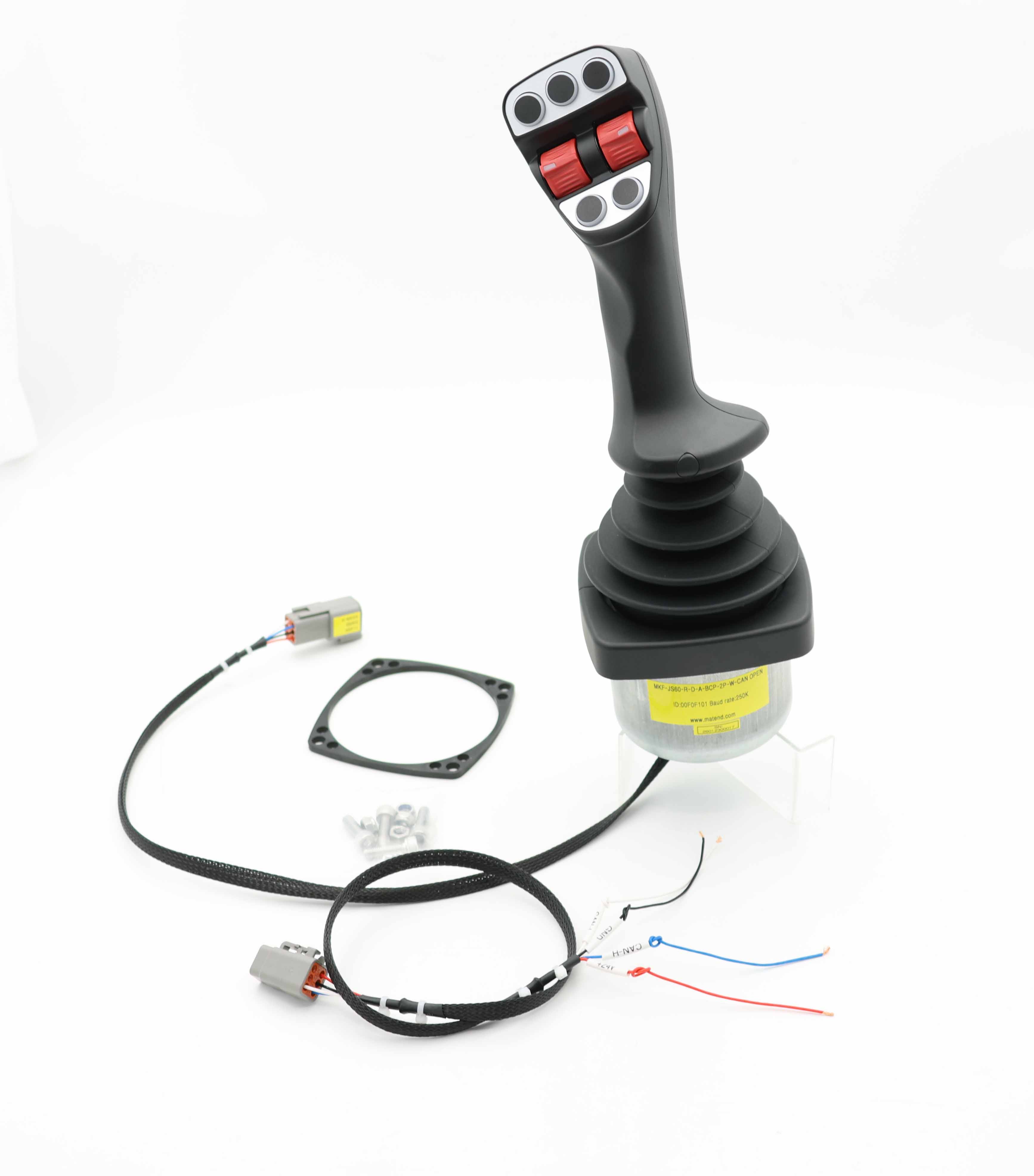

MKF-JS60 — многоосевой промышленный джойстик для панельного монтажа, предназначенный для точного управления оборудованием в сложных эксплуатационных условиях. Устройство применяется в системах электронного управления строительной, дорожной и специальной техникой, где требуются высокая надёжность, точность позиционирования и устойчивость к внешним воздействиям.

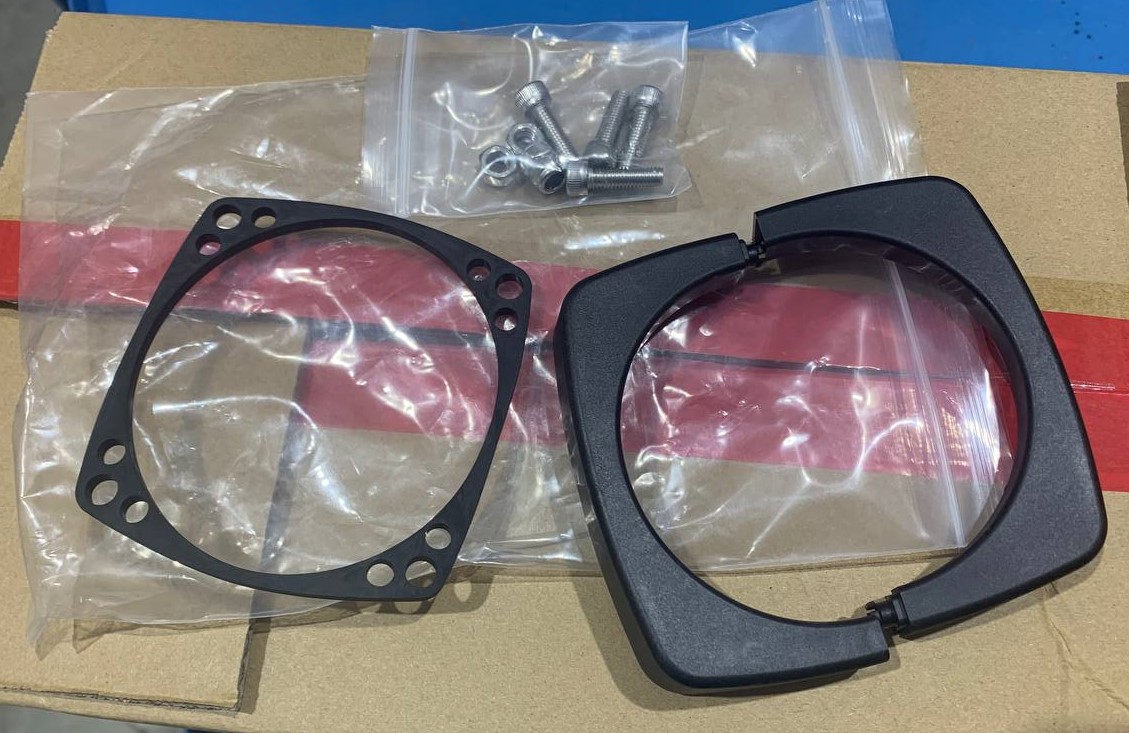

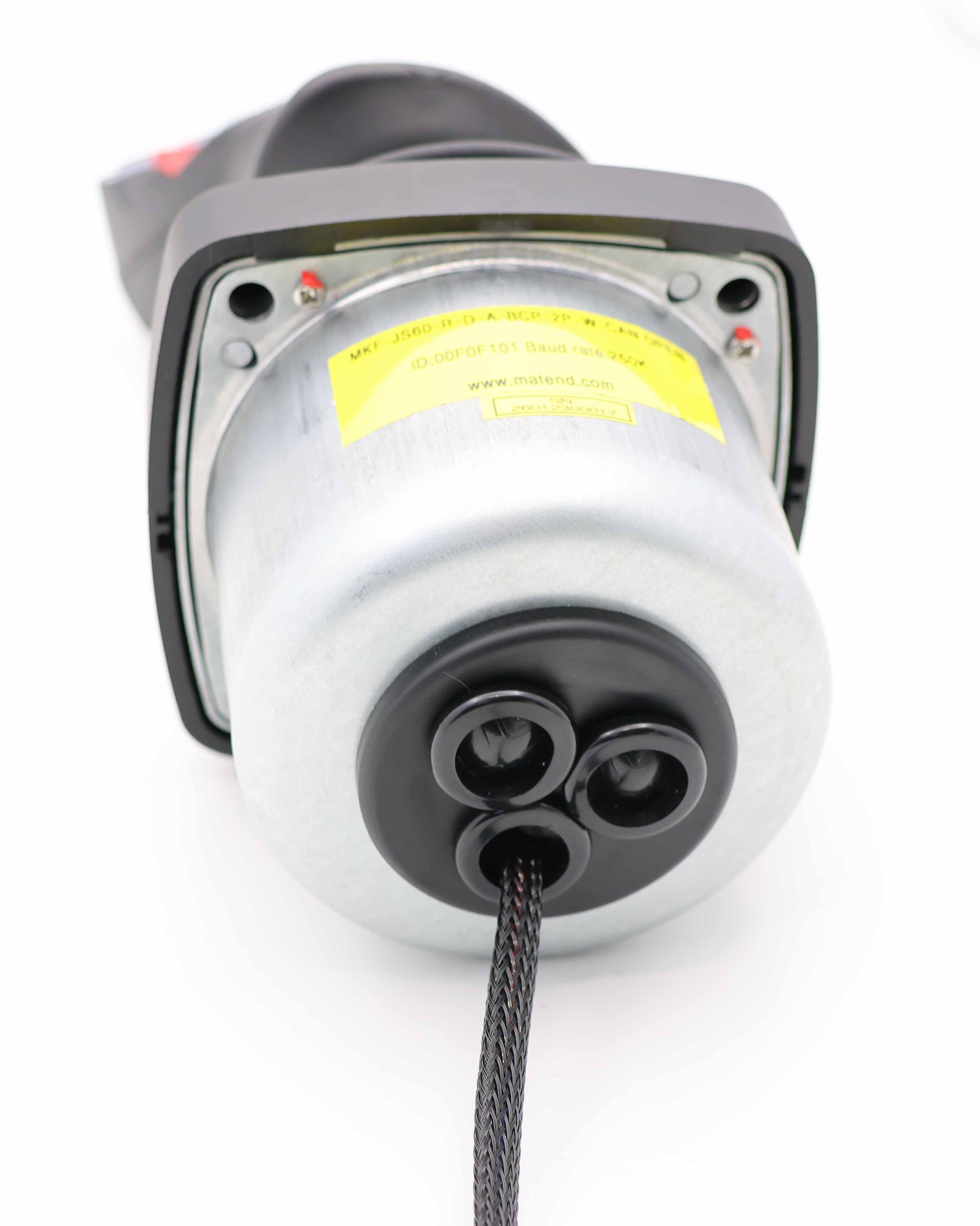

Корпус джойстика изготовлен из алюминиевого сплава и нержавеющей стали, что обеспечивает высокую механическую прочность и долговечность при интенсивной эксплуатации. В конструкции используется немецкий датчик Холла с линейной коррекцией по всему температурному диапазону, обеспечивающий стабильный, плавный и повторяемый выходной сигнал.

Доступны две конфигурации механизма возврата: автоматический пружинный возврат в центральное положение или фиксация по трению. Эргономичная рукоятка пистолетного типа снижает утомляемость оператора и повышает точность управления при длительной работе. Степень защиты IP65 позволяет использовать джойстик в условиях пыли, влаги и вибраций. Ресурс работы превышает 5 000 000 циклов.

Джойстик MKF-JS60 применяется в портовой технике, крановом оборудовании, подъёмных платформах, автогидроподъёмниках, грейдерах, а также в инженерных панелях управления и операторских кабинах техники с электронным управлением.

Современная версия модели

MKF-JS60 также выпускается в обновлённом исполнении MKF-JS60B-V1. Новая версия сохраняет монтажную совместимость, углы отклонения и электрические характеристики, но отличается более компактным корпусом и обновлённой эргономикой рукоятки.

MKF-JS60B-V1 рекомендуется для установки в кабины техники с ограниченным пространством и современные операторские панели управления.

Основные преимущества
• Промышленный многоосевой джойстик управления
• Пропорциональное управление движением и рабочими функциями
• Бесконтактный датчик Холла для стабильного сигнала
• Эргономичная рукоятка для длительной работы оператора
• Наличие кнопок и колесных регуляторов для дополнительных функций
• Подходит для панельного и кабельного монтажа
• Высокая механическая надёжность и износостойкость

Механические характеристики
• Количество осей: 5 (включая сигнал от колесика большого пальца)
• Количество кнопок: 6, MOM OFF, кастомизируемые
• Позиционирование:
– возврат в центр пружиной (BCP)
– фиксация по трению (CD)
• Ограничители хода:
– прямой (TY)
– крестовой (2P)
– квадратный (2Q)
– Т-образный (TT)
– возможна индивидуальная конфигурация
• Угол отклонения: ±20°
• Срок службы: более 5 000 000 циклов
• Материалы: алюминиевый сплав, нержавеющая сталь, инженерные пластики

Электрические характеристики
• Тип сенсора: датчик Холла (Hall effect)
• Питание:
– DC 5 В (S)
– DC 9–36 В (W)
• Выходные сигналы:
– аналоговый 0,5–4,5 В
– USB
– RS232
– RS422
– RS485
– CAN OPEN
– CAN J1939
– Switch Signal (SW)

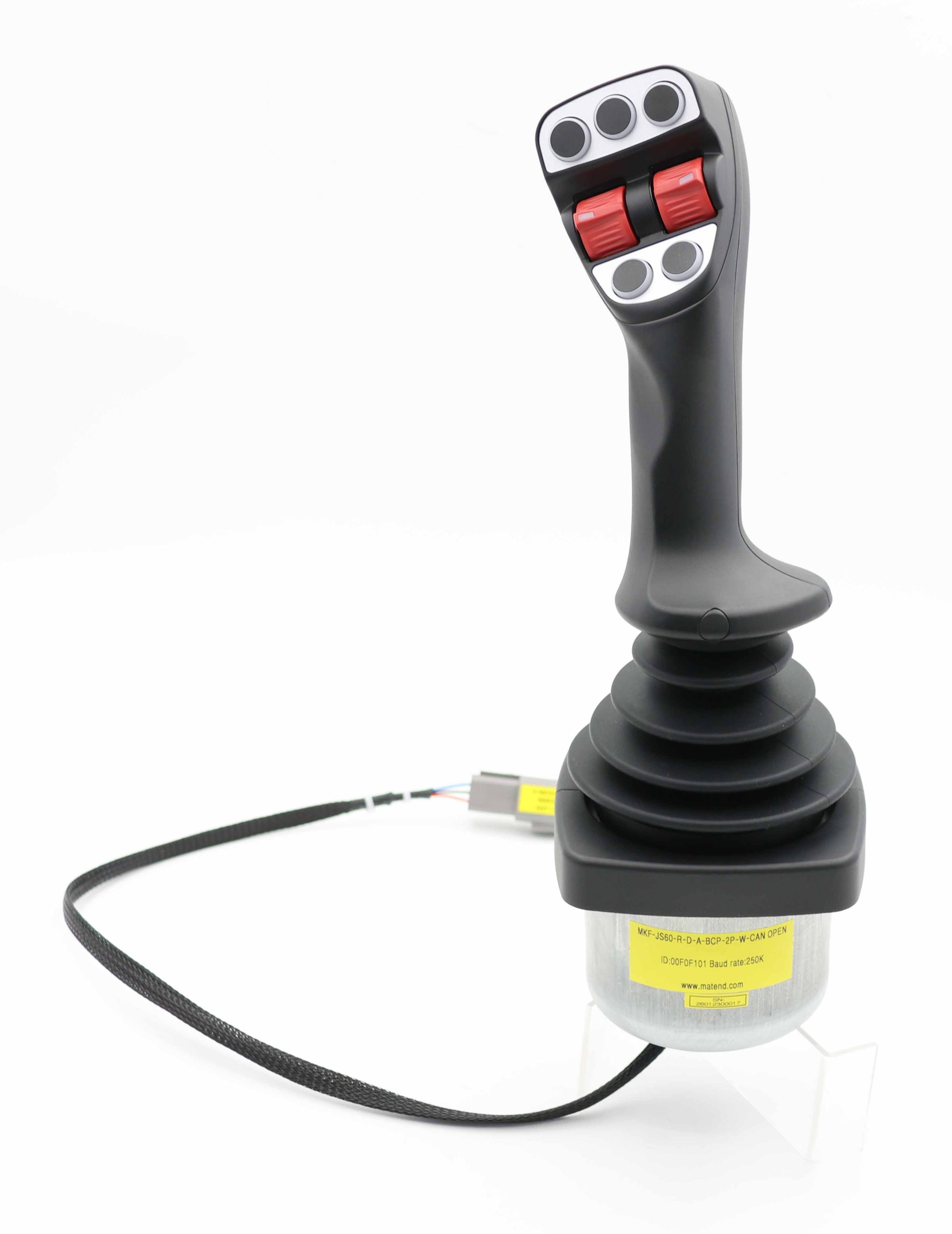

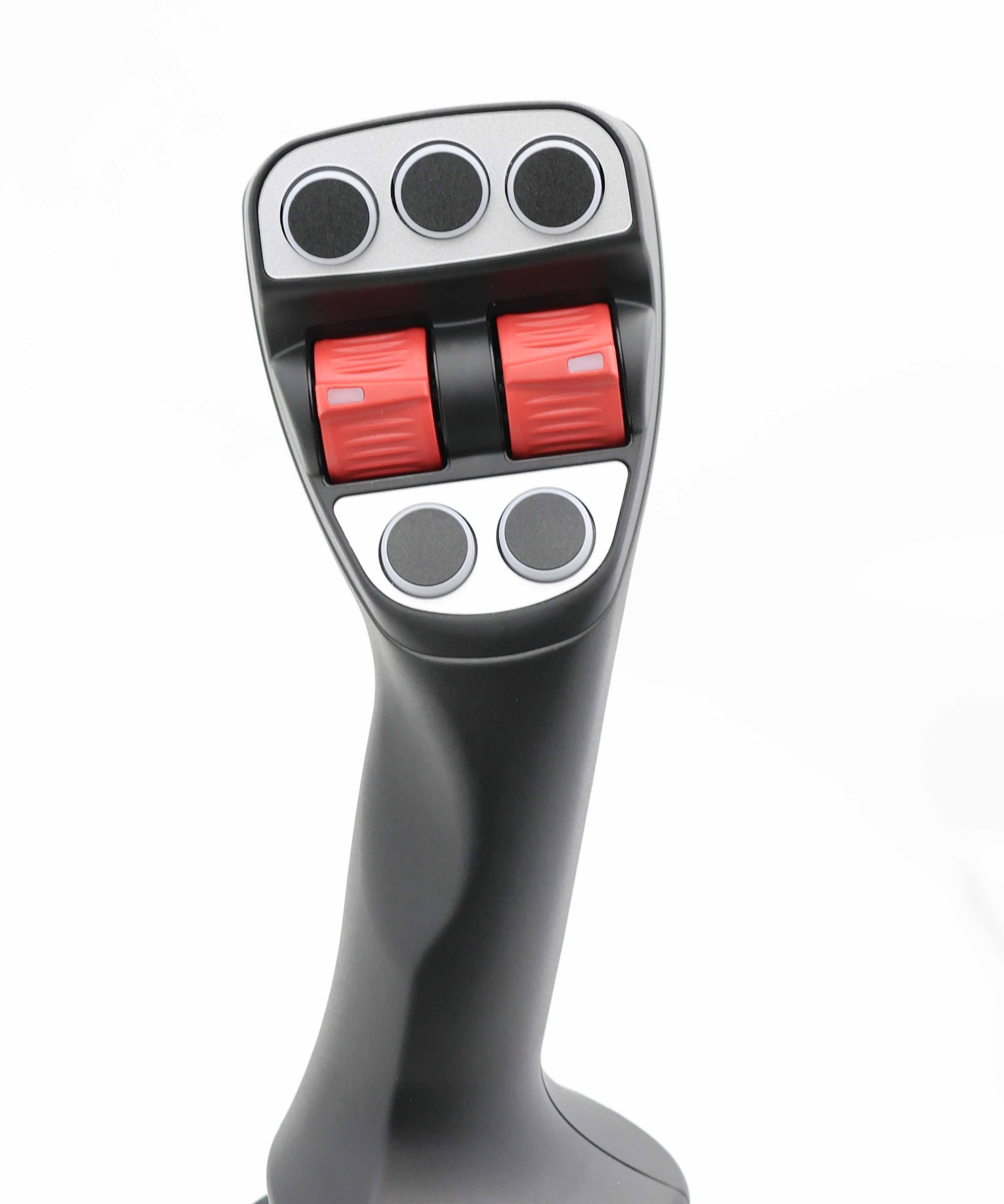

Конфигурация ручек

Передняя панель
A — 5 неклавишных кнопок и 2 чёрных колесика
B — 5 неклавишных кнопок и 2 красных колесика
C — 5 подсвечиваемых кнопок и 2 чёрных колесика
D — 5 подсвечиваемых кнопок и 2 красных колесика
E — 5 неклавишных кнопок и один 4-осевой мини-джойстик
F — 5 подсвечиваемых кнопок и один 4-осевой мини-джойстик

Задняя панель
A — одно колесико и 1 кнопка
B — две кнопки
C — без элементов

Исполнение:
L — левая рука
R — правая рука

Экологическая устойчивость
• Рабочая температура: −40 °C … +70 °C
• Степень защиты: IP65

Области применения

• Портовая техника и портовое перегрузочное оборудование — контейнерные перегружатели, ричстакеры, портальные краны, судопогрузочные системы и терминальные перегрузочные комплексы

• Крановое оборудование — мостовые краны, башенные краны, козловые краны, консольные краны, кран-балки и системы управления подъёмно-транспортным оборудованием

• Автовышки и подъёмные платформы — телескопические подъёмники, ножничные подъёмники, коленчатые платформы, гидравлические подъёмные механизмы

• Дорожно-строительная техника — экскаваторы, погрузчики, грейдеры, бульдозеры, асфальтоукладчики, дорожные фрезы и другая строительная спецтехника

• Гидравлические системы управления — управление распределителями, пропорциональными клапанами, гидравлическими манипуляторами и исполнительными механизмами

• Подлокотники операторских кресел спецтехники — интеграция в системы управления кабины оператора строительной, карьерной, коммунальной и промышленной техники

• Инженерные панели управления — стационарные и мобильные панели управления машинами, технологическим оборудованием и промышленными установками

• Кабины техники с электронным управлением — системы управления мобильной техникой, карьерными машинами, промышленными транспортными средствами и специализированными рабочими машинами

• Многофункциональные системы управления рабочими органами техники — управление стрелами, ковшами, манипуляторами, телескопическими механизмами и навесным оборудованием

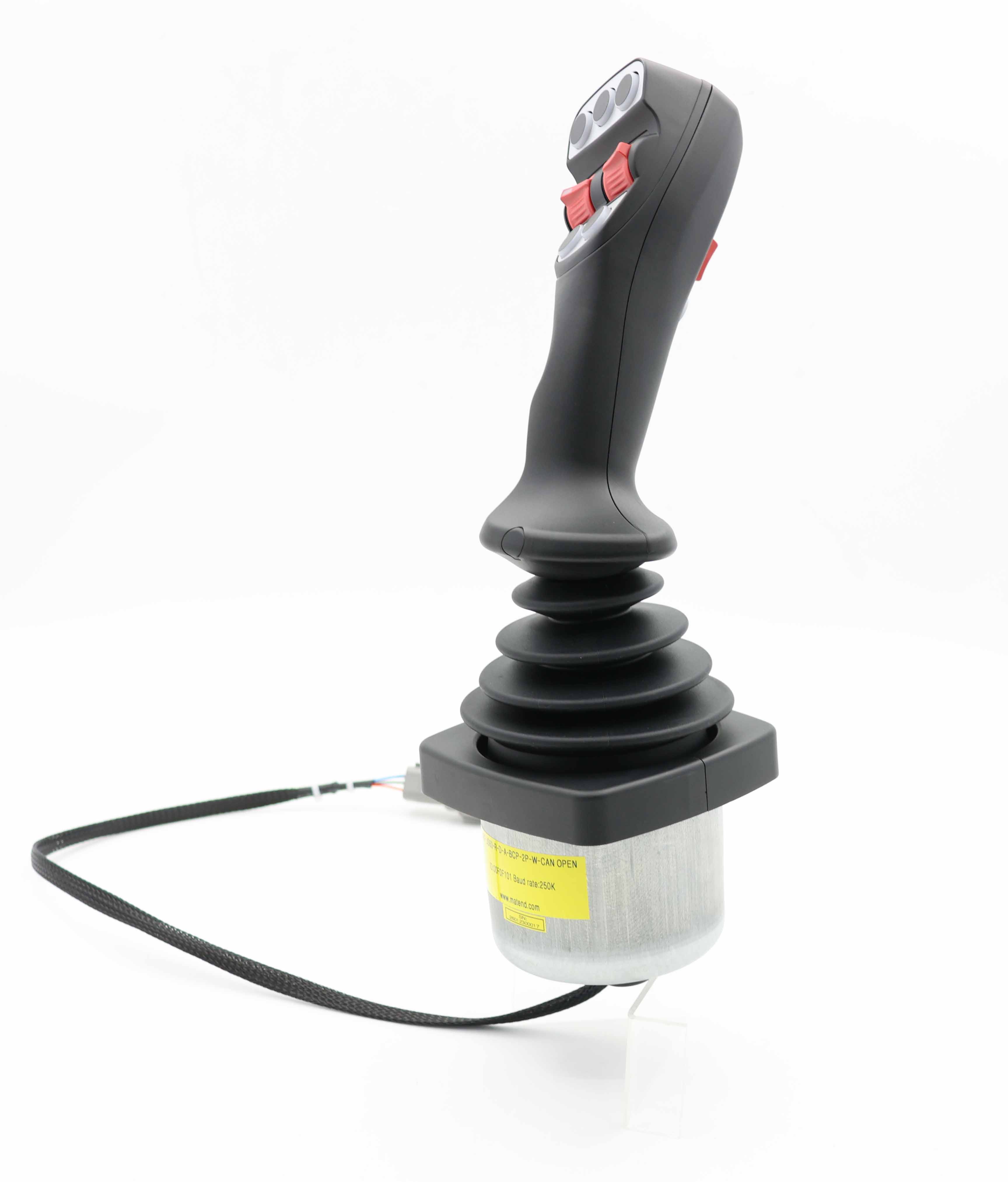

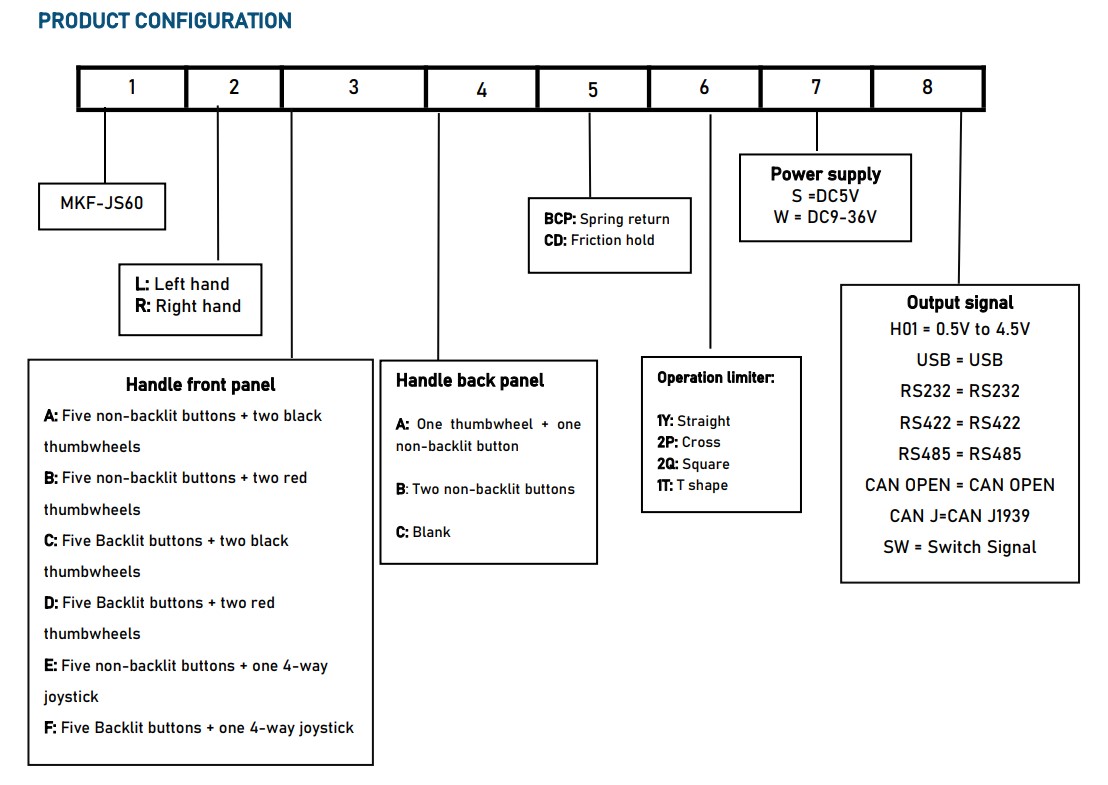

Пример конфигурации: MKF-JS60-R-D-A-BCP-2P-W-CAN OPEN
