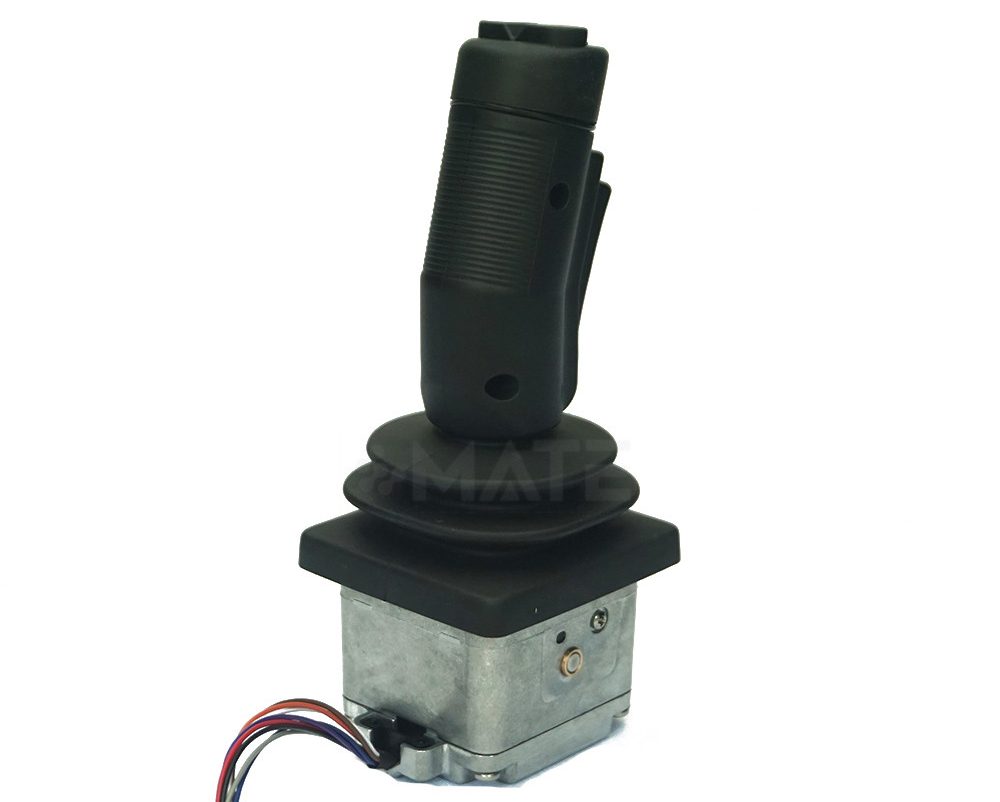

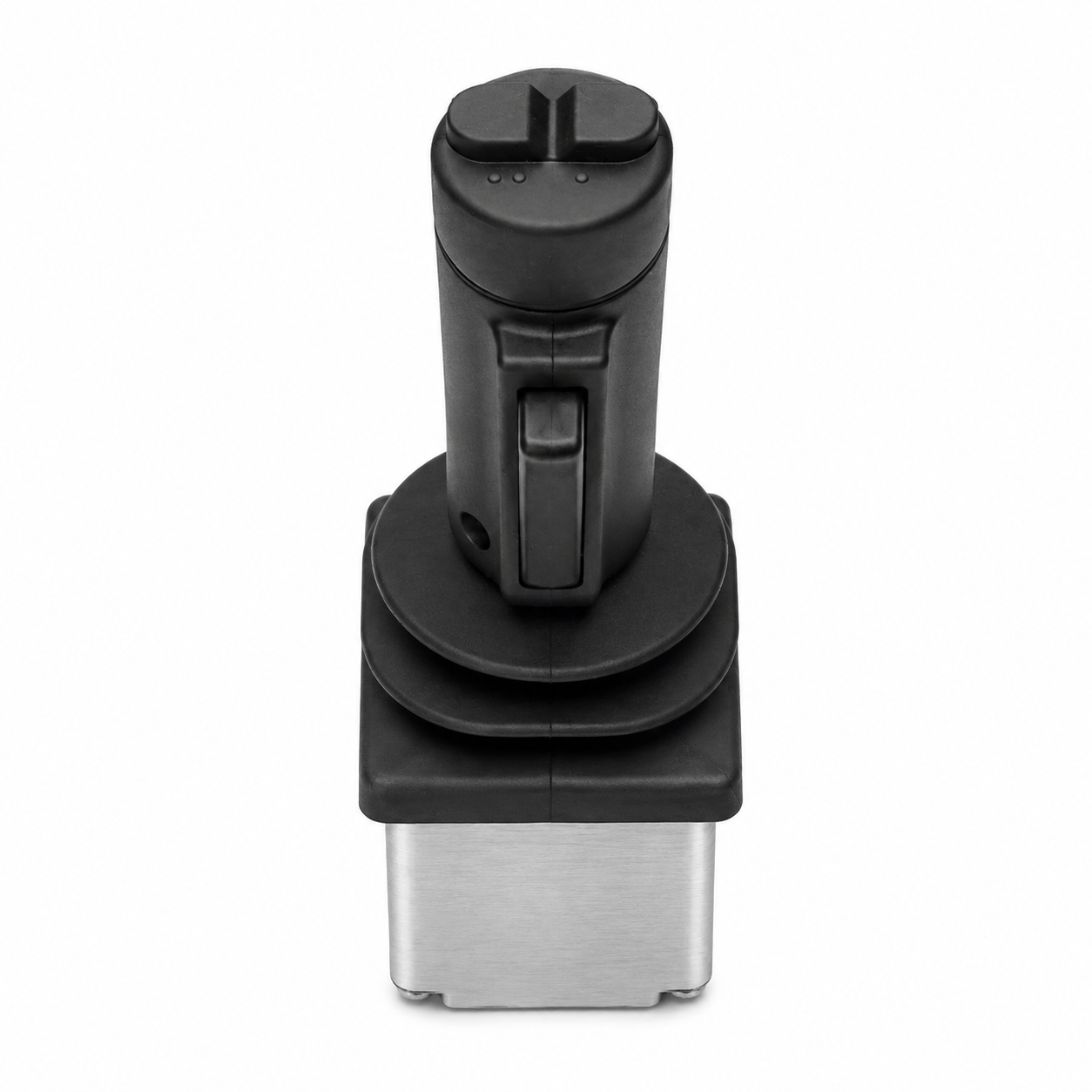

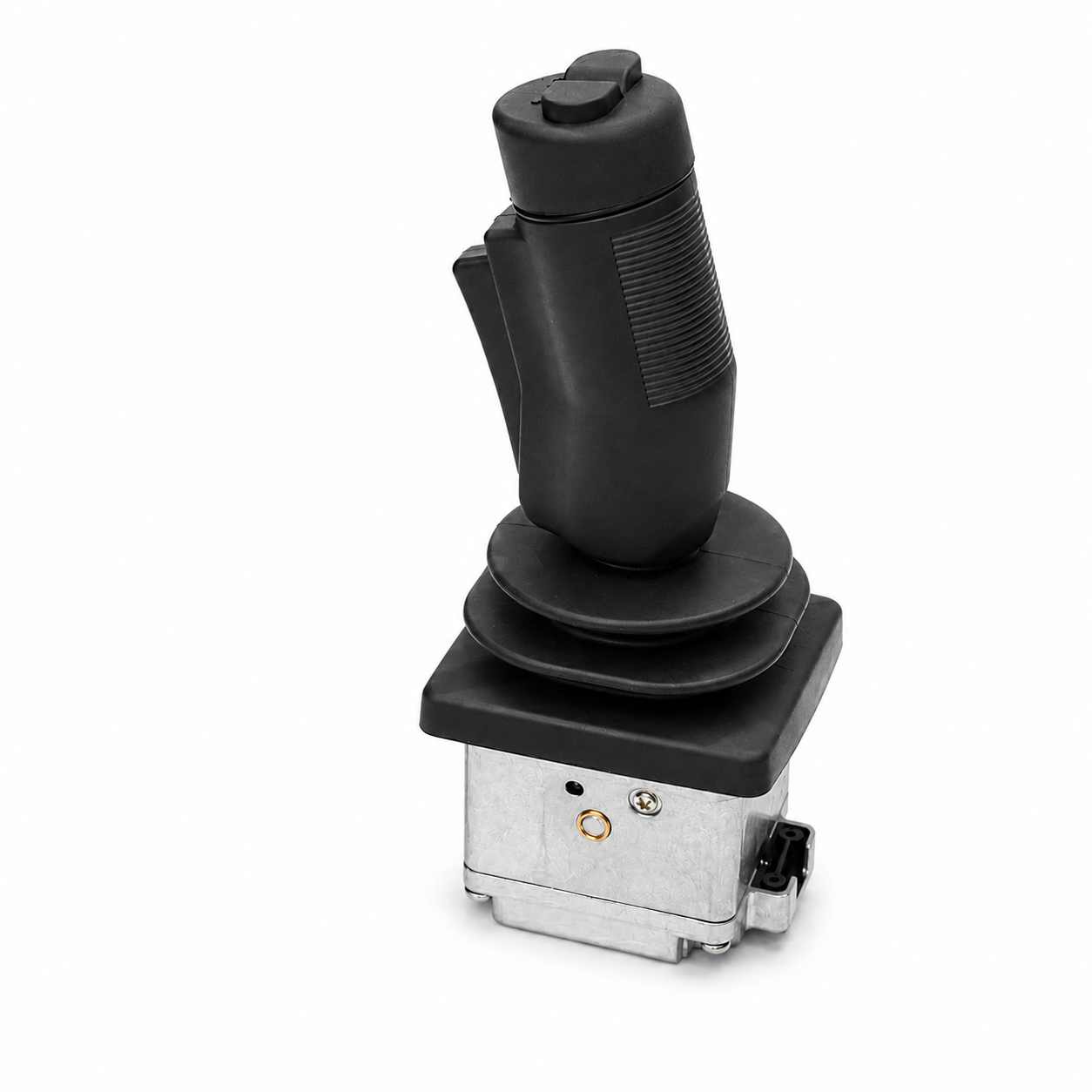

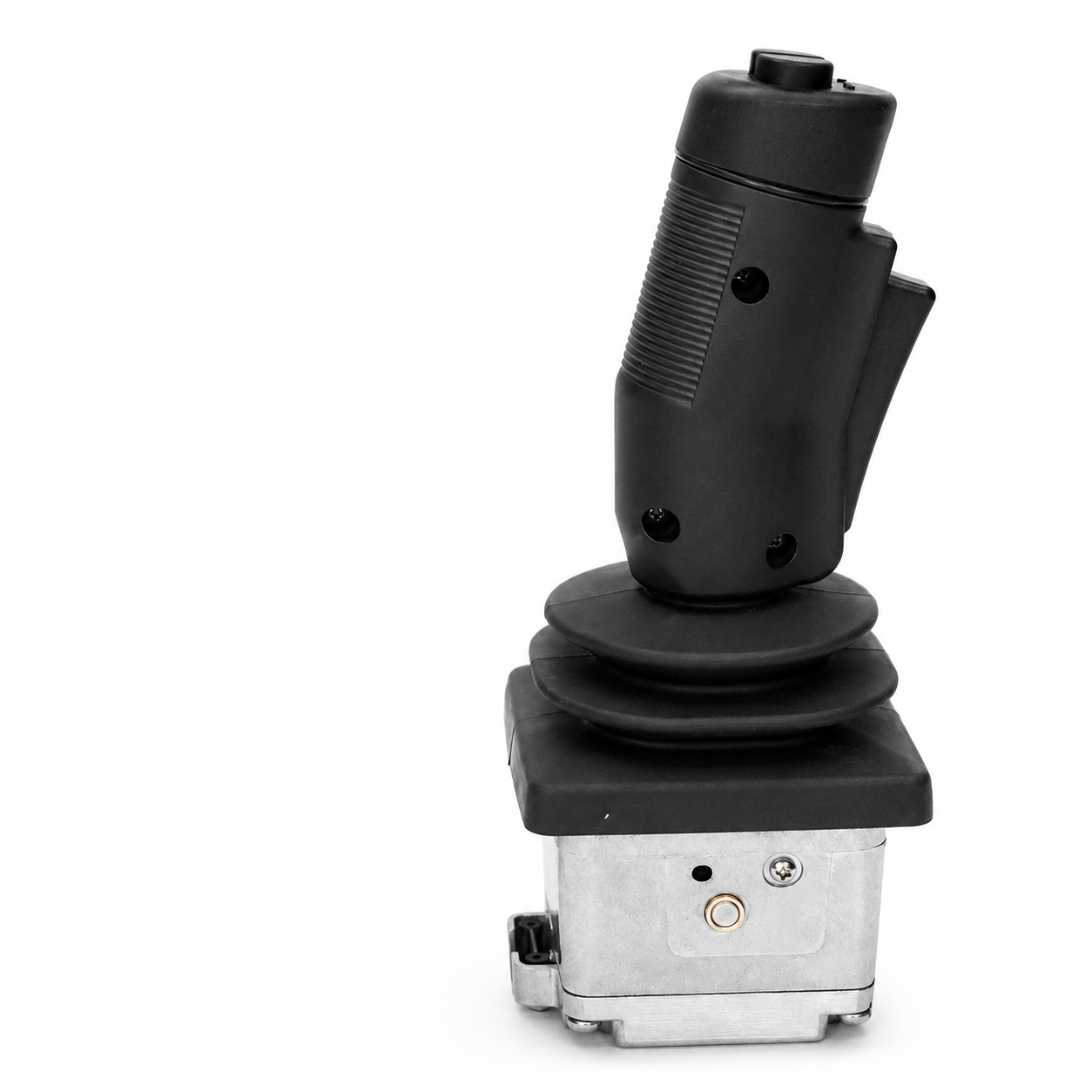

MKF-JS53 многоосевой промышленный джойстик с датчиком Холла
MKF-JS53 промышленный многофункциональный многоосевой симметричный джойстик серии Hall Effect, предназначенный для управления мобильной, строительной, сельскохозяйственной, коммунальной, горнодобывающей и грузоподъёмной техникой. Конструкция рассчитана на длительную эксплуатацию в условиях интенсивных механических нагрузок, вибраций, запылённости, влаги и широкого диапазона рабочих температур.
В основе джойстика используется бесконтактная технология датчиков Холла (Hall Effect), обеспечивающая высокую точность позиционирования, стабильность выходного сигнала и отсутствие механического износа. По сравнению с потенциометрическими решениями технология Hall Effect отличается значительно большим ресурсом, высокой повторяемостью характеристик и устойчивостью к воздействию окружающей среды.
Серия MKF-JS53 выпускается в одноосевом и двухосевом исполнении с автоматическим пружинным возвратом рукоятки в центральное положение. В зависимости от задачи доступны конфигурации с управлением по одной оси, двум осям, перекрёстным либо произвольным направлением перемещения. Джойстик легко интегрируется в панели управления строительной, дорожной, карьерной и сельскохозяйственной техники.
Для различных отраслей промышленности предусмотрены варианты рукояток с кнопками управления, кнопкой присутствия оператора (Deadman Switch), рокерными переключателями и комбинированными органами управления. Это позволяет адаптировать устройство под конкретную машину, систему управления или требования производителя техники.
Особенности
• Бесконтактная технология Hall Effect с высокой точностью измерения положения
• Одноосевое и двухосевое исполнение
• Пропорциональное аналоговое управление
• Автоматический пружинный возврат рукоятки в центральное положение
• Возможность управления по одной оси, двум осям, перекрёстным или произвольным направлениям
• Различные варианты рукояток с кнопками, рокерными переключателями и Deadman Switch
• Компактная конструкция для панельного монтажа
• Высокая устойчивость к механическим нагрузкам и вибрациям
• Степень защиты IP65 со стороны панели
• Длительный срок службы благодаря отсутствию механического износа датчиков
Преимущества
• Плавное и точное пропорциональное управление исполнительными механизмами
• Высокая надёжность при непрерывной промышленной эксплуатации
• Стабильные электрические характеристики на протяжении всего срока службы
• Простая интеграция в новые и существующие системы управления
• Совместимость с различными вариантами органов управления и рукояток
• Подходит для эксплуатации в тяжёлых климатических и производственных условиях
Области применения
• Автомобильные, мостовые и козловые краны
• Экскаваторы, погрузчики, гидроманипуляторы и подъёмные платформы
• Вилочные погрузчики и складская техника
• Тракторы, комбайны и сельскохозяйственные машины
• Дорожно-строительная и коммунальная техника
• Горнодобывающее оборудование и карьерные машины
• Лесозаготовительная техника
• Промышленные панели управления, мобильные машины и специализированная техника
Подбор заказного кода промышленного джойстика MKF-JS53
Заказной код MKF-JS53 используется для точного выбора конфигурации промышленного джойстика под задачу заказчика. В коде последовательно указываются ограничение хода, тип выходного сигнала, исполнение рукоятки и вариант подключения.
Для оформления заказа выберите необходимые параметры в таблице ниже и соберите полный код изделия. Готовый заказной код можно указать при запросе коммерческого предложения или передать специалисту для проверки совместимости.
Конструктор заказного кода MKF-JS53
MKF-JS53
—
ОГРАНИЧЕНИЕ ХОДА
—
ВЫХОД
—
РУКОЯТКА
—
ПОДКЛЮЧЕНИЕ
| Шаг | Параметр | Код | Описание |
|---|---|---|---|
| 1 | Серия | MKF-JS53 | Промышленный джойстик Hall Effect для спецтехники и мобильных машин |
| 2 | Ограничение хода | 1 | Одноосевое управление |
| 2P | Двухосевое управление по крестообразной схеме | ||
| 2C | Двухосевое управление по круговой схеме 360° | ||
| 3 | Выходной сигнал | H01 | Hall Effect 0.5–2.5–4.5 V |
| H02 | Hall Effect 0–2.5–5 V | ||
| H03 | Hall Effect 1.25–2.5–3.75 V | ||
| H04 | Hall Effect 1.0–2.5–4.0 V | ||
| H05 | Hall Effect 1.15–2.5–3.85 V | ||
| 2H01 | Двойной резервированный выход 0.5–2.5–4.5 V | ||
| 2H02 | Двойной резервированный выход 0–2.5–5 V | ||
| 2H03 | Двойной резервированный выход 1.25–2.5–3.75 V | ||
| 2H04 | Двойной резервированный выход 1.0–2.5–4.0 V | ||
| 2H05 | Двойной резервированный выход 1.15–2.5–3.85 V | ||
| 2H06 | Двойной резервированный выход 1–2–4 V и 4–2–1 V | ||
| 4 | Тип рукоятки | MKM | С рукояткой Deadman и качающимся переключателем Rocker Switch |
| MKMNN | Без Deadman и без Rocker Switch | ||
| MKMDN | С Deadman, без Rocker Switch | ||
| MKMNR | Без Deadman, с Rocker Switch | ||
| 5 | Подключение | L | Кабельный вывод |
| A | Разъём A2547HA-14P, шаг 2.54 мм | ||
| XR9E | Автомобильный разъём XR-9E |
| 2C | Двухосевое управление по круговой схеме 360° |
| H01 | Выход Hall Effect 0.5–2.5–4.5 V |
| MKM | Рукоятка с Deadman и Rocker Switch |
| A | Разъём A2547HA-14P |
Основные технические характеристики
| Электрические параметры | |
| Напряжение питания | 5 ±0,5 VDC |
| Потребляемый ток | <11 мА — 1 ось, <22 мА — 2 оси |
| Максимальное входное напряжение | 20 VDC |
| Защита от обратной полярности | -10 VDC |
| Линейность выходного сигнала | ±0,2 V |
| Условия эксплуатации | |
| Рабочая температура | -30°C ... +70°C |
| Температура хранения | -40°C ... +85°C |
| Степень защиты | IP65 со стороны панели |
| Механические характеристики | |
| Угол отклонения рукоятки | ±20° |
| Тип возврата | Пружинный возврат в центр |
| Усилие начала отклонения | 9 Н |
| Максимальное рабочее усилие | 20 Н |
| Допустимая нагрузка | >300 Н |
| Ресурс | >1 000 000 циклов |
| Масса | 450 г без рукоятки |
