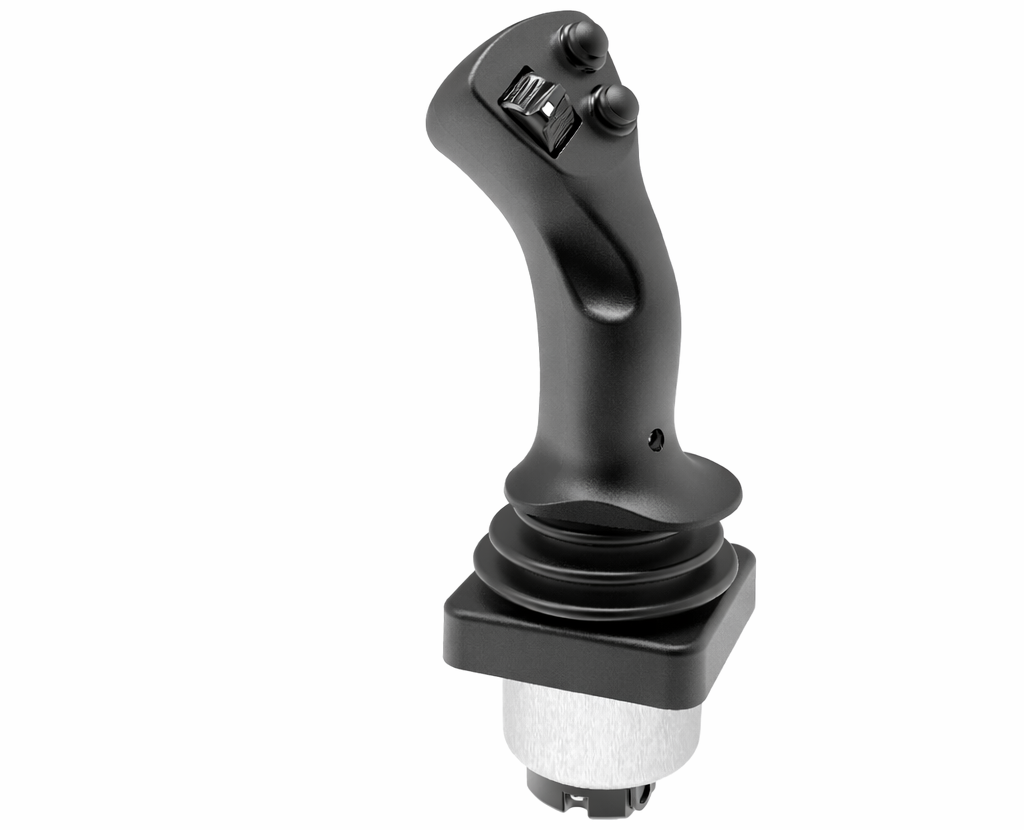

MKF-JS13-V1 промышленный джойстик с пружинным и фрикционным позиционированием

MKF-JS13-V1 многоосевой промышленный джойстик на базе бесконтактного датчика Холла для спецтехники.

Разработанный для систем, где критически важны эргономика, надёжность и стабильность сигнала. Конструкция выполнена из нержавеющей стали и алюминиевого сплава и рассчитана на длительную эксплуатацию в тяжёлых условиях. Устройство герметизировано до уровня IP65 (над фланцем) и предназначено для применения в мобильной технике, промышленном оборудовании и операторских панелях.

Габариты и размеры MKF-JS13-V1:
• Общая высота изделия: 247.06 мм
• Высота до верхней части рукоятки: 192.26 мм
• Высота рукоятки: 144.91 мм
• Ширина рукоятки: 45.4 мм
• Глубина (толщина рукоятки): 45.57 мм

Размеры корпуса:
• Высота корпуса под панелью: 54.8 мм
• Промежуточная высота: 40.8 мм
• Высота до фланца: 47.35 мм
• Дополнительный размер: 28.35 мм

Монтажные размеры:
• Размер монтажного фланца: 83 × 83 мм
• Посадочное отверстие (вырез в панели): Ø67 мм
• Межцентровое расстояние отверстий: 56.5 × 56.5 мм
• Крепёжные отверстия: 4 × Ø5.5 мм

Основные особенности:

• Бесконтактный датчик Hall effect
• Ресурс более 10 000 000 циклов
• Полная температурная линейная коррекция
• Степень защиты IP65 (над фланцем)
• Возможность конфигурации до нескольких осей
• Аналоговые и цифровые интерфейсы
• Прочный металлический корпус (нержавеющая сталь + алюминиевый сплав)

Типы механики рычага

Доступны варианты исполнения:

• Пружинный возврат (Spring return)
• Фрикционная фиксация (Friction hold)
• Фрикционное позиционирование вперёд/назад
• Пружинный возврат влево/вправо

Механические характеристики:

Материал: нержавеющая сталь + алюминиевый сплав
Угол отклонения: ±30° или ±20°
Количество осей: 1 / 2 / 3 / многокоординатное исполнение
Ресурс: >10 000 000 циклов
Рабочая температура: −40°C ~ +70°C
Температура хранения: −50°C ~ +80°C
Степень защиты: IP65 (над фланцем)

Электрические характеристики:

Тип сенсора: Hall effect
Питание: DC 5V или DC 9–36V
Потребление: <32mA
Рабочий ток: <50mA (при 5V)

Минимальное рабочее напряжение:
• 4.2V (версия 5V)
• 9V (версия 9–36V)

Максимальное входное напряжение:
• 5.5V (5V версия)
• 36V (9–36V версия)

Выходные сигналы
• Аналоговое напряжение
• RS232 • RS422 • RS485 • CAN • USB • Switch output

Аналоговый выход:
• Центр: 2.5V или 50% Vdd
• Диапазоны:
0.3–4.7V / 0.5–4.5V / 1–4V
• Нагрузка: >1kΩ

Коммутационная способность
Кнопочный переключатель: 1A / 24V
Концевой выключатель: 1A / 24V

Монтаж
• Установка через фланец / Квадратный фланец с четырьмя точками крепления
• Защита IP65 обеспечивается над уровнем фланца
• Размеры соответствуют чертежу MKF-JS13-V1
• Панельный монтаж (установка сверху вниз)
• Совместим со стандартными промышленными панелями управления
