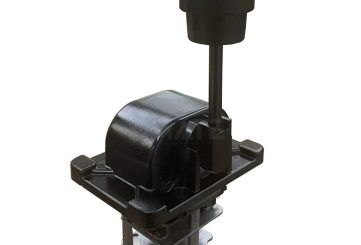

MKF-JS13 многоосевой джойстик, датчик Холла, правая/левая рука, панельный монтаж
MKF-JS13 профессиональный многоосевой промышленный джойстик с сенсорами Холла, предназначенный для точного позиционирования и управления. Изготовлен из нержавеющей стали и алюминиевого сплава, оснащён системой автоматического возврата пружиной и эргономичной рукояткой, адаптированной под левую или правую руку. Используются немецкие высокоточные сенсоры Холла с линейной коррекцией по всему температурному диапазону, обеспечивающие плавное и стабильное управление. Класс защиты IP65 позволяет эксплуатировать устройство в пыльных и влажных условиях. Подходит для применения в промышленных роботах, медицинском оборудовании, оптических приборах, системах видеонаблюдения и тяжёлых эксплуатационных условиях.
Особенности:
- Многоосевой промышленный джойстик (1, 2, 3 или более осей)
- Высокоточные сенсоры Холла с температурной компенсацией
- Автоматический возврат в центр (пружинный механизм)
- Эргономичный дизайн для управления правой или левой рукой
- Корпус из нержавеющей стали и алюминиевого сплава
- Возможность различных схем движения: прямолинейная, крестовая, квадратная
- Класс защиты IP65 — устойчивость к пыли и влаге
- Несколько интерфейсов выхода: аналоговый, CAN, RS232, RS422, USB, дискретный
- Длительный срок службы — до 5 миллионов циклов
Технические характеристики:
- Количество осей: 1 / 2 / 3
- Кнопки: несколько кнопочных переключателей (опционально)
- Тип сенсора: эффект Холла
- Диапазон перемещения: прямой / крестовой / квадратный
- Угол отклонения по оси X: ±20°
- Возврат: пружинный, автоматический в центр
- Питание: DC 5V или 9–36V (опционально)
- Выходные сигналы: аналоговый (0.5–4.5V), RS232, RS422, CAN, USB, дискретный
- Материал: алюминиевый сплав, нержавеющая сталь
- Степень защиты: IP65
- Срок службы: >5 млн операций
- Рабочая температура: –40°C … +70°C
- Монтаж: панельный
Преимущества:
- Высокая точность и плавность хода
- Совместим с промышленными и медицинскими системами
- Устойчив к температурным колебаниям и внешним воздействиям
- Надёжный корпус из металла
- Универсальность интерфейсов и вариантов исполнения
Применение:
- Промышленные роботы и манипуляторы
- Оборудование видеонаблюдения и PTZ-камеры
- Медицинская техника
- Оптические и измерительные приборы
- Системы дистанционного управления
- Машиностроение, гидравлическое и транспортное оборудование
Подбор заказного кода промышленного джойстика MKF-JS13
Заказной код MKF-JS13 используется для точного выбора конфигурации промышленного джойстика под задачу заказчика. В коде последовательно указываются тип рукоятки, исполнение для правой или левой руки, количество осей, механизм возврата, выходной сигнал, напряжение питания и дополнительные опции.
Чтобы исключить ошибку при заказе, выберите нужные параметры в таблице ниже и соберите полный код изделия. Готовый заказной код можно указать при запросе коммерческого предложения или передать специалисту для проверки совместимости.
Конструктор заказного кода MKF-JS13
MKF-JS13
РУКОЯТКА
L / R
ОСИ
ВОЗВРАТ
ВЫХОД
ПИТАНИЕ
XXXX
| Шаг | Выберите параметр | Код | Описание |
|---|---|---|---|
| 1 | Исполнение рукоятки | A | 6 кнопок |
| B | 3 кнопки + Rocker Switch | ||
| C | 2 кнопки + Thumbwheel | ||
| D | 2 кнопки + Thumbwheel + Rocker Switch | ||
| E | 4 кнопки + Thumbwheel | ||
| F | Индивидуальная панель управления | ||
| 2 | Исполнение | L | Для левой руки |
| R | Для правой руки | ||
| 3 | Количество осей | 1Y | Одноосевое управление |
| 2P | Двухосевое (крестообразное) | ||
| 2Q | Двухосевое (квадрат) | ||
| 2C | Двухосевое (круговое) | ||
| 4 | Механизм возврата | BCP | Пружинный возврат |
| CD | Фрикционная фиксация | ||
| 5 | Выходной сигнал | H01 | Hall 0.5–2.5–4.5 В |
| USB | USB | ||
| RS232 | RS232 | ||
| RS422 | RS422 | ||
| RS485 | RS485 | ||
| CAN | CAN Bus | ||
| SW | Дискретный сигнал | ||
| 6 | Напряжение питания | S | DC 5 В |
| W | DC 9–36 В | ||
| 7 | Индивидуальное исполнение | XXXX | Специальная конфигурация по согласованию |
| B | Рукоятка: 3 кнопки + Rocker Switch |
| R | Исполнение для правой руки |
| 2P | Двухосевое (крестообразное) |
| BCP | Пружинный возврат |
| CAN | Интерфейс CAN Bus |
| W | Питание DC 9–36 В |
Примеры моделей: H56-MKF-JS13-CAN-S-2Q-MS00-24W-6617
