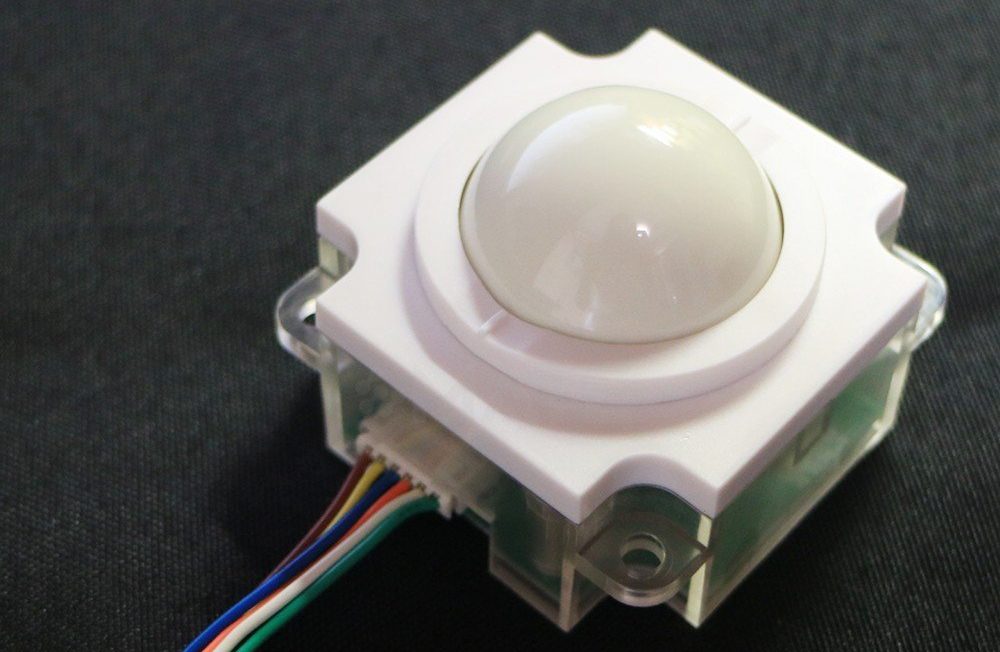

MKF-36B промышленный оптический трекбол 36 мм IP65 для встраивания
MKF-36B — компактный промышленный оптический трекбол диаметром 36 мм, предназначенный для встраивания в клавиатуры, операторские панели, консоли и специализированное оборудование. Модель обеспечивает плавное и точное управление курсором при минимальных габаритах и позволяет отказаться от отдельной компьютерной мыши.
Оптическая система поддерживает разрешение от 100 до 1000 CPI. Шар изготовлен из эпоксидной смолы, свободно вращается в любом направлении и может извлекаться для очистки.
Конструкция имеет степень защиты IP65 и рассчитана на эксплуатацию в условиях пыли, влаги, загрязнений и воздействия жидкостей. Благодаря компактному исполнению MKF-36B подходит для медицинского, промышленного, военного и коммерческого оборудования.
Особенности
• Промышленный оптический трекбол
• Диаметр шара: 36 мм
• Разрешение: 100–1000 CPI
• Свободное вращение шара в любом направлении
• Плавное и точное управление курсором
• Съёмный шар для удобной очистки
• Компактное встраиваемое исполнение
• Степень защиты IP65
• Защита от пыли и воздействия жидкостей
• Устойчивость к химическим воздействиям
• Интерфейс USB или PS/2
• Подходит для интеграции в клавиатуры и панели управления
• Ресурс более 2 000 000 циклов
Механические характеристики
• Тип устройства: промышленный оптический трекбол
• Диаметр шара: Ø36 мм
• Материал шара: эпоксидная смола
• Направление вращения: свободное, 360°
• Максимальное усилие перемещения: 0,196 Н (20 гс)
• Ресурс: более 2 000 000 циклов
• Исполнение: встраиваемый модуль
Электрические характеристики
• Питание: DC +5 В ±5 %
• Потребляемый ток: менее 30 мА
• Разрешение: 100–1000 CPI
• Интерфейс: USB / PS2
• EMC: EN 55032:2015, EN 55035:2017
Подключение

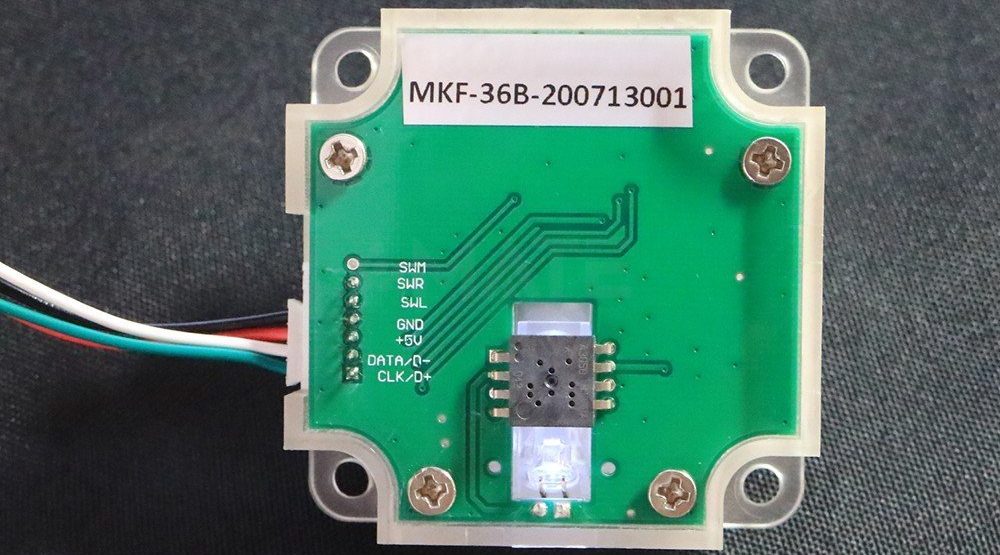

Для показанного на чертеже 6-контактного исполнения:
• Контакт 1 — RIGHT
• Контакт 2 — LEFT
• Контакт 3 — GND
• Контакт 4 — +5 V
• Контакт 5 — DATA
• Контакт 6 — CLK
Конкретная схема подключения зависит от выбранного интерфейса USB или PS/2.
Условия эксплуатации
• Рабочая температура: −20…+55 °C
• Температура хранения: −30…+60 °C
• Степень защиты: IP65
• Защита от пыли, влаги и жидкостей
• Соответствие: CE, FCC, RoHS
• Гарантия: 1 год
Габаритные и монтажные размеры
• Общий размер монтажной рамки: 58 × 58 мм
• Межосевое расстояние крепёжных отверстий: 48 × 48 мм
• Диаметр шара: Ø36 мм
• Общая глубина модуля по чертежу: около 31 мм
• Выступ шара относительно лицевой части: около 13 мм
• Монтаж: встраиваемый
Применение
• Промышленные клавиатуры
• Операторские панели и консоли
• Медицинское оборудование
• Военная и специальная техника
• Защищённые промышленные компьютеры
• Морское оборудование
• Терминалы управления
• Контрольно-измерительное оборудование
• Компактные рабочие места, где невозможно использовать отдельную мышь
