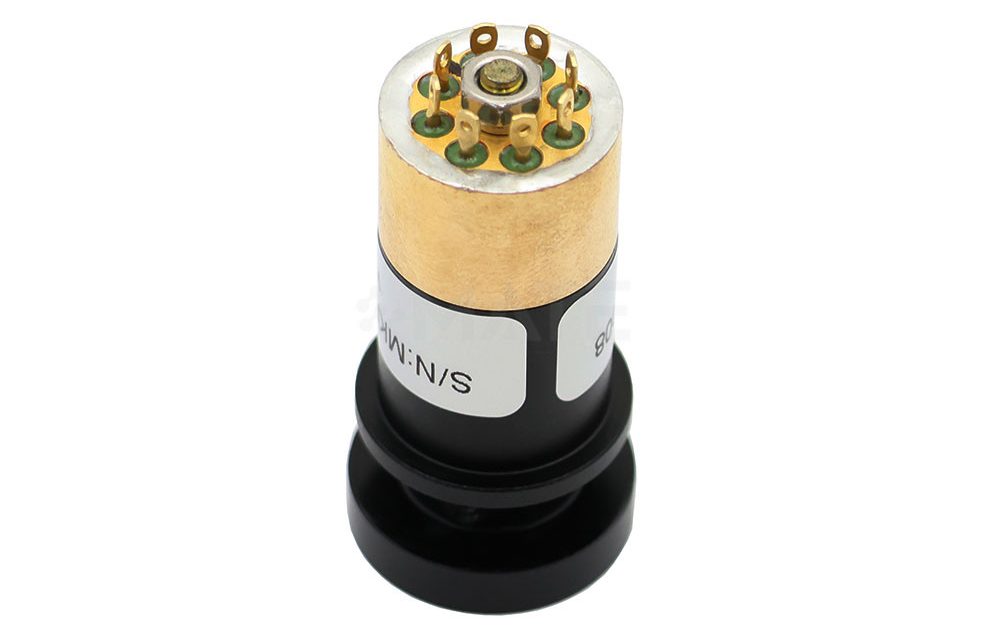

MKF-TFS-05 двухосевой промышленный датчик усилия X/Y для панельного монтажа

MKF-TFS-05 компактный двухосевой промышленный датчик усилия для точного управления по направлениям X/Y. Модель предназначена для встраивания в панели управления и специализированное оборудование, где требуется высокая точность, минимальные габариты и управление без значительного механического перемещения рукоятки.

Внутри устройства используется высокодинамический чувствительный элемент, сопротивление которого изменяется под воздействием внешнего усилия. Благодаря этому MKF-TFS-05 обеспечивает непрерывный пропорциональный выходной сигнал без выраженной мёртвой зоны.

Корпус изготовлен из авиационного алюминиевого сплава с применением нержавеющей стали и бериллиевой меди. Конструкция рассчитана на эксплуатацию в расширенном температурном диапазоне и выдерживает вибрационные и ударные нагрузки.

Особенности

• Двухосевое управление по направлениям X / Y
• Управление по величине приложенного усилия
• Непрерывный пропорциональный выход
• Отсутствие выраженной мёртвой зоны
• Рабочее усилие 0–15 Н
• Максимально допустимое усилие до 120 Н
• Компактное встраиваемое исполнение
• Корпус из авиационного алюминиевого сплава
• Высокая устойчивость к вибрациям и ударам
• Рабочая температура от −40 до +80 °C
• MTBF до 100 000 часов
• Панельный монтаж

Механические характеристики

• Тип устройства: двухосевой датчик усилия
• Оси измерения: X / Y
• Рабочее усилие: 0–15 Н
• Максимально допустимое усилие: 120 Н
• Основные материалы: алюминиевый сплав, нержавеющая сталь, бериллиевая медь
• Тип исполнения: встраиваемый
• Тип соединения: пайка
• Масса: 22 ±2 г
• Конструкция корпуса: втулочного типа

Электрические характеристики

• Максимальное входное напряжение: +10 В DC
• Нулевой уровень: 5 ±0,150 В DC при +25 °C
• Выход при полном диапазоне: 3,86 ±0,25…6,14 ±0,25 В DC при +25 °C
• Разрешение: непрерывный выход
• Мёртвая зона: отсутствует
• Температурная чувствительность: ±0,4 % F.S./°C
• Дополнительный температурный коэффициент: ±0,06 % F.S./°C
• Нулевой гистерезис: не более ±0,020 В DC в течение 2 секунд после снятия усилия
• Суммарный температурный дрейф нуля: не более ±0,050 В DC
• Связь между осями: менее 8 %
• Линейность: согласно спецификации производителя — >±2 % от полной шкалы
• Сопротивление изоляции: более 100 МОм при 50 В
• Испытательное напряжение: 50 В, ток менее 1,0 мА

Подключение

• Отдельные каналы X и Y
• Питание: +10 В DC
• Общий провод: GND
• Выходы: X-AXIS / Y-AXIS
• Подключение через контактные выводы в нижней части корпуса

Условия эксплуатации

• Рабочая температура: −40…+80 °C
• Температура хранения: −55…+85 °C
• Ударная нагрузка: до 30 g
• Форма ударного импульса: полусинус
• Длительность импульса: 11 мс
• Вибрация: до 10 g
• Диапазон частот вибрации: 55–2000 Гц
• MTBF: около 100 000 часов

Габаритные размеры

• Общая высота: 44 мм
• Высота верхней части: 9 мм
• Высота основного корпуса по чертежу: 29,7 мм
• Диаметр цилиндрической части корпуса: Ø16,6 мм
• Максимальный диаметр нижней части: Ø20 мм
• Монтажные размеры: Ø20 / Ø17 мм согласно спецификации производителя
• Монтаж: панельный, встраиваемый

Применение

• Авиационные и аэрокосмические системы
• Бронированная и специальная техника
• Системы командования и управления
• Дистанционные пульты
• Системы слежения и наведения
• Промышленная автоматизация
• Медицинское оборудование
• Специализированные операторские панели
• Точные системы управления, где требуется минимальное перемещение органа управления
