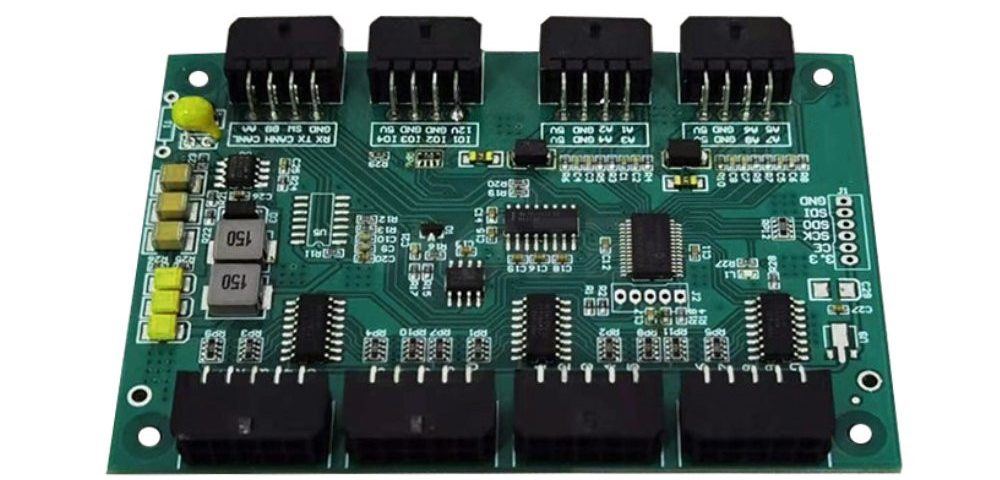

MKF-C100-EB эмуляторная плата с CAN-интерфейсом

MKF-C100-EB
Эмуляторная плата сбора данных с интерфейсом CAN, стандарт протокола CAN2.0B.
Поддерживает стандартные и расширенные идентификаторы кадров, а также удалённые кадры.
CAN-ID и параметры протокола настраиваются пользователем через RS232.
Совместима со стандартами CIA J1939 и CANopen.
Предназначена для панелей управления, симуляторов и систем автоматизации.
Габариты:
— Размеры: 100 × 70 × 12 мм (Д × Ш × В)
— Монтажные отверстия: 90 × 60 мм, Ø3,0 мм
Механические характеристики:
— Аналоговые входы: 8 каналов (0…5 В, 12-бит)
— Входы/выходы: до 20 кнопок или переключателей
— Индикаторы: 1 питание, 1 функция, 2 программируемых LED
— Интерфейсы: CAN2.0 (J1939, CANopen), RS232
Электрические характеристики:
— Питание: 5 В DC
— CAN-ID: настраиваемый, поддержка стандартного и расширенного кадра
— CAN-скорости: 125K / 250K / 500K / 1000K
— Форматы данных: CAN — 8 байт, RS232 — 13 байт
— Режимы передачи: циклический (master) и запросный (slave)
— Интервал передачи: 10…100 мс
Надёжность и управление:
— Поддержка удалённого кадра (Remote Frame)
— Возможность параметризации протокола и настройки центра осей
— Интерпретация осей и кнопок в HEX-данных
— До 8 осей с автоцентрированием или фиксированным позиционированием
— Функции сброса и опроса состояния устройства
Комплект поставки:
— Соединительные кабели 3.0 мм: 8P × 4 шт., 10P × 4 шт.
Область применения:
— Панели управления и тренажёры
— Машиностроение, транспортные системы, спецтехника с CAN-шиной
— Автоматизированные комплексы
— Медицинские и лабораторные установки
Примеры моделей:
— MKF-C100-EB (базовая версия)
— MKF-C100-EB-RS (с приоритетом интерфейса RS232)
— MKF-C100-EB-CAN (с приоритетом интерфейса CAN)
