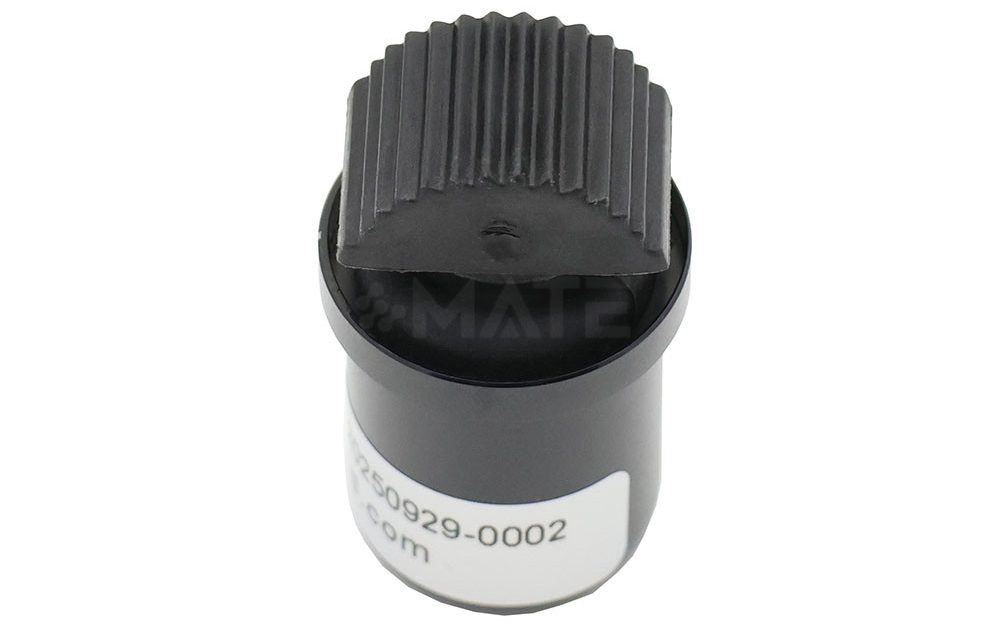

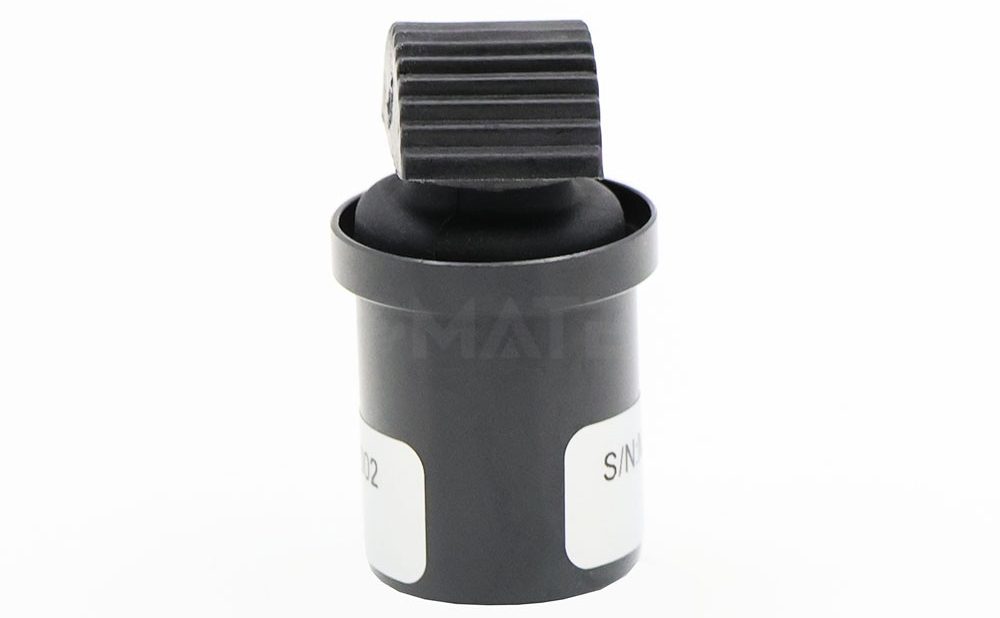

MKF-TS88 промышленный трёхпозиционный мини-джойстик с нажатием, IP64
MKF-TS88 компактный промышленный трёхпозиционный переключатель-джойстик для панельного монтажа. Устройство сочетает два направления отклонения рукоятки и дополнительное осевое нажатие, позволяя реализовать три независимые команды в одном миниатюрном корпусе.
Модель изготовлена из алюминиевого сплава с чёрным анодированным покрытием и оснащена влагозащищёнными микропереключателями. Пружинный механизм автоматически возвращает орган управления в исходное положение после снятия усилия.
MKF-TS88 предназначен для промышленных панелей, пультов управления и оборудования, где требуется компактный и надёжный переключатель для выбора направления, режима или подтверждения команды.
Принцип работы
• POS 1 — отклонение в первом направлении
• POS 2 — отклонение в противоположном направлении
• POS 3 — вертикальное нажатие
• После снятия усилия переключатель автоматически возвращается в исходное положение
• Каждая функция реализована отдельным перекидным контактом COM / NC / NO
• Пропорциональный аналоговый сигнал отсутствует
Особенности
• 3 независимые функции управления
• Два направления отклонения + осевое нажатие
• Пружинный автоматический возврат
• Влагозащищённые микропереключатели
• Корпус из алюминиевого сплава
• Чёрное анодированное покрытие
• Компактное панельное исполнение
• Рабочее усилие 0–3 Н
• Степень защиты IP64
• Рабочая температура −30…+70 °C
• Электрическая нагрузка до 0,5 А при 30 В DC
Механические характеристики
• Тип устройства: трёхпозиционный переключатель-джойстик
• Функции: POS 1 / POS 2 / POS 3 PUSH
• Отклонение в каждую сторону: 8,5° ±1°
• Полный угол между крайними положениями: 17° ±2°
• Тип возврата: пружинный
• Рабочее усилие: 0–3 Н
• Материал корпуса: алюминиевый сплав
• Покрытие корпуса: чёрное анодирование
• Материал управляющей головки: чёрный Nylon 151
• Масса: около 15 г
• Механический ресурс: около 30 000 циклов
Электрические характеристики
• Тип переключателей: самовозвратные микропереключатели
• Схема контактов: COM / NC / NO
• Максимальная нагрузка: 0,5 А при 30 В DC
• Электрический ресурс: около 10 000 циклов

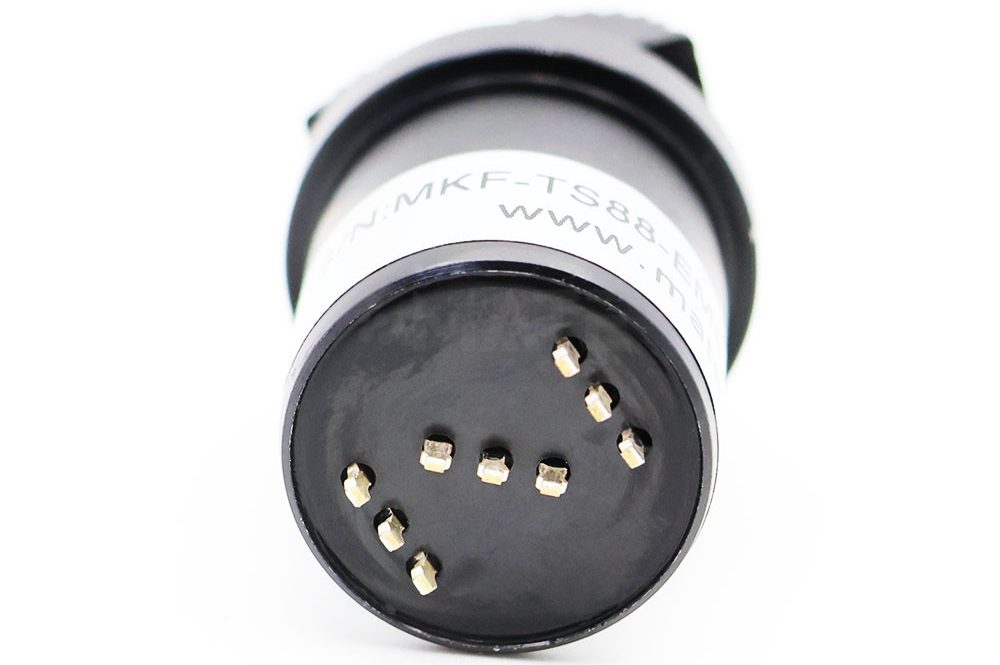

Контактная схема
Для каждого положения предусмотрены:
• COM — общий контакт
• NC — нормально замкнутый контакт
• NO — нормально разомкнутый контакт
Отдельные контактные группы используются для POS 1, POS 2 и POS 3 PUSH.
Условия эксплуатации
• Рабочая температура: −30…+70 °C
• Температура хранения: −45…+75 °C
• Степень защиты: IP64
Габаритные и монтажные размеры
• Общая высота: 37,5 ±1 мм
• Диаметр внешней части корпуса: Ø22 ±0,10 мм
• Диаметр монтажной части корпуса: Ø19 мм
• Диаметр монтажного отверстия в панели: Ø19 +0,1/0 мм
• Длина нижней части корпуса: 22,9 ±0,10 мм
• Ширина управляющей головки: 13,5 мм
• Полный угол отклонения: 17° ±2°
• Отклонение от центра: 8,5° ±1°
• Монтаж: панельный
Применение
• Промышленные панели управления
• Операторские пульты
• Станки и производственное оборудование
• Транспортная техника
• Морские системы
• Специализированные контроллеры
• Панели выбора режимов
• Системы дистанционного управления
• Оборудование с ограниченным пространством для органов управления
