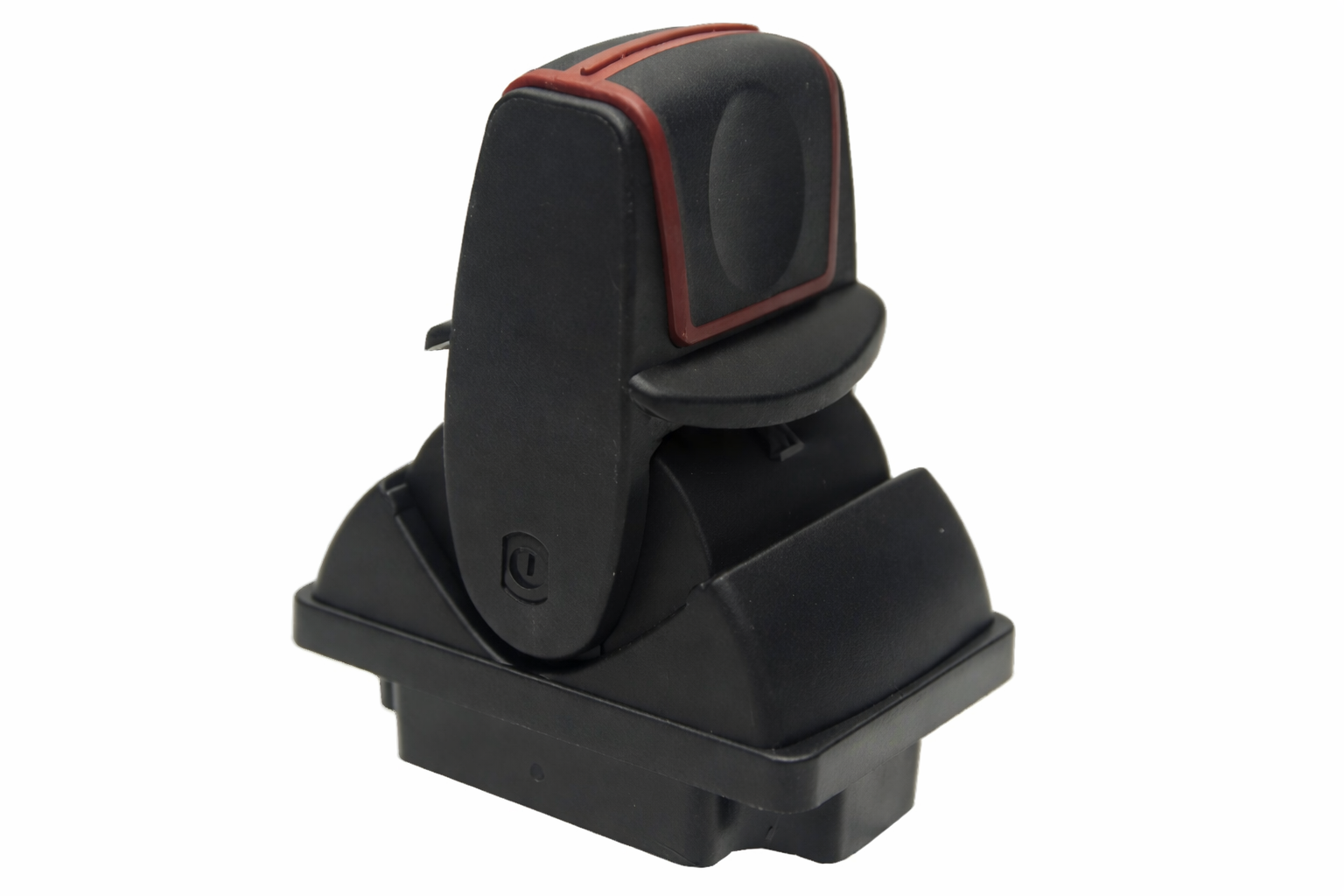

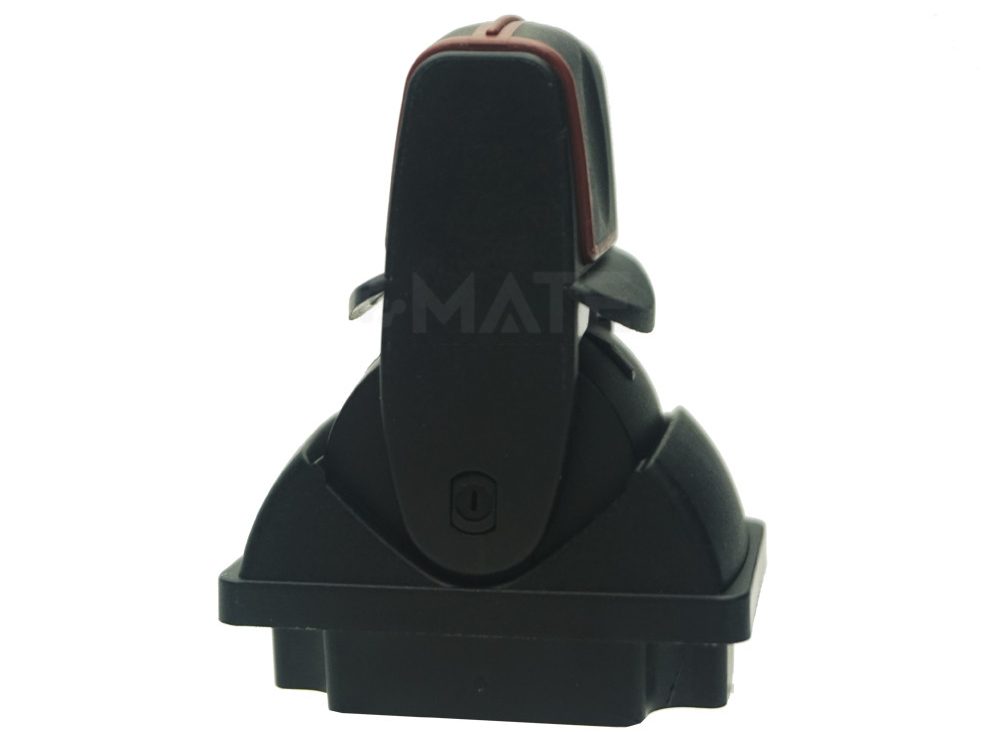

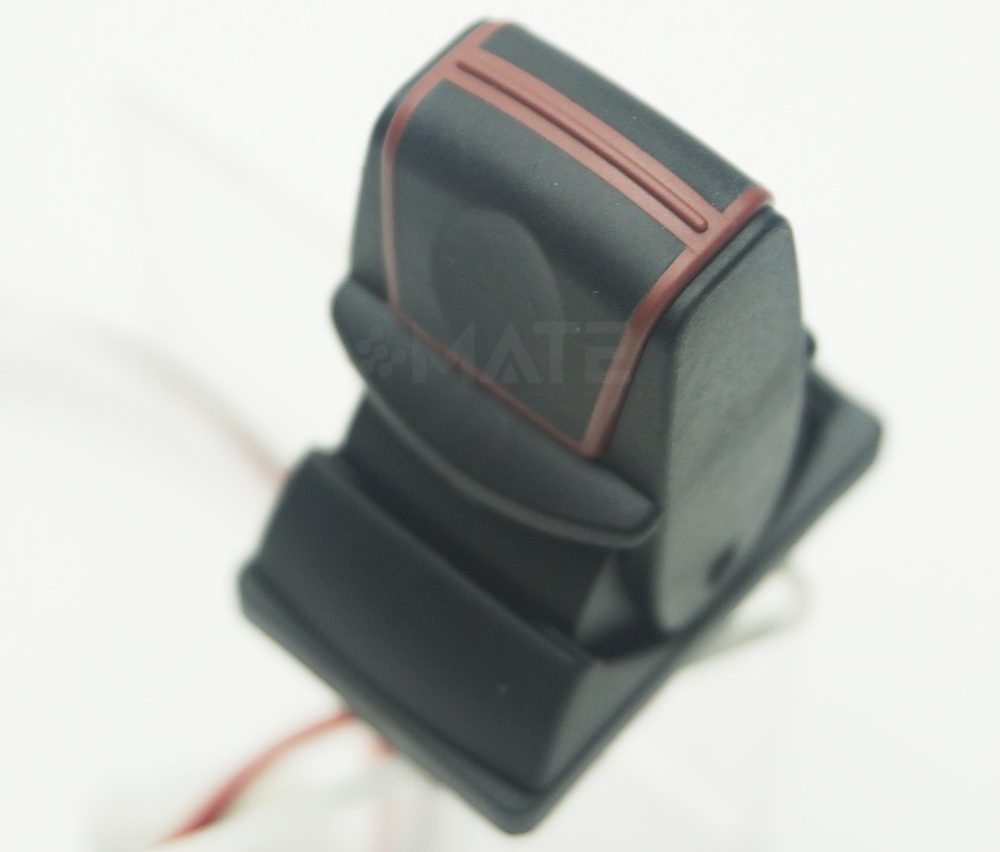

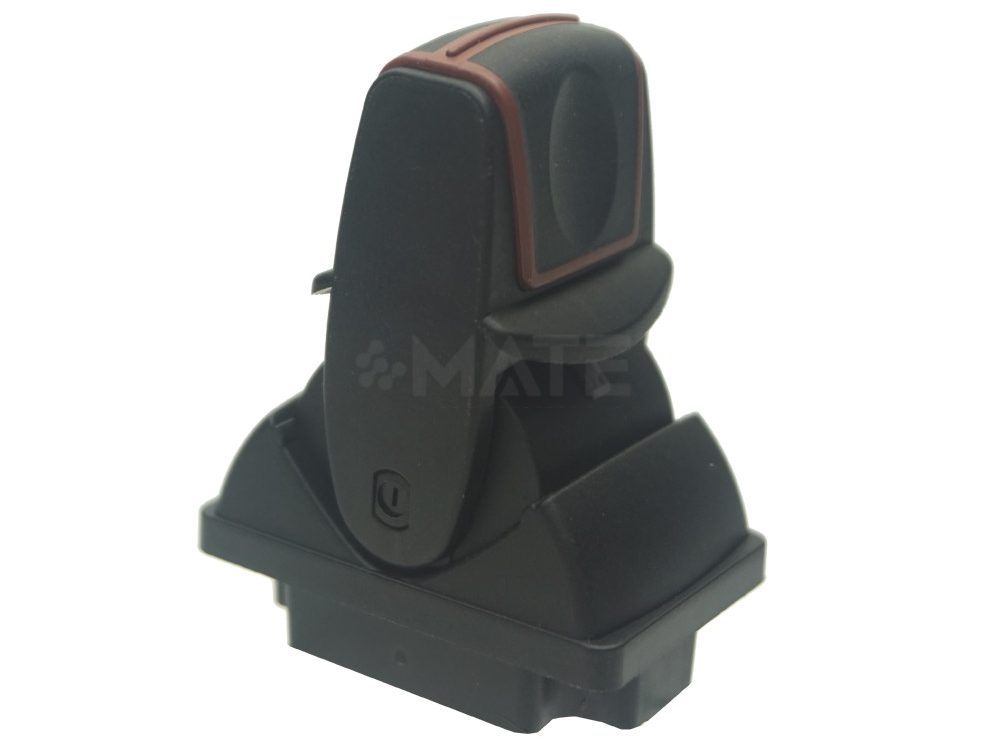

MKF-TS18 промышленный одноосевой джойстик

MKF-TS18 одноосевой промышленный джойстик MKF-TS18 с пружинным возвратом в центр и возможностью фиксации в крайних положениях. Оснащён бесконтактным датчиком Холла с линейной коррекцией, обеспечивающим точный и стабильный аналоговый сигнал 0.5–2.5–4.5V (или 0.3–4.7V / 0.5–4.5V в зависимости от исполнения). Компактная и прочная конструкция с классом защиты IP67 по электрической части и IP54 по механике устойчива к вибрациям, пыли и перепадам температур.
Джойстик рассчитан на эксплуатацию в составе гидравлических, транспортных, строительных и сельскохозяйственных систем управления. Возможны различные исполнения с функцией фиксации по краям (Boundary Lock), пружинным возвратом, а также варианты разъёмов Molex Mini-Fit Jr. или Deutsch. Благодаря точности, долговечности и надёжности, MKF-TS18 подходит для задач, где требуется прецизионное аналоговое управление.

Механические характеристики
• Количество осей: 1
• Тип действия: пружинный возврат / возврат с фиксацией на концах (BR1/BR2)
• Угол отклонения: ±40°
• Угол фиксации (опция): ±33°
• Нагрузка на ось: до 200 N (при 35 мм от точки опоры)
• Тип возврата: пружинный
• Механический ресурс: > 3 000 000 циклов
• Монтаж: панельный
• Материал корпуса: инженерный пластик
• Размер выреза панели: 37.0 × 26.0 мм, радиус углов R3.0 мм
• Размер передней панели: 37.0 × 26.0 мм

Электрические данные
• Сенсор: бесконтактный Hall effect
• Питание: DC +5V ±0.5V
• Потребление: ≤ 13.5 мА (один сенсор)
• Варианты выходных сигналов:
– H47 — 0.3–4.7V
– H01 — 0.5–4.5V
– 2H01D — двойной выход 0.5–4.5V (redundant)
• Импеданс выхода: 2 Ω
• Разъёмы:
– Molex Mini-Fit Jr. 5557
– Deutsch 282105-1
• Длина кабеля: 300 мм

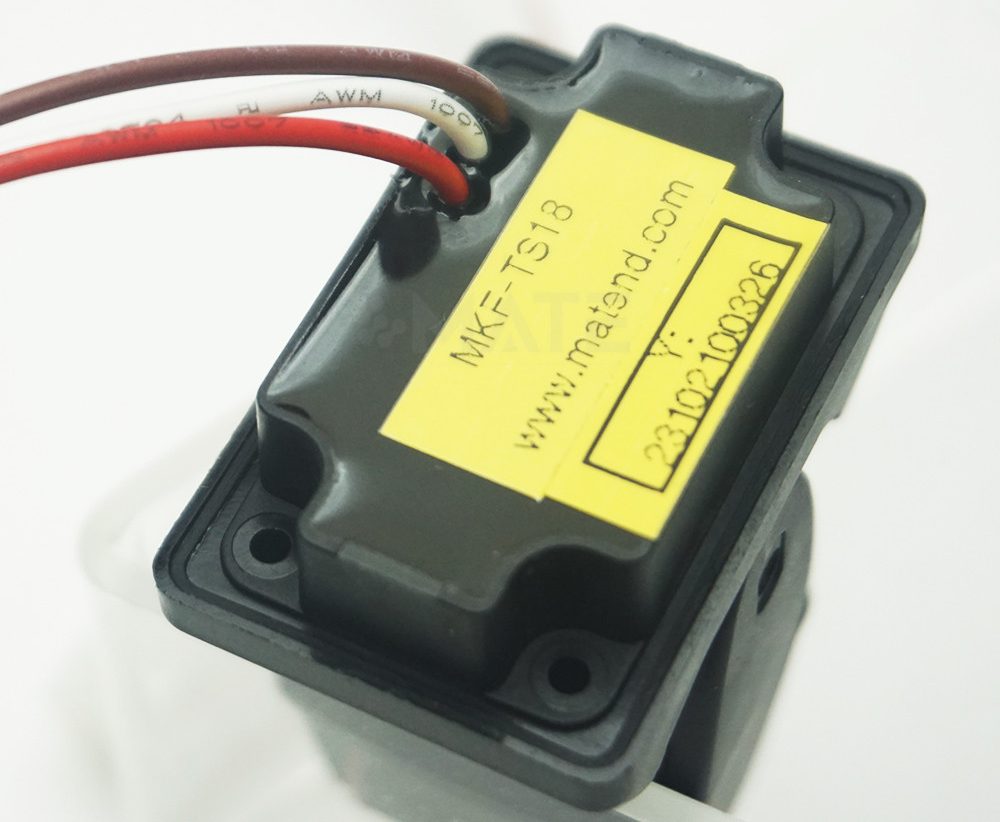

• Распиновка (single output):

Красный — +5V
Белый/Жёлтый — Signal
Коричневый/Чёрный — GND

Экологическая устойчивость
• Рабочая температура: –40°C ~ +85°C
• Температура хранения: –45°C ~ +105°C
• Степень защиты:
– IP67 — электрическая часть
– IP54 — механическая часть
• Вибрация: устойчивая к промышленным нагрузкам
• Атмосферное давление: 60–106 кПа

Надёжность
• Тип сенсора: бесконтактный (Hall effect)
• Срок службы: > 3 000 000 циклов
• Высокая термо- и виброустойчивость
• Возможность индивидуальной конфигурации выходных сигналов
• Соответствие промышленным стандартам надёжности

Применение
Строительная и сельскохозяйственная техника, гидравлические и электрогидравлические системы, промышленные консоли и пульты операторов, мобильные установки, дистанционные системы управления механизмами, подъёмно-транспортное оборудование, а также решения для автоматизации, где требуется прецизионное аналоговое управление в тяжёлых условиях эксплуатации.
