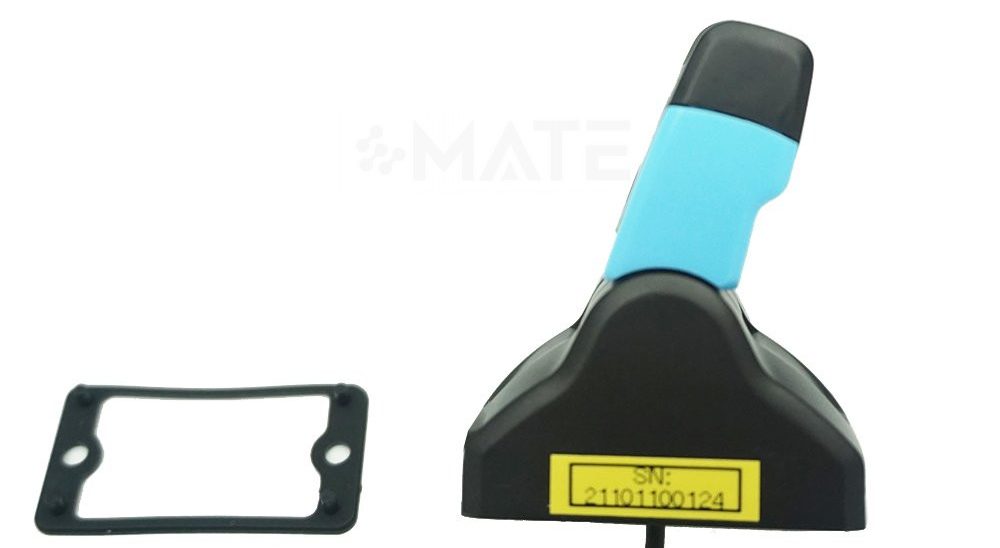

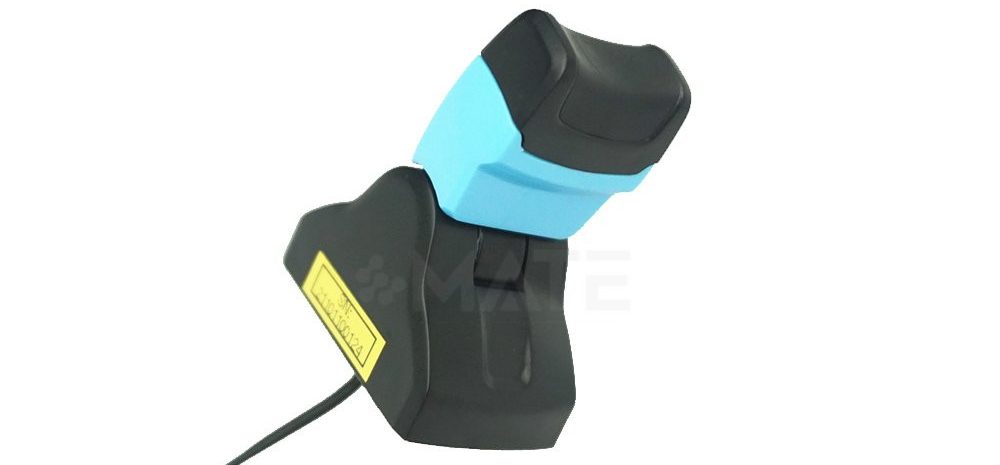

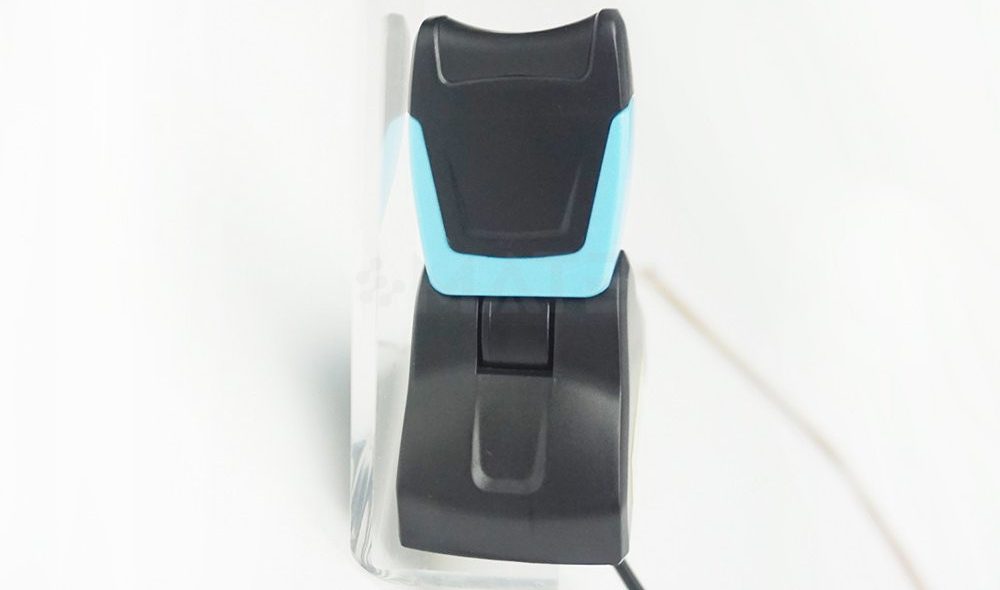

MKF-TS03 компактный одноосевой джойстик с датчиком Холла
MKF-TS03 — компактные одноосевые джойстики с эффектом Холла.
— Используется высокоточный датчик Холла (Германия) с линейной компенсацией по всему диапазону температур и многоточечной калибровкой.
— Бесконтактная конструкция подвижных элементов и сенсора гарантирует долговечность и стабильность работы.
— Доступны различные варианты возвратного механизма: автоматический возврат пружиной, фиксация в крайних положениях или фрикционное позиционирование.
— Благодаря надежности и устойчивости к нагрузкам, серия применяется в строительной технике, гидравлическом управлении и других промышленных системах.
Механические характеристики
— Действие рычага: пружинный возврат или фрикционное удержание
— Угол отклонения рычага: ±30°
— Материал конструкции: высококачественный инженерный пластик + металлическая база
— Размер основания: 43 × 25 × 51 мм
— Ресурс работы: более 10 миллионов циклов
Электрические характеристики
— Тип сенсора: эффект Холла
— Линейность: <0.3%
— Выходные сигналы (опции):
• 0.3–4.7V (H47)
• 0.5–4.5V (H01)
• Двойные кросс-сигналы (2H47, 2H01)
• Двойные независимые сигналы (2H47D, 2H01D)
• Двойные синфазные сигналы (2H47H, 2H01H)
— Питание: DC 3.3V или 5V (рабочий диапазон 3.0–5.5V)
— Потребляемый ток: 12 mA (одинарный сенсор), 23 mA (двойной сенсор)

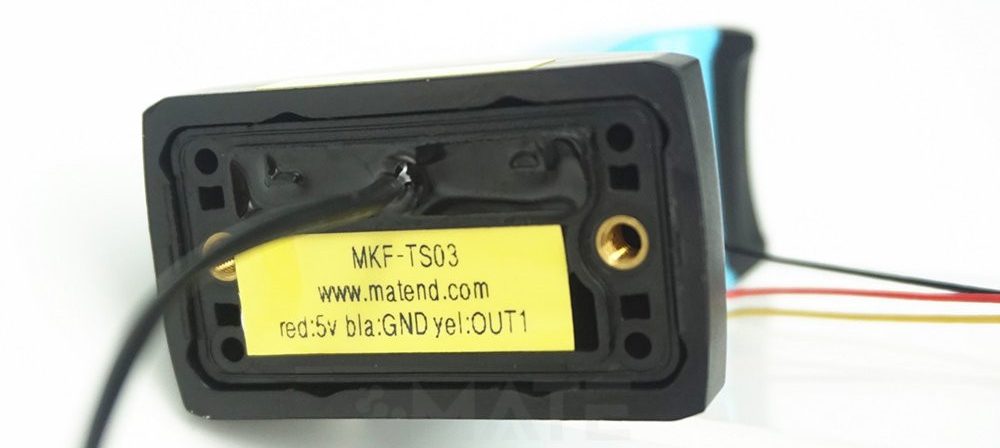

— Выводы: стандартная жгут-проводка 18 см, цветовая маркировка (+5V красный, GND чёрный, Out1 жёлтый, Out2 зелёный)
Экологическая устойчивость
— Рабочая температура: –40℃ … +70℃
— Температура хранения: –50℃ … +80℃
— Степень защиты: IP54 (над фланцем)
Примеры полных моделей (с расшифровкой)
MKF-TS03-H47-BCP-BK-1-Y (выход 0.3–4.7V, возврат пружиной в центр, чёрная рукоятка, кривая №1, с логотипом)
MKF-TS03-2H01D-FF1-O-2-N (двойной независимый выход 0.5–4.5V, фрикционное позиционирование с центральной фиксацией, оранжевая рукоятка, кривая №2, без логотипа)
MKF-TS03-H01-FD3-Y-3-Y (выход 0.5–4.5V, механизм 3 позиции + возврат в терминальные точки, жёлтая рукоятка, кривая №3, с логотипом)
MKF-TS03-2H47H-BR1-BL-1-N (двойной синфазный выход 0.3–4.7V, возврат в центр + фиксация в переднем положении, синяя рукоятка, кривая №1, без логотипа)
