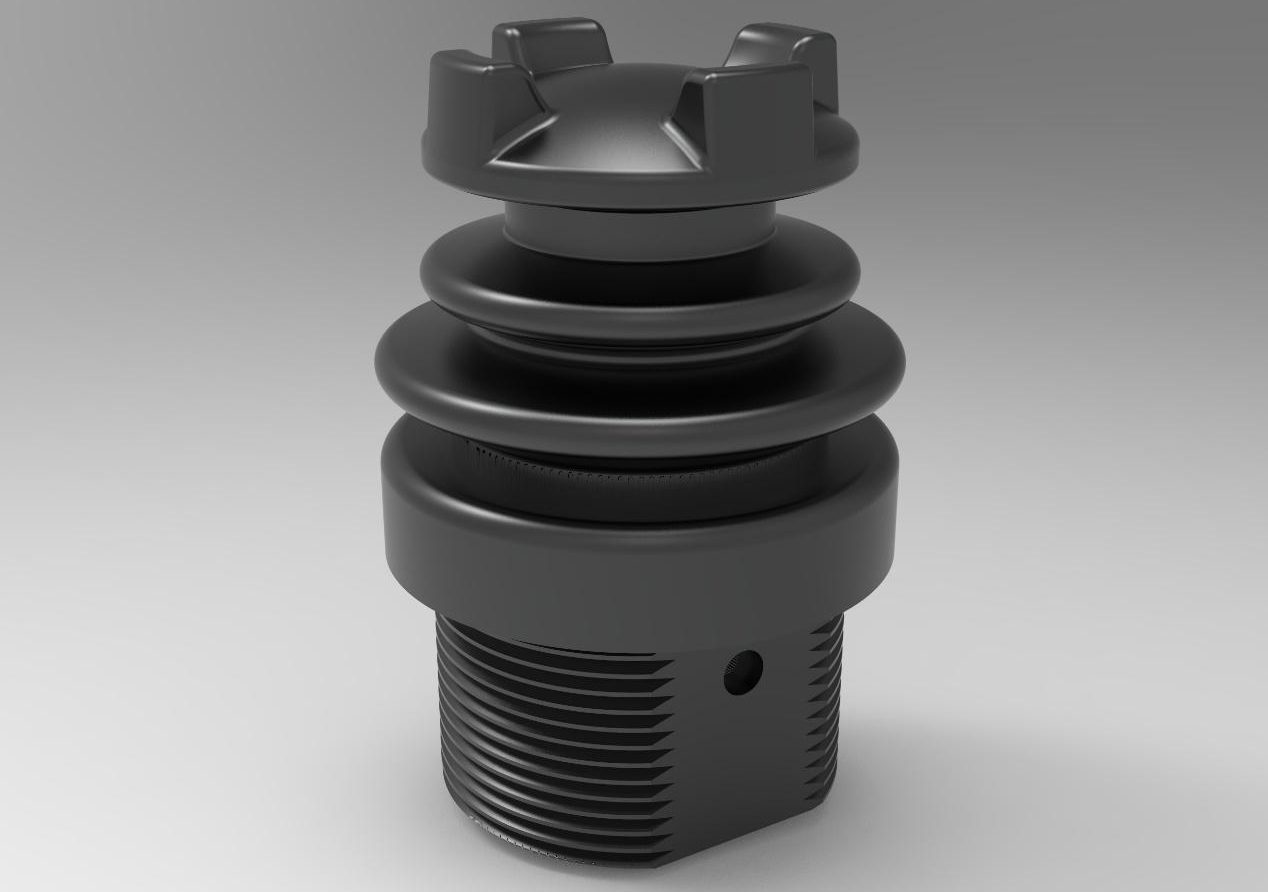

MKF-JS09-MINI сверхкомпактный двухосевой промышленный мини-джойстик

MKF-JS09-MINI сверхкомпактный двухосевой промышленный мини-джойстик на эффекте Холла с пружинным возвратом в центральное положение и аналоговым выходным сигналом 0–5 В. Модель предназначена для встраивания в панели управления, портативные пульты и оборудование, где критичны минимальные габариты и точное пропорциональное управление.

Джойстик обеспечивает отклонение по осям X и Y на ±18° в любом направлении. Бесконтактный датчик Холла исключает механический износ измерительного элемента, обеспечивает плавное изменение выходного сигнала и линейность менее 1 %.

В центральном положении выходной сигнал составляет приблизительно 2,5 В. При максимальном отклонении сигнал изменяется от 0 до 5 В пропорционально положению рукоятки. После снятия усилия механизм автоматически возвращает рукоятку в центральное положение.

Компактный корпус рассчитан на панельный монтаж с резьбой M18×1 и фиксируется шестигранной монтажной гайкой. Степень защиты IP65 и расширенный температурный диапазон позволяют использовать MKF-JS09-MINI в промышленной, транспортной, медицинской, робототехнической и специализированной аппаратуре.

Особенности

• Сверхкомпактный промышленный мини-джойстик
• 2 оси управления X / Y
• Бесконтактный датчик Холла
• Пружинный возврат в центральное положение
• Рабочий угол ±18° по каждой оси
• Свободное круговое отклонение рукоятки
• Аналоговый пропорциональный выход 0–5 В
• Центральное значение выходного сигнала около 2,5 В
• Линейность менее 1 %
• Рабочее усилие 0–3 Н
• Максимально допустимое усилие до 15 Н
• Ресурс 1 000 000 циклов
• Степень защиты IP65
• Панельный монтаж
• Компактное резьбовое крепление M18×1
• Рабочая температура от −40 до +80 °C

Механические характеристики

• Количество осей: 2
• Оси управления: X / Y
• Тип возврата: пружинный, автоматический возврат в центр
• Рабочий угол: ±18° по X и Y
• Траектория движения: круговая, отклонение в любом направлении
• Рабочее усилие: 0–3 Н
• Максимально допустимое усилие: 15 Н
• Основные материалы: алюминиевый сплав и нержавеющая сталь
• Ресурс: не менее 1 000 000 циклов
• Монтаж: панельный
• Монтажная резьба: M18×1

Электрические характеристики

• Тип датчика: датчик Холла
• Напряжение питания: 5 ±0,1 В DC
• Потребляемый ток: менее 100 мА
• Количество аналоговых выходов: 2, X OUT и Y OUT
• Диапазон выходного сигнала: 0…5 В
• Центральное положение: 2,5 ±0,1 В
• Минимальный выход: 0 ±0,1 В
• Максимальный выход: 5 ±0,1 В
• Линейность: менее 1 %
• Температурная компенсация: по всему рабочему температурному диапазону

Зависимость выходного сигнала от положения рукоятки

• Центральное положение X / Y: 2,5 В
• Ось X: −18° — 0 В, +18° — 5 В
• Ось Y: −18° — 0 В, +18° — 5 В

Подключение

• Кабель: 4 провода, 28 AWG
• Длина кабеля: 100 мм
• Разъём: MX1.25-4P

• Контакт 1, красный провод — VCC
• Контакт 2, чёрный провод — GND
• Контакт 3, зелёный провод — Y OUT
• Контакт 4, жёлтый провод — X OUT

Условия эксплуатации

• Рабочая температура: −40…+80 °C
• Температура хранения: −45…+85 °C
• Рабочая влажность: 95 ±3 % RH
• Степень защиты: IP65
• Ресурс работы: 1 000 000 циклов

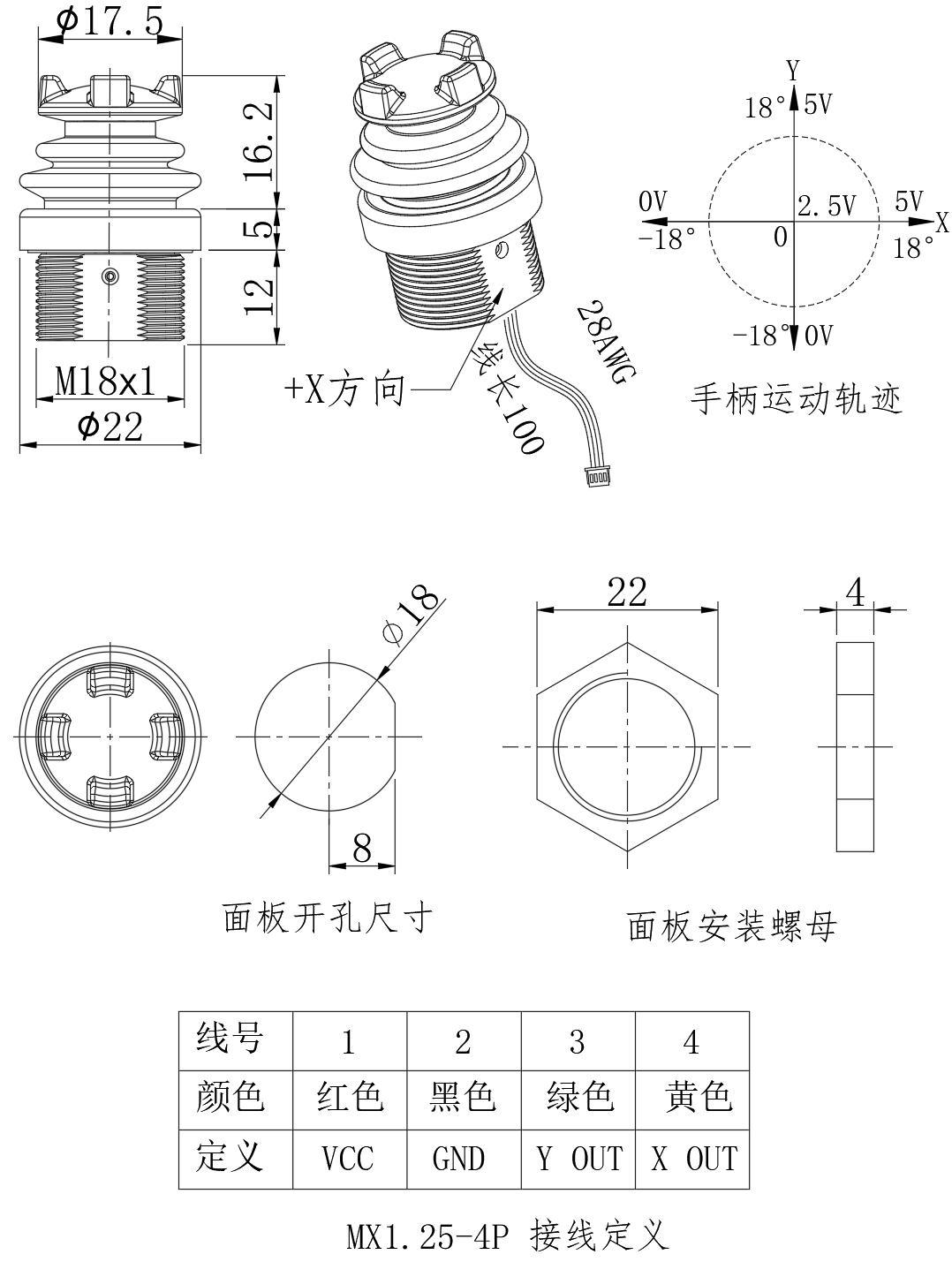

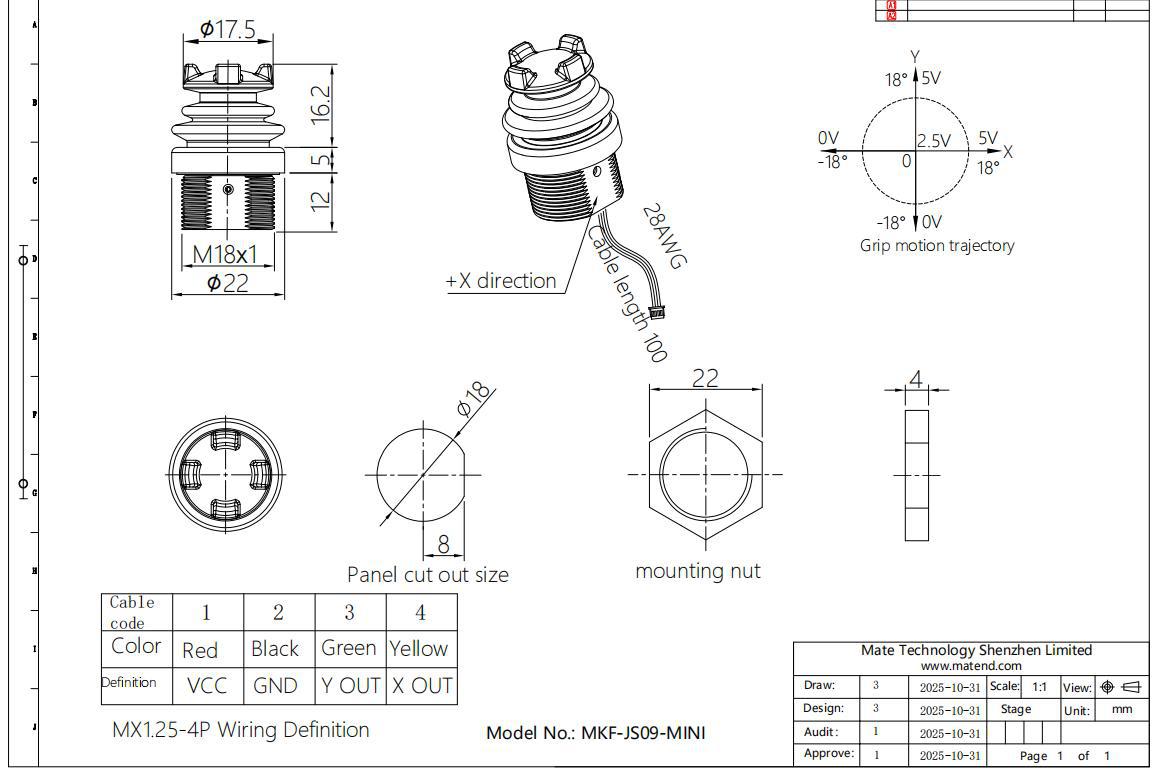

Габаритные и монтажные размеры

• Максимальный диаметр верхней части рукоятки: Ø17,5 мм
• Наружный диаметр нижней части корпуса: Ø22 мм
• Монтажная резьба: M18×1
• Высота рукоятки над верхней частью корпуса: 16,2 мм
• Высота опорной части: 5 мм
• Длина резьбовой части: 12 мм
• Монтажное отверстие в панели: Ø18 мм с позиционирующей лыской
• Расстояние от центра отверстия до лыски: 8 мм
• Размер монтажной гайки: 22 мм
• Толщина монтажной гайки: 4 мм
• Кабель: 28 AWG, длина 100 мм

Применение

• Робототехника
• Беспилотные летательные аппараты
• Портативные пульты управления
• Медицинское оборудование
• Авиационные и аэрокосмические системы
• Морское и судовое оборудование
• Промышленная автоматизация
• Системы видеонаблюдения и управления камерами
• Операторские панели
• Компактные системы дистанционного управления
