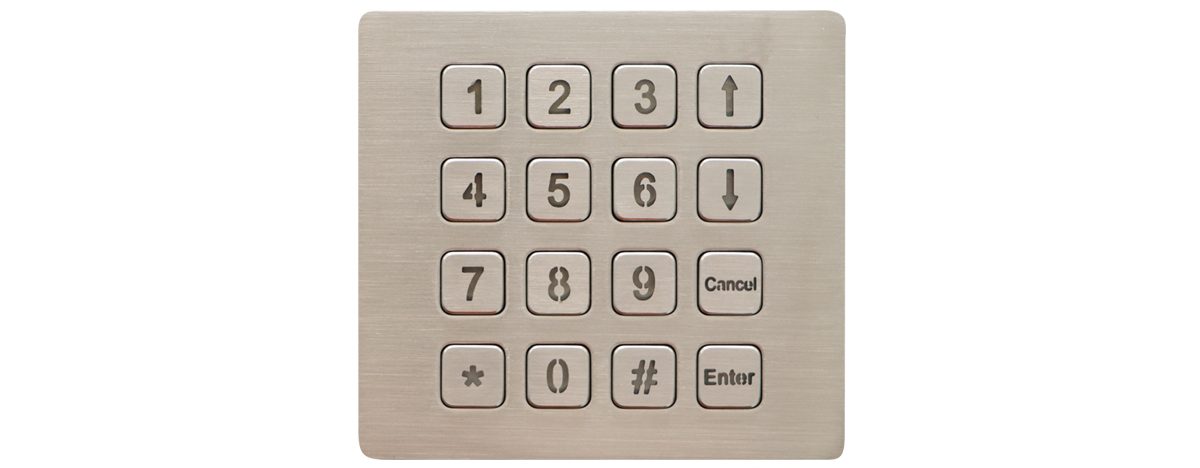

K-TEK-B86KP-BL-DWP промышленный кейпад с подсветкой 106*98
K-TEK-B86KP-BL-DWP
Размер панели: 106,0 × 98,0 мм
Компактный промышленный кейпад из нержавеющей стали с 16 клавишами, антивандальный, с защитой IP65 (динамическая, фронтальная часть).
Оснащён промышленной печатной платой с металлическим купольным переключателем и технологией «золото на золото» для надёжного и стабильного ввода данных.
Короткий ход клавиши — 0,45 мм — обеспечивает чёткие тактильные ощущения при работе.
Клавиши из нержавеющей стали изготавливаются методом прецизионного травления и заливаются прозрачным эпоксидным составом для вывода света встроенной подсветки.
Промышленная подсветка доступна в четырёх вариантах: красная, синяя, белая, зелёная.

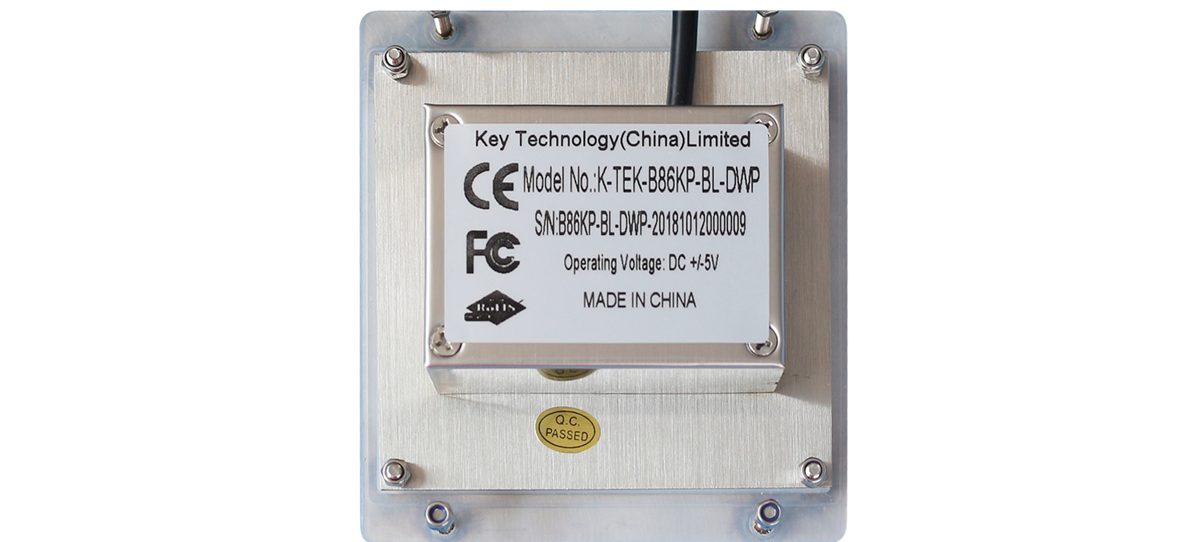

Верхняя панель из нержавеющей стали с уплотнительной прокладкой и резьбовыми болтами обеспечивает лёгкое и герметичное крепление в корпус или панель.
Кейпад подходит для эксплуатации в тяжёлых условиях: под прямым дождём, при высокой влажности, динамичной воде, масле, грязи, соляном тумане и других агрессивных средах.
Технические характеристики:
Категория: кейпад из нержавеющей стали
Количество клавиш: 16
Ход клавиши: 0,45 ± 0,05 мм
Подсветка: белая, синяя, красная, зелёная (в комплекте)
Интерфейс: PS/2, USB, RS232, RS485
Тип переключателя: металлический купол «золото на золото»
Степень защиты: IP65 (динамическая, фронтальная часть)
Крепление: верхнее, через лицевую панель, с резьбовыми болтами
Рабочая температура: –20 °C … +65 °C
Области применения: промышленность, горнодобывающая отрасль, медицина, банковские и платёжные терминалы, системы публичного доступа, взрывозащищённая автоматизация, нефтегазовая промышленность
| Количество клавиш： | 16 клавиш |
| Ход клавиши： | 0.45 ± 0.05 мм |
| Подсветка： | белый/синий/красный/зеленый |
| Интерфейс： | PS2/USB/RS232/RS485 |
| Уровень защиты： | динамическая защита IP65 (фронтальная панель) |
| Крепежное решение： | Крепление на верхней панели |
| Рабочая температура： | -20ºC до +65 ºC |
| Применение： | Промышленность, судоходство, производство продуктов питания и напитков, перерабатывающее производство, медицина и фармацевтика, машины с числовым программным управлением и т. д. |
|
ELECTRICAL DATA
|
|
|
Supply Voltage
|
DC +5V±5%
|
|
Current Rating
|
150mA
|
|
EMC Standard
|
EN 55032:2015 EN 55035:2017
|
|
Lifespan
|
> 5 years
|
|
Switch Contact Material
|
Gold-on-Gold key switch technology PCB
|
|
Interface
|
PS2, USB, RS232, RS485 available
|
|
OS
|
All Windows, Linux, Unix, Mac OSX, Vxworks, Android, (U-cos-To be confirmed).
|
|
COMMUNICATION PARAMETER
|
|
|
PS2/USB
|
|
|
1
|
Standard PS2/USB keyboard interface
|
|
2
|
16 actuators: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,*, #. 4 functional keys, 4 x 4 scanning code
|
|
3
|
Any customized layout/codes are available upon customers’ requirements
|
|
RS232
|
|
|
1
|
Standard RS232 serial interface
|
|
2
|
Communication velocity: 9600bps
|
|
3
|
Data format: N, 8, 1
|
|
4
|
16 actuators: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,*, #. 4 functional keys, 4 x 4 scanning code
|
|
5
|
Any customized layout/codes are available upon customers’ requirements
|
|
MECHANICAL DATA
|
|
|
Front Plate
|
1.5mm thickness super quality brushed stainless steel
|
|
Back Plate
|
1.5mm thickness super quality stainless steel
|
|
Actuator/keys
|
16 keys, 1.50mm thickness super quality SUS304 brushed stainless steel flat key.
|
|
Key top style
|
Non-protuberant rectangular keys, laser engraved & etched legends on keys are available
|
|
Key Size
|
14.0mm x 14.0mm for normal keys
|
|
Key Travel
|
0.45mm±0.05mm
|
|
Actuation Force
|
3.5N±0.2N for key 14.0mm x 14.0mm (pressure point)
|
|
Switch Life
|
more than 1 million of operations
|
|
G.W.
|
0.80KGs
|
|
ENVIRONMENTAL ADAPTABILITY
|
|
|
Operating Temperature
|
-20℃ to +65℃
|
|
Storage Temperature
|
-30℃ to +75℃
|
|
Operating RH
|
30-90%
|
|
Atmospheric Pressure
|
60-106Kpa
|
|
Saline Mist
|
96 hours, IEC 60512-6
|
|
Damp heat test at +40℃
|
21 days, IEC 60512-6
|
|
Dry heat test at +85℃
|
10 days, IEC 60512-6
|
|
RELIABILITY
|
|
|
RoHS Compliant, CE and FCC, ESD
|
|
|
Protection Level
|
IP65 dynamic (front panel)
|
|
Vandal Resistant
|
IK09
|
|
Key Lifespan
|
>1 million actuations
|
|
MTBF
|
>20000H
|
|
MTTR
|
<30min
|
|
APPLICATIONS
|
Industrial, coal and mine, medical, bank kiosk and self service terminal, public access, explosion-proof automation, oil and gas etc. |
