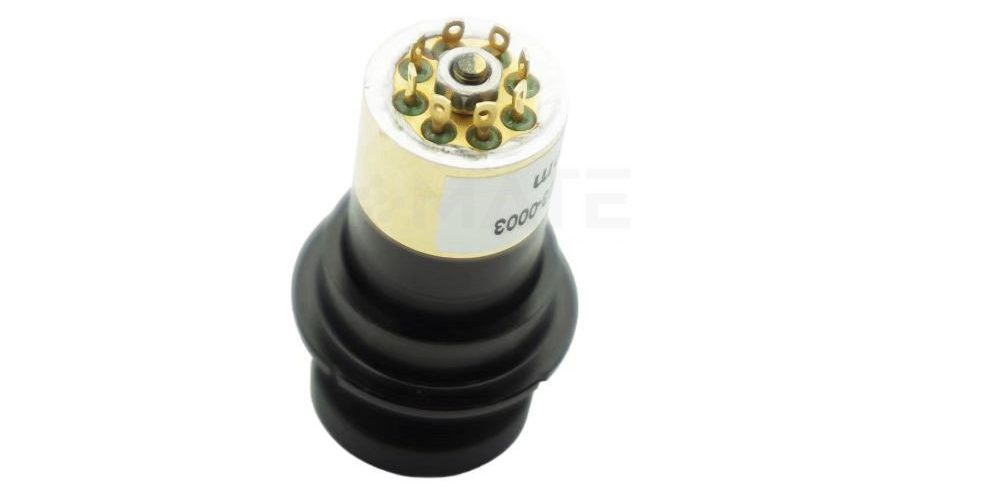

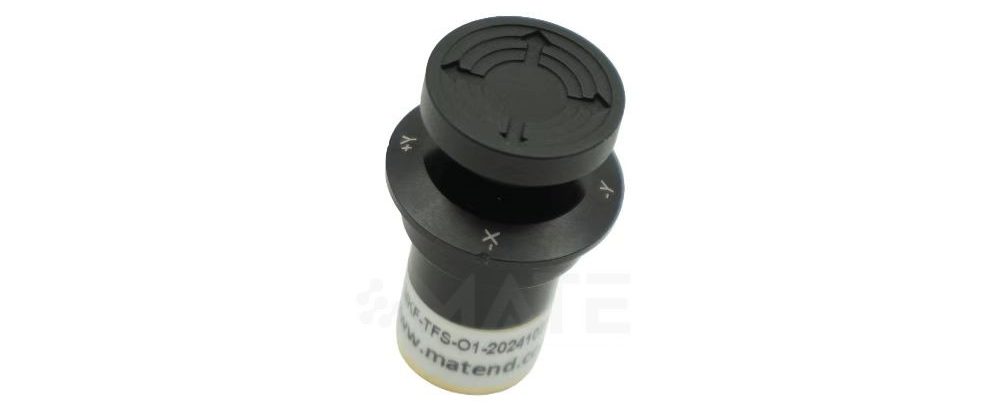

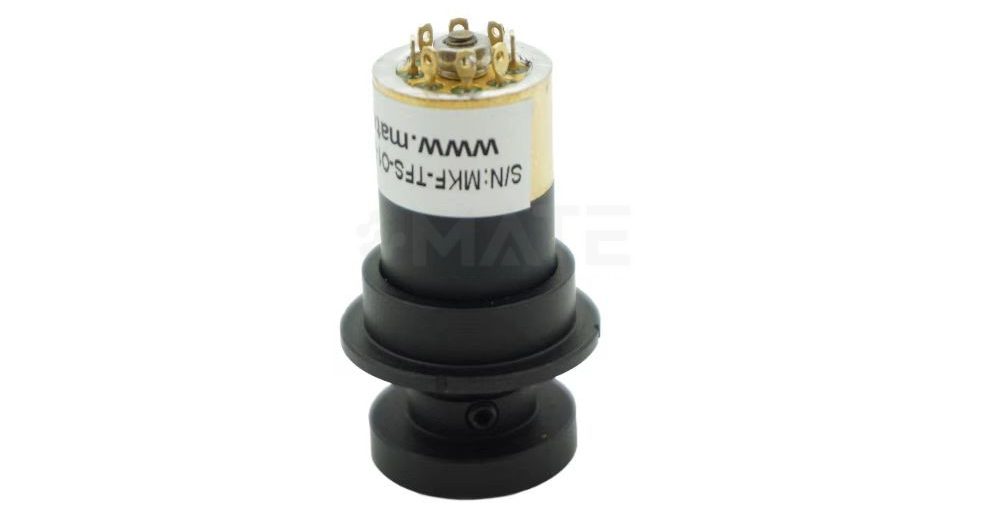

MKF-TFS-01 высокоточный встраиваемый датчик силы

MKF-TFS-01
высокоточный встраиваемый датчик силы панельного монтажа, разработанный в соответствии с национальными военными стандартами.
Корпус изготовлен из авиационного алюминиевого сплава с элементами из нержавеющей стали и бериллиевой бронзы, что обеспечивает прочность, коррозионную стойкость и долговечность.
В конструкции используется высокодинамический сенсор усилия, формирующий выходной сигнал на основе изменения сопротивления под действием внешней силы.
Реализована линейная коррекция во всём диапазоне рабочих температур, что гарантирует стабильность показаний в сложных эксплуатационных условиях.
Датчик рассчитан на применение в ответственных системах:
комплексы управления огнём вооружения,
бронетехника и авиационная техника,
системы командования и управления,
оборудование для слежения и дистанционного управления,
визуализационные и дисплейные комплексы,
высокоточное медицинское оборудование.
Технические характеристики:
Материал корпуса: нержавеющая сталь + авиационный алюминиевый сплав + бериллиевая бронза
Тип соединения: пайка
Диапазон измеряемого усилия: 0…15 Н (предельное допустимое усилие — 120 Н)
Посадочное отверстие панели: Ø26 мм, Ø19 мм
Напряжение питания: +5 В DC
Погрешность нуля: ±2,5 ± 0,075 В DC
Полный выходной сигнал (F.S.): макс. (3 ± 0,2) В DC; мин. (2 ± 0,2) В DC
Температурный коэффициент чувствительности: ±0,4 % F.S./°C
Температурный коэффициент: ±0,06 % F.S./°C
Гистерезис нуля: ≤ ±0,02 В DC (восстановление в течение 2 секунд после снятия нагрузки)
Разрешающая способность: непрерывный выход, без мёртвой зоны
Линейность: ≥ ±2 % (полный диапазон)
Сопряжение: <8 % Рабочая температура: –40 °C … +70 °C Температура хранения: –55 °C … +85 °C Сопротивление изоляции: >100 МОм (при 50 В)
Электрическая прочность: 50 В, <1,0 мА Ударная нагрузка: 30 g, 11 мс, полусинус Вибрация: пиковое значение 10 g, 55–2000 Гц MTBF: 100 000 ч
