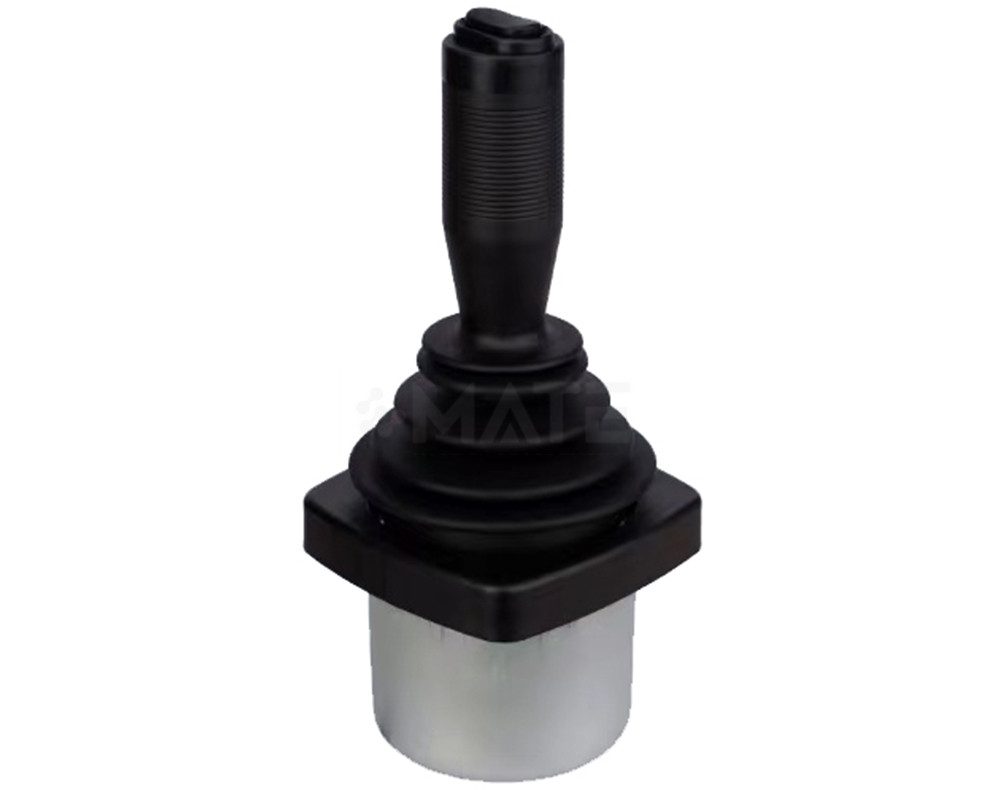

MKF-JS93 промышленный 1–2-осевой джойстик Холла ±20° с кнопками, IP65

MKF-JS93 профессиональный промышленный джойстик на эффекте Холла для точного ручного управления. Модель выпускается в одно- и двухосевом исполнении, предназначена для панельного монтажа и рассчитана на оборудование, где особенно важны надёжность, безопасность и длительный ресурс работы.

Бесконтактные датчики Холла обеспечивают точное определение положения без механического износа измерительного элемента. Рабочий угол по осям X/Y составляет ±20°. В зависимости от исполнения доступны различные схемы ограничения движения рукоятки: одноосевая, квадратная, крестообразная, T-образная и H-образная.

MKF-JS93 может комплектоваться различными вариантами органов управления в верхней части рукоятки. Производитель указывает исполнение с кнопкой, двухпозиционным самовозвратным переключателем или трёхпозиционным переключателем. Кнопочный узел на чертеже имеет степень защиты IP67.

Поддерживаются аналоговый выход 0,5–4,5 В и цифровые интерфейсы RS422, RS232, USB и CAN. В зависимости от исполнения питание составляет 5 В DC или 9–36 В DC.

Особенности

• 1- или 2-осевое исполнение
• Бесконтактные датчики Холла
• Рабочий угол X/Y: ±20°
• Панельный монтаж
• Компактная промышленная конструкция
• Низкое рабочее усилие
• Высокая надёжность и длительный ресурс
• Ресурс до 5 000 000 рабочих циклов
• Степень защиты джойстика IP65
• Верхний кнопочный переключатель IP67 согласно чертежу
• Различные варианты ограничителя хода
• Возможность установки дополнительных переключателей в рукоятке
• Аналоговый или цифровой выход
• Рабочая температура от −40 до +70 °C

Варианты движения рукоятки

• Одноосевое
• Квадратное ограничение
• Крестообразное ограничение
• T-образное ограничение
• H-образное ограничение

Конкретная схема движения выбирается в зависимости от исполнения джойстика.

Органы управления на рукоятке

В зависимости от комплектации доступны:

• 1 кнопка
• 2-позиционный самовозвратный переключатель
• 3-позиционный переключатель

Механические характеристики

• Количество осей: 1 или 2
• Оси двухосевой версии: X / Y
• Рабочий угол: ±20°
• Тип датчика положения: бесконтактный, эффект Холла
• Материалы: нержавеющая сталь и инженерные пластики
• Ресурс: до 5 000 000 рабочих циклов
• Степень защиты: IP65
• Монтаж: панельный

Электрические характеристики

• Питание: 5 В DC или 9–36 В DC, в зависимости от исполнения
• Аналоговый выход: 0,5–4,5 В
• Цифровые интерфейсы:
– RS422
– RS232
– USB
– CAN

Условия эксплуатации

• Рабочая температура: −40…+70 °C
• Степень защиты джойстика: IP65
• Степень защиты верхнего кнопочного узла по чертежу: IP67
• Ресурс: до 5 000 000 циклов

Габаритные и монтажные размеры

• Общая высота джойстика: 257 мм
• Максимальный диаметр рукоятки: Ø38,2 мм
• Диаметр нижнего корпуса: Ø89,9 мм
• Размер монтажной рамки: 109,1 × 107,6 мм
• Центральный монтажный вырез в панели: Ø92 мм
• Межосевое расстояние крепёжных отверстий: 76 × 76 мм
• Крепление: 4 × M6
• Рабочий угол рукоятки: ±20° по каждой используемой оси
• Монтаж: встраиваемый, панельный

Применение

• Электрические инвалидные кресла и мобильные платформы
• Робототехника
• Беспилотные летательные аппараты
• Координатно-измерительные машины
• Медицинское оборудование
• Системы видеонаблюдения CCTV
• Профессиональные системы управления камерами
• Дистанционные пульты управления
• Промышленная автоматизация
• Специализированные операторские системы
