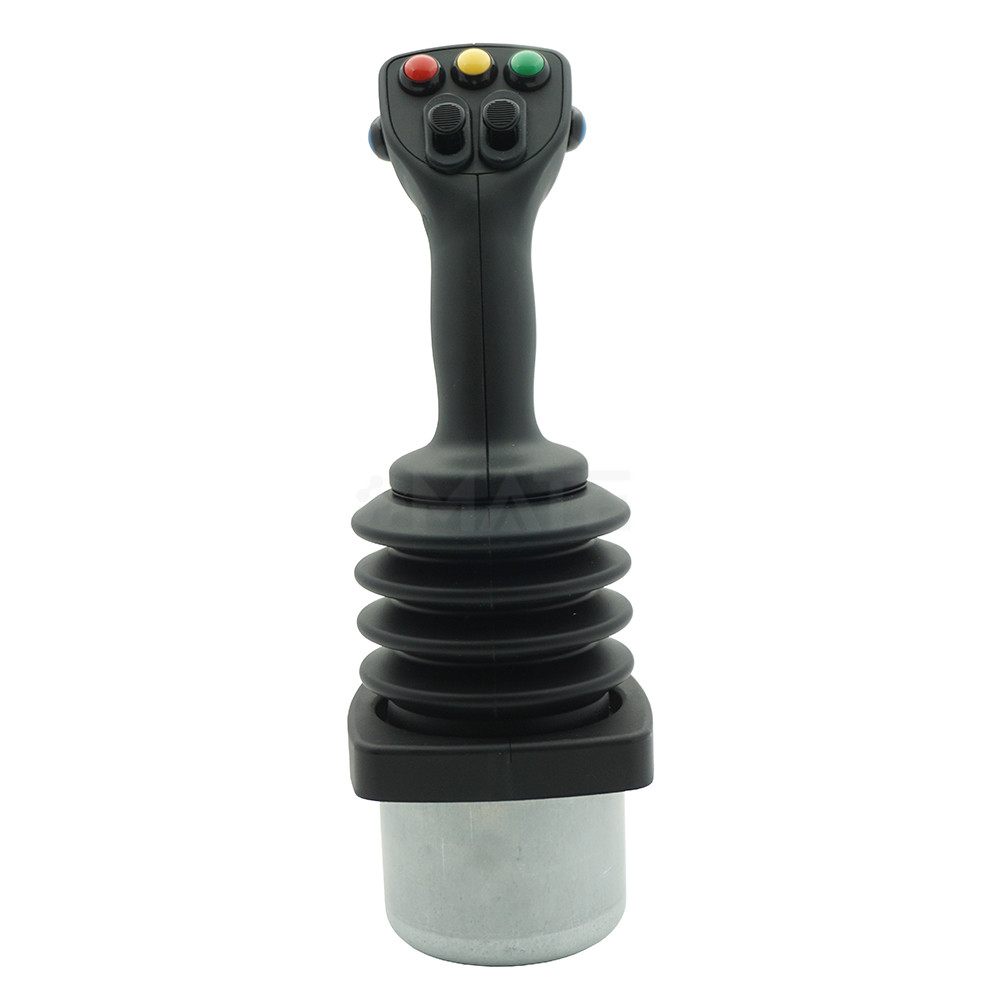

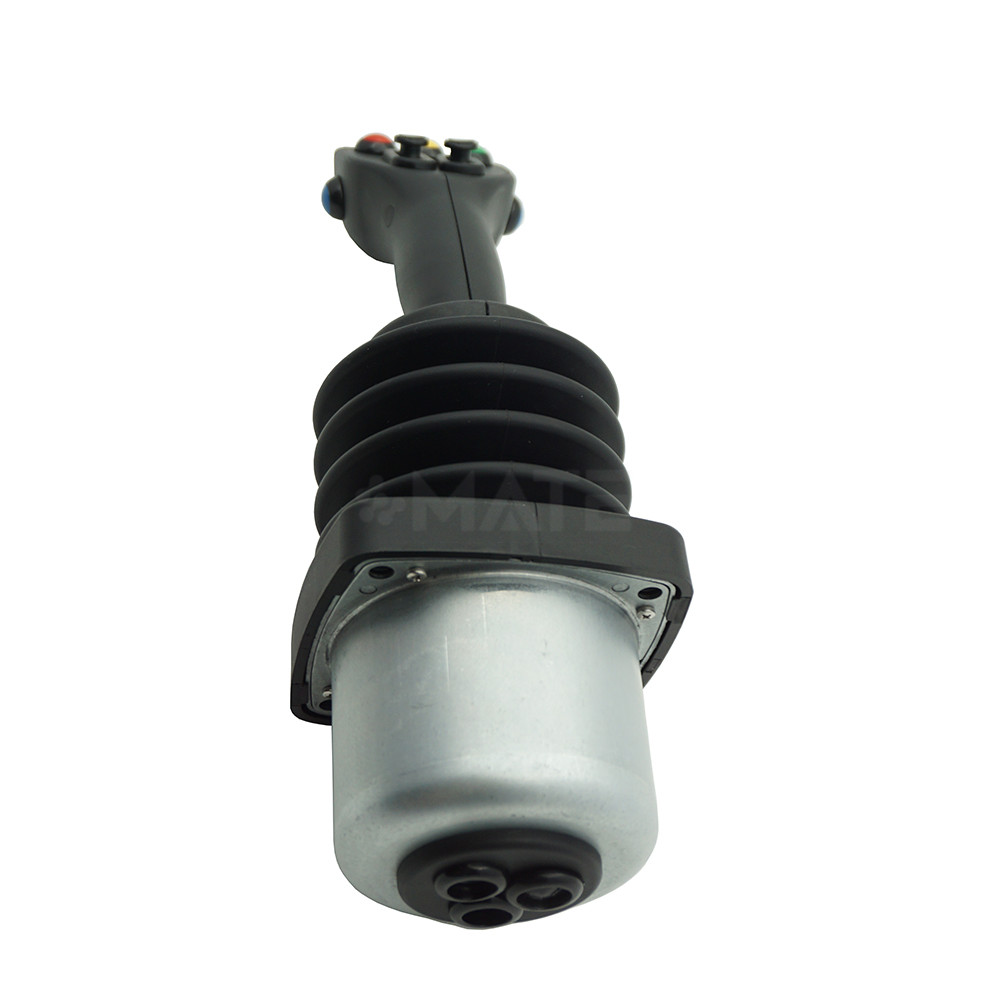

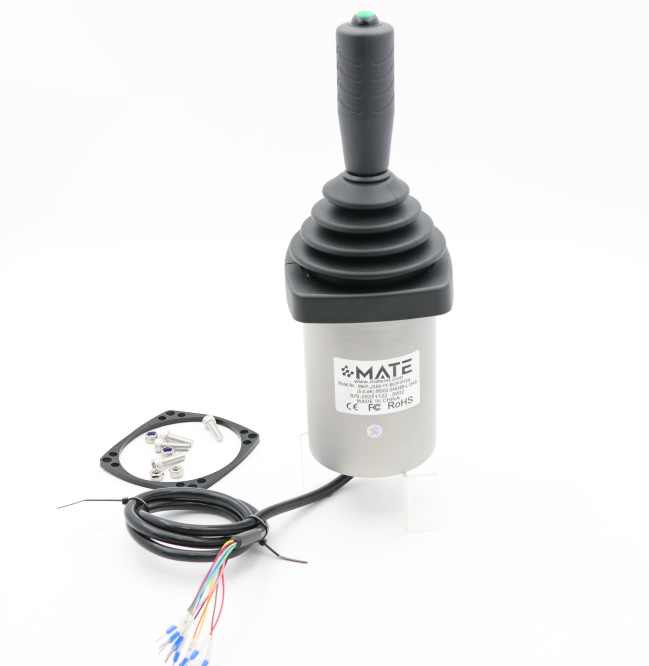

MKF-JS88 джойстик с интерфейсом CAN

MKF-JS88 промышленный джойстик с потенциометрическим или эффектом Холла, доступен в одноосевом или двухосевом исполнении с возвратом пружиной или фиксацией по трению. Предназначен для систем электрического и электро-гидравлического управления, включая буровые установки, пожарные автоподъёмники, краны, щитовые и тоннельные машины. Отличается высокой точностью, надёжностью и устойчивостью к воздействию влаги и загрязнений (IP65). Промышленный джойстик с интерфейсом CAN, предназначенный для электрических и электро-гидравлических систем управления. Оснащён опциональными панелями и обладает повышенной влагозащитой IP65, что делает его подходящим для эксплуатации в тяжёлых промышленных и уличных условиях.

Особенности
Возврат пружиной или фиксация по трению
Одноосевое или двухосевое управление
Работа по крестовой или произвольной схеме (опционально)
Определение угла с помощью потенциометра или датчика Холла
Длительный срок службы и высокая точность позиционирования
Опциональный микропереключатель для больших токов (10A@30VDC)
Разнообразные варианты выходных сигналов и интерфейсов, включая CAN J1939 / CAN OPEN

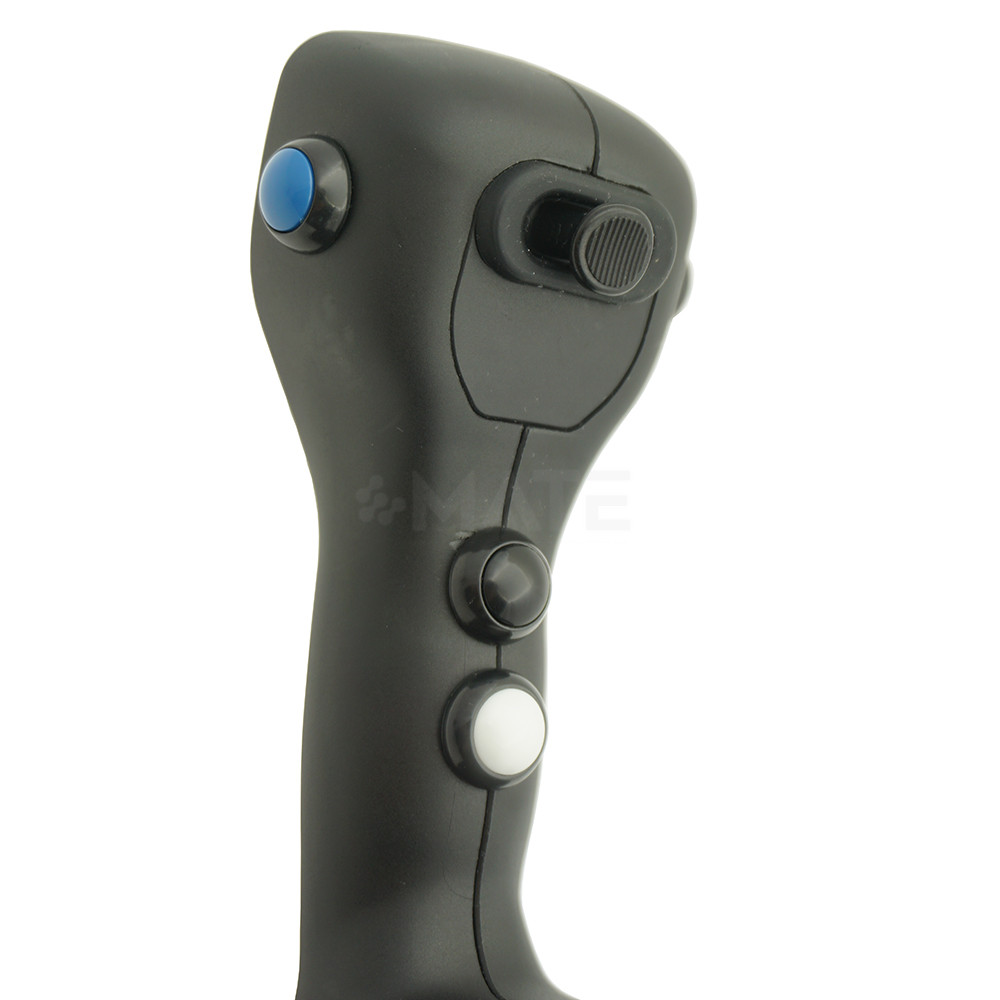

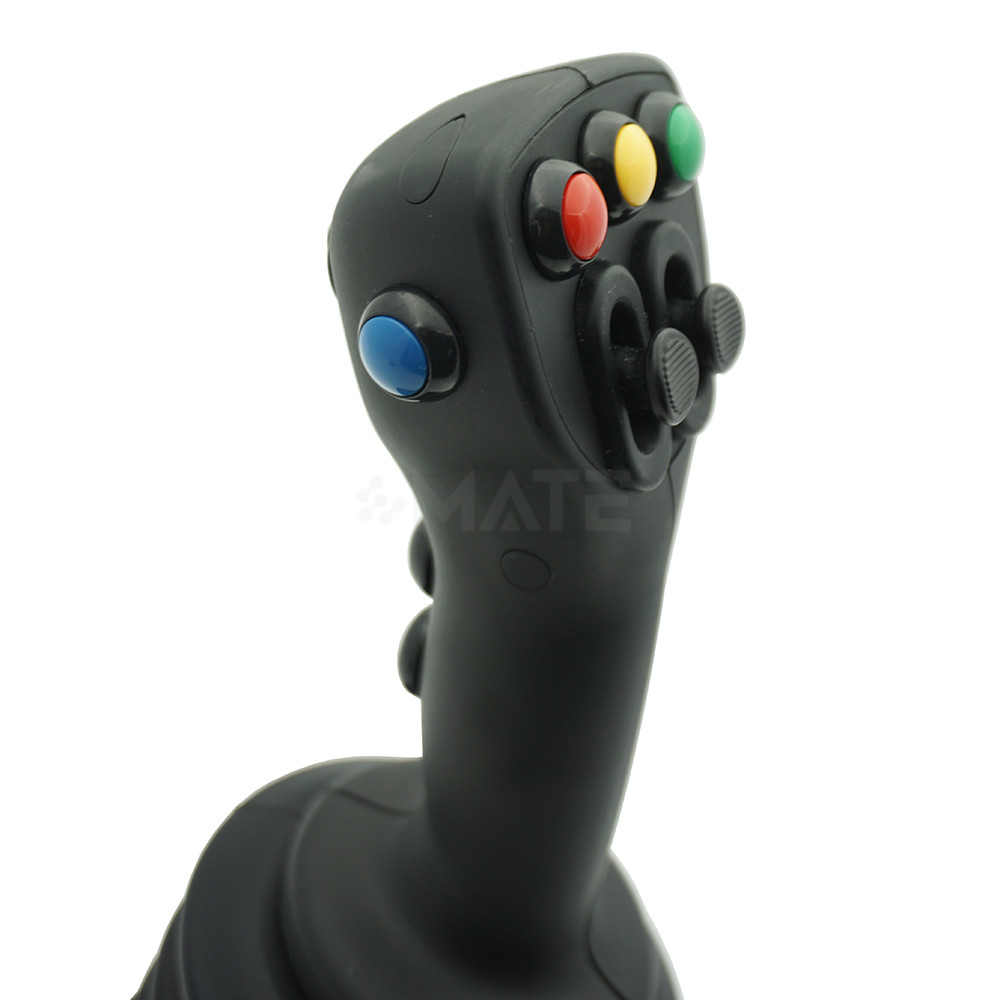

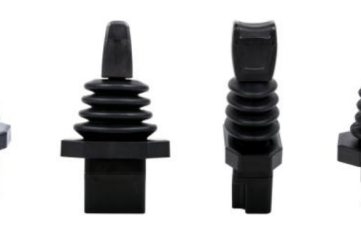

Различные типы рукояток для индивидуальных задач управления

Электрические характеристики
Потенциометр
Питание <36V DC
Сопротивление 1kΩ, 2kΩ, 5kΩ, 10kΩ
Центральный угол ±3°
Максимальная рассеиваемая мощность 0,2 Вт

Датчик Холла
Питание 5V DC ±0,5V
Потребляемый ток <11 мА (одна ось), <22 мА (две оси)
Максимальное допустимое перенапряжение 20V DC
Максимальное допустимое обратное напряжение −10V DC
Линейность выхода <±0,2V

С электронным усилителем
Питание 18–36V DC
Потребление <20 мА
Максимальный выходной ток 10 мА (стандартный выход по напряжению)
Двухпроводная токовая петля: питание 9–36V DC
Четырёхпроводная токовая петля: питание 9–36V DC

Микропереключатель
Нагрузка 10A@30V DC (резистивная нагрузка)
Срок службы 30 млн циклов (механический), 200 тыс. циклов (электрический)
Изоляционное сопротивление >100MΩ (500V DC)
Угол срабатывания ±3°~±5°

Механические характеристики
Угол перемещения ±20°
Тип работы возврат пружиной / фиксатор трения
Усилие срабатывания 15 Н
Максимальное усилие 30 Н
Допустимая перегрузка >300 Н
Срок службы >2 млн циклов (потенциометр) / >5 млн циклов (датчик Холла)
Масса 460 г (без рукоятки)

Эксплуатационные характеристики
Рабочая температура −30°C ~ +70°C
Температура хранения −40°C ~ +85°C
Класс защиты IP65 (над панелью)

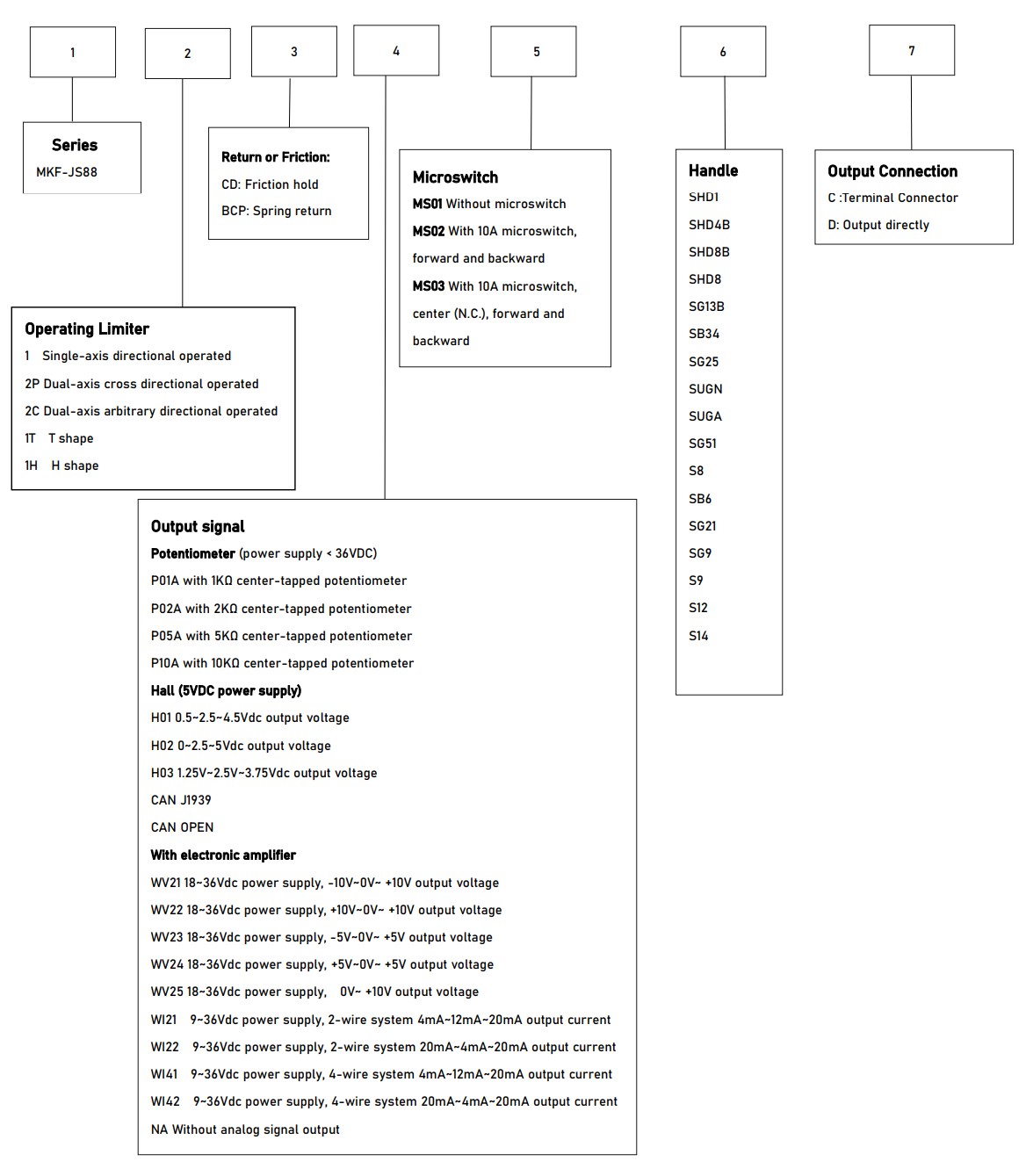

Выходные сигналы (опции)
Потенциометрический выход: 1kΩ, 2kΩ, 5kΩ, 10kΩ
Hall-эффект: 0.5–4.5V DC
CAN-интерфейс: CAN J1939, CAN OPEN
Электронный усилитель: ±5V, ±10V, ток 4–20 мА (2- или 4-проводная система)

Надёжность
Ресурс работы более 5 млн циклов
Класс защиты IP65
Соответствие стандартам CE, FCC, RoHS

Применение
Буровые установки, пожарные подъёмные машины, краны, проходческие комплексы, экскаваторы, сельскохозяйственная и строительная техника, а также другие промышленные системы управления.
