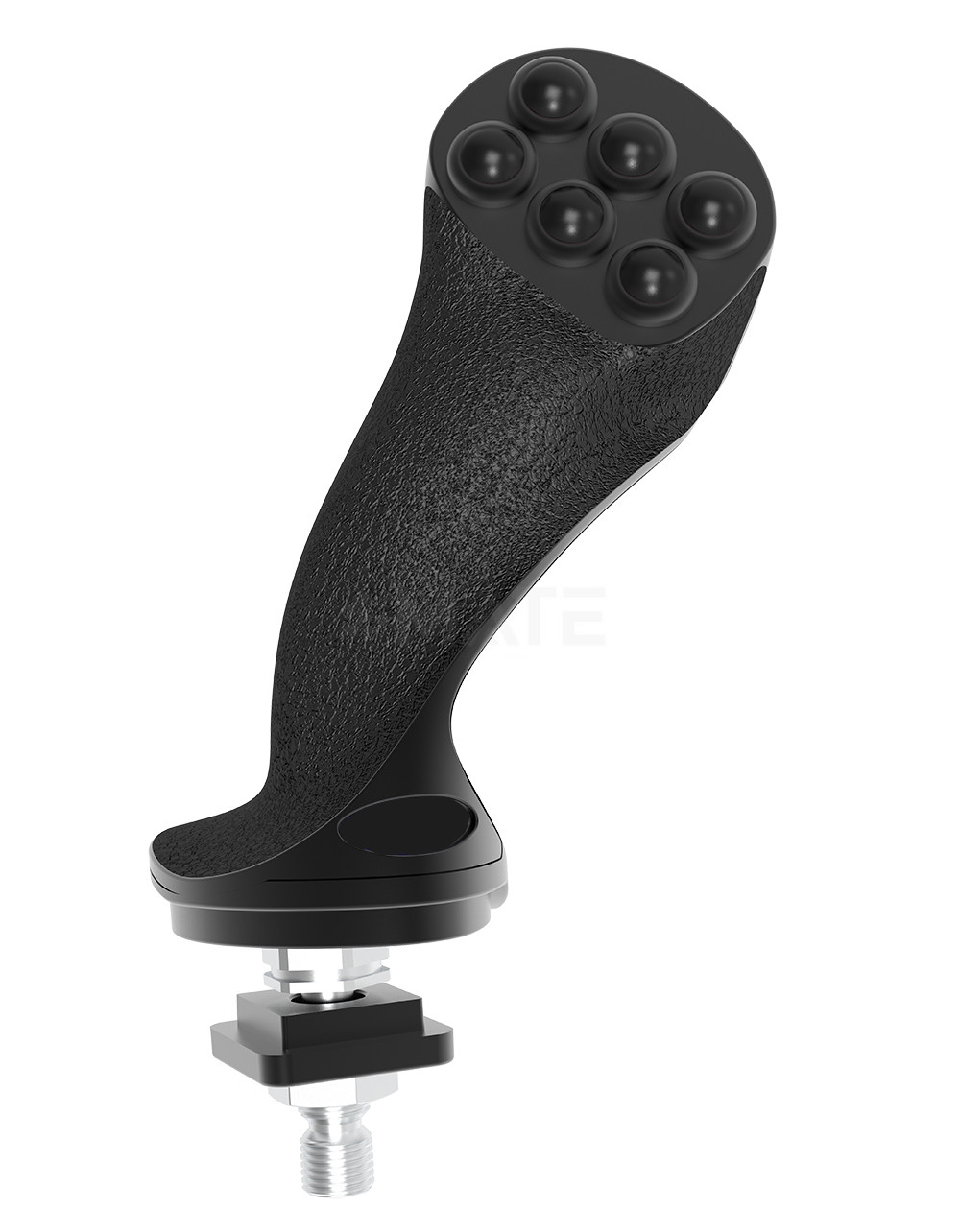

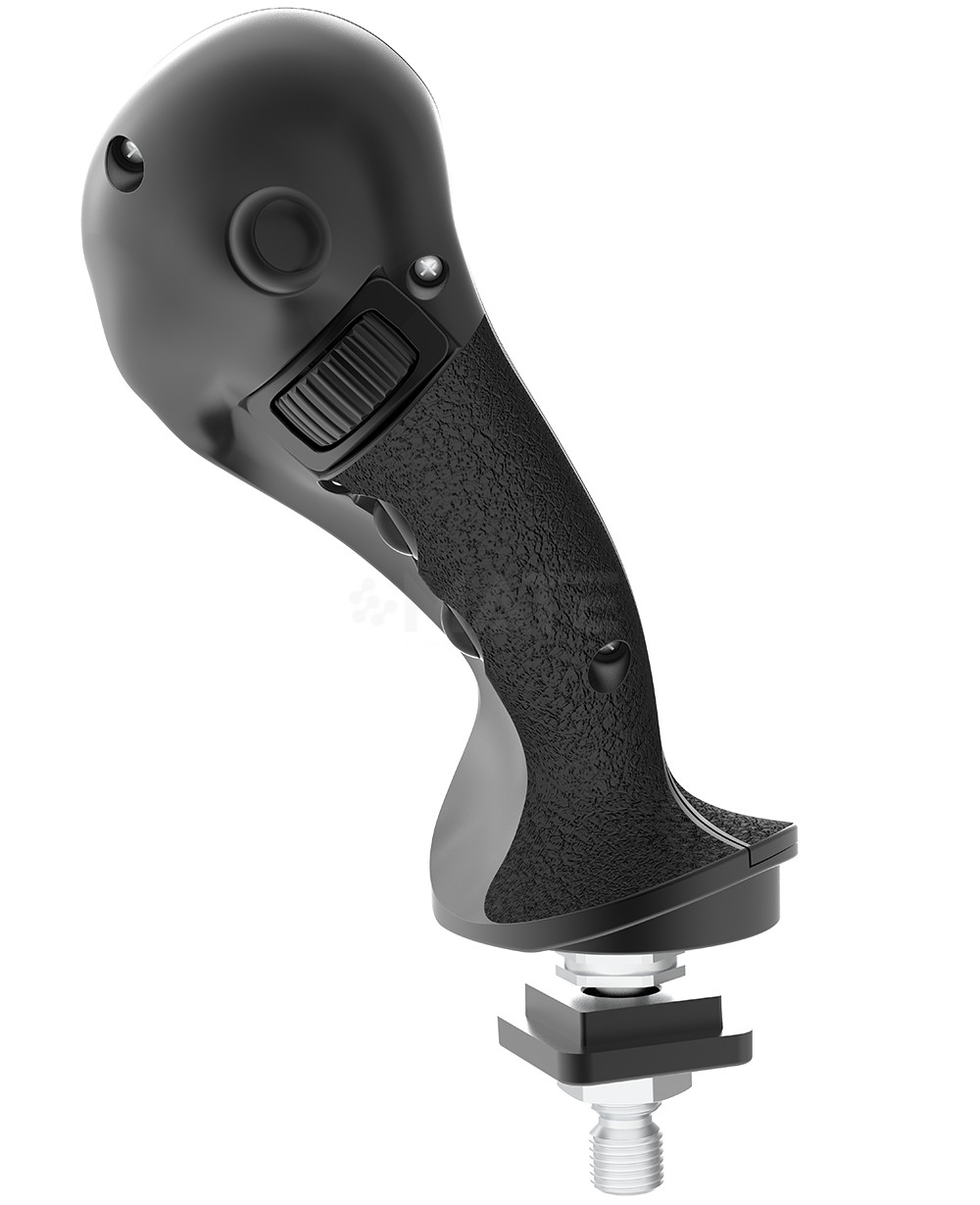

MKF-JS69 эргономичный джойстик для экскаваторов

MKF-JS69
Профессиональный многофункциональный джойстик с эргономичным дизайном.
Доступен в различных вариантах с несколькими осями и компоновками.
По желанию заказчика возможно нанесение индивидуального логотипа.
Оснащён кнопками с отличной тактильной отдачей.
Предназначен для гидравлических систем экскаваторов и других машин как многофункциональное управляющее устройство.
Может устанавливаться для правой или левой руки.

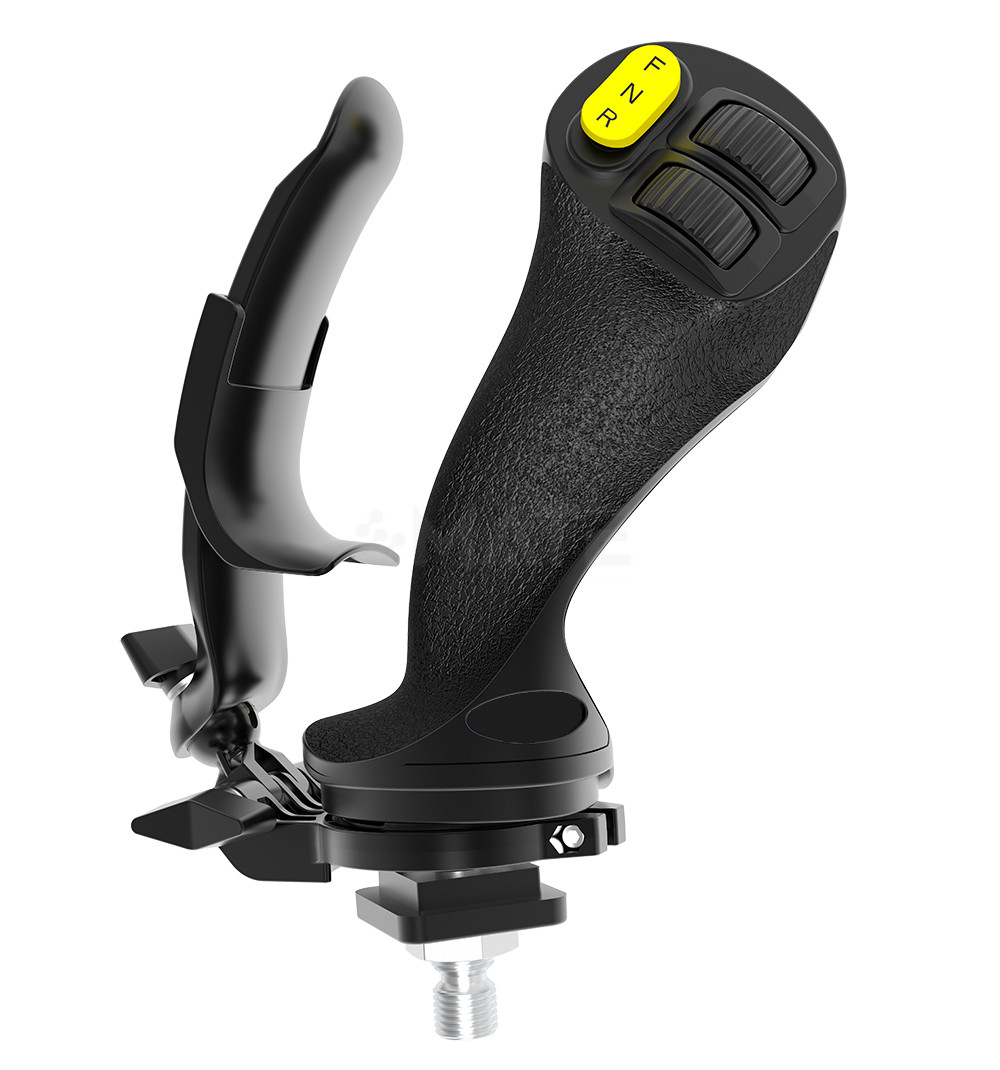

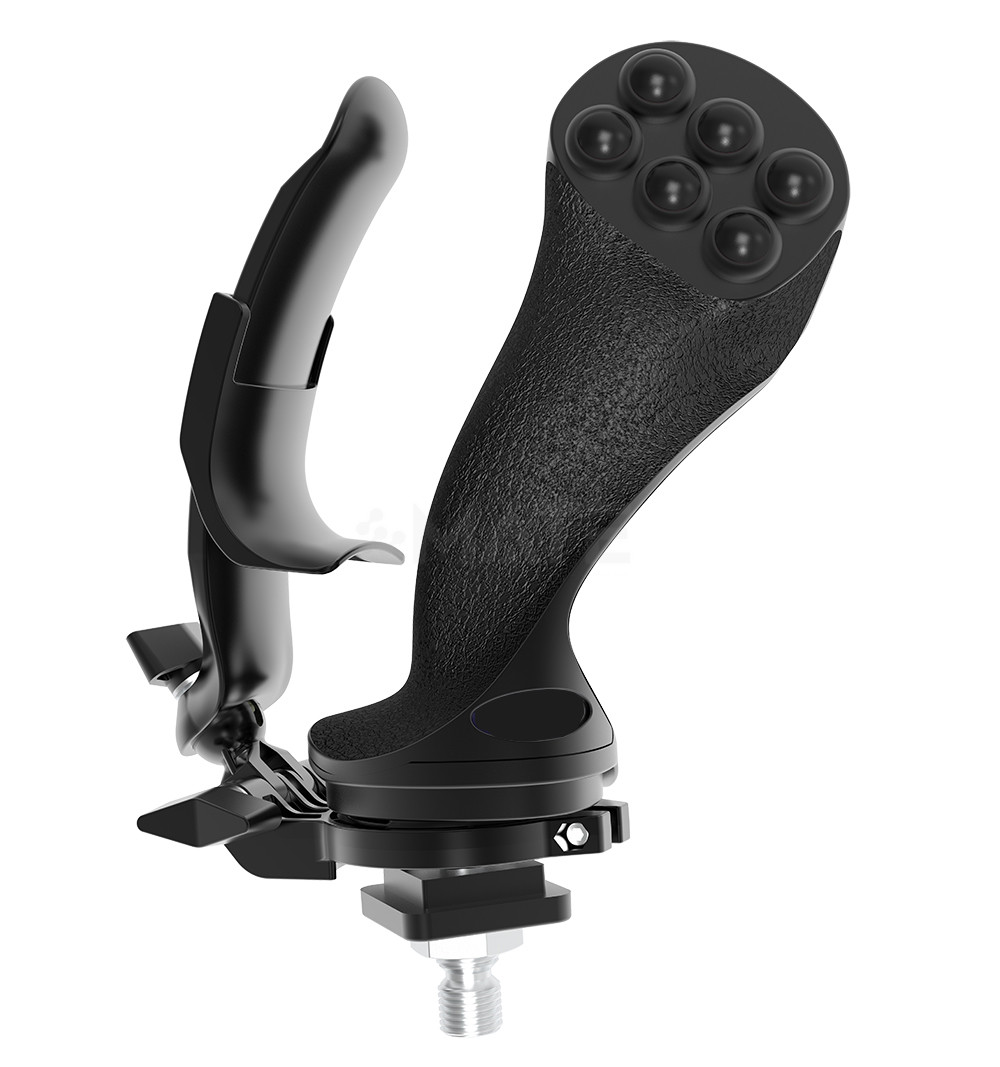

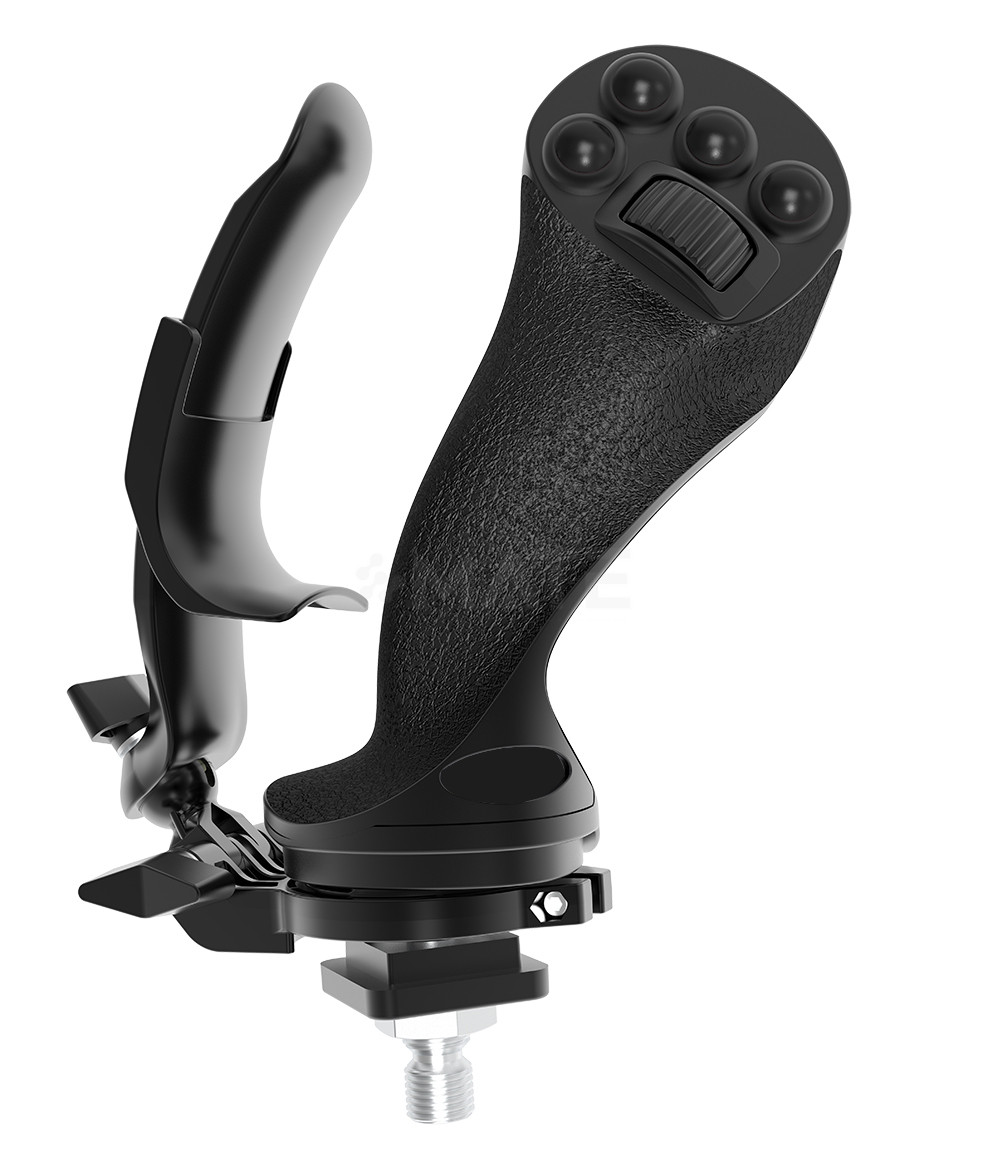

Опционально доступна универсальная опора для кисти.
Поддерживает CAN-шину для передачи данных.
В комплект входит разъём.
Технические параметры
Колёсико для пальцев: 3 шт., угол работы ±30°, возврат пружиной
Кнопки: 5 шт.
Питание: DC 24V
Минимальное рабочее напряжение: DC 10V
Максимальное рабочее напряжение: DC 36V
Рабочий ток: 50 мА @ DC24V
Выход сигнала: CAN
Скорость передачи: 250 Kбит/с (изменяемая)
Проводка ручки (вставка в PCB)
Pin1. Кнопка 1: Коричневый
Pin2. Кнопка 2: Зелёный
Pin3. Кнопка 3: Белый
Pin4. Кнопка 4: Синий
Pin5. Колёсико S: Жёлтый
Pin6. Колёсико 0V: Чёрный
Pin7. Колёсико +5V: Красный
Внешние провода (длина 20 см)
CANL: Белый
CANH: Синий
GND: Чёрный (питание -)
+24V: Красный (питание +24V, диапазон 10–36V)
Протокол связи MKF-JS69 CAN
Расширенный кадр: CANID = 0CFDD601 (правая рукоятка) / 0CFDD602 (левая рукоятка)
Скорость передачи: 250 Kбит/с
Цикл передачи: 20 мс
Длина пакета: 8 байт
