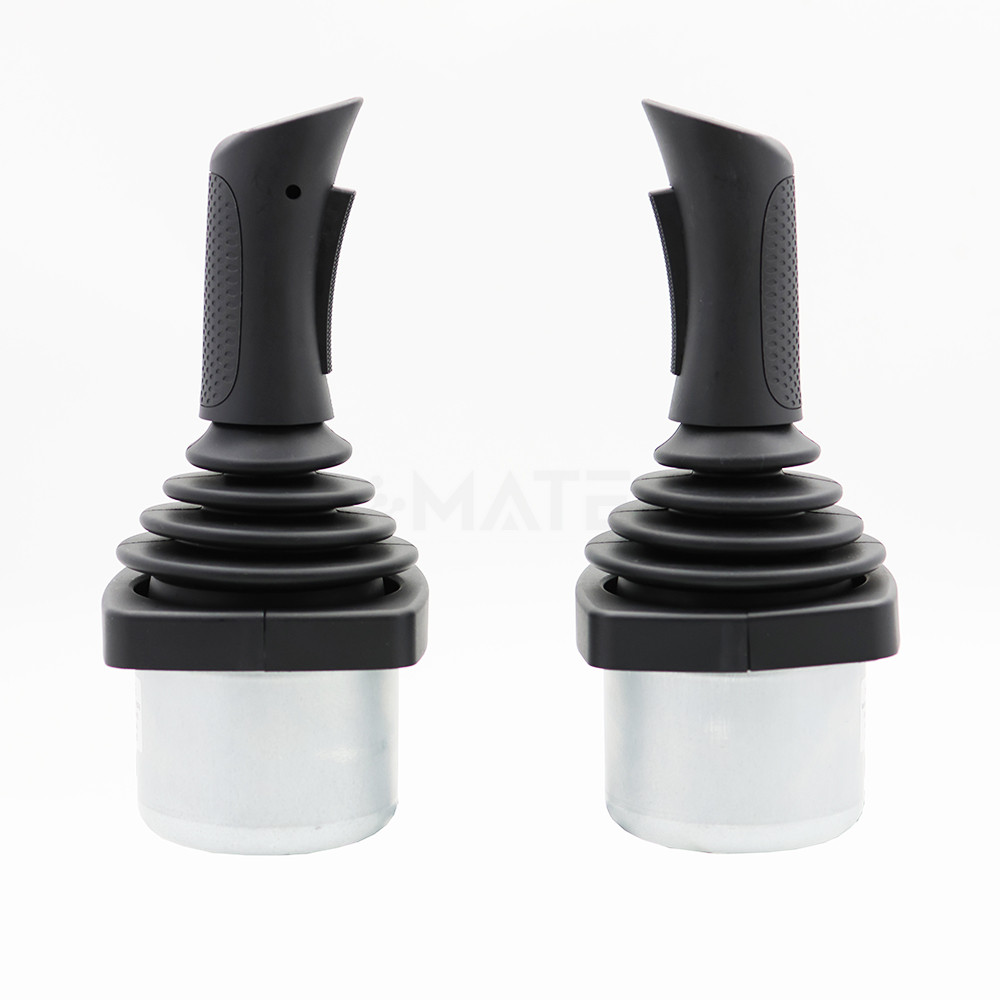

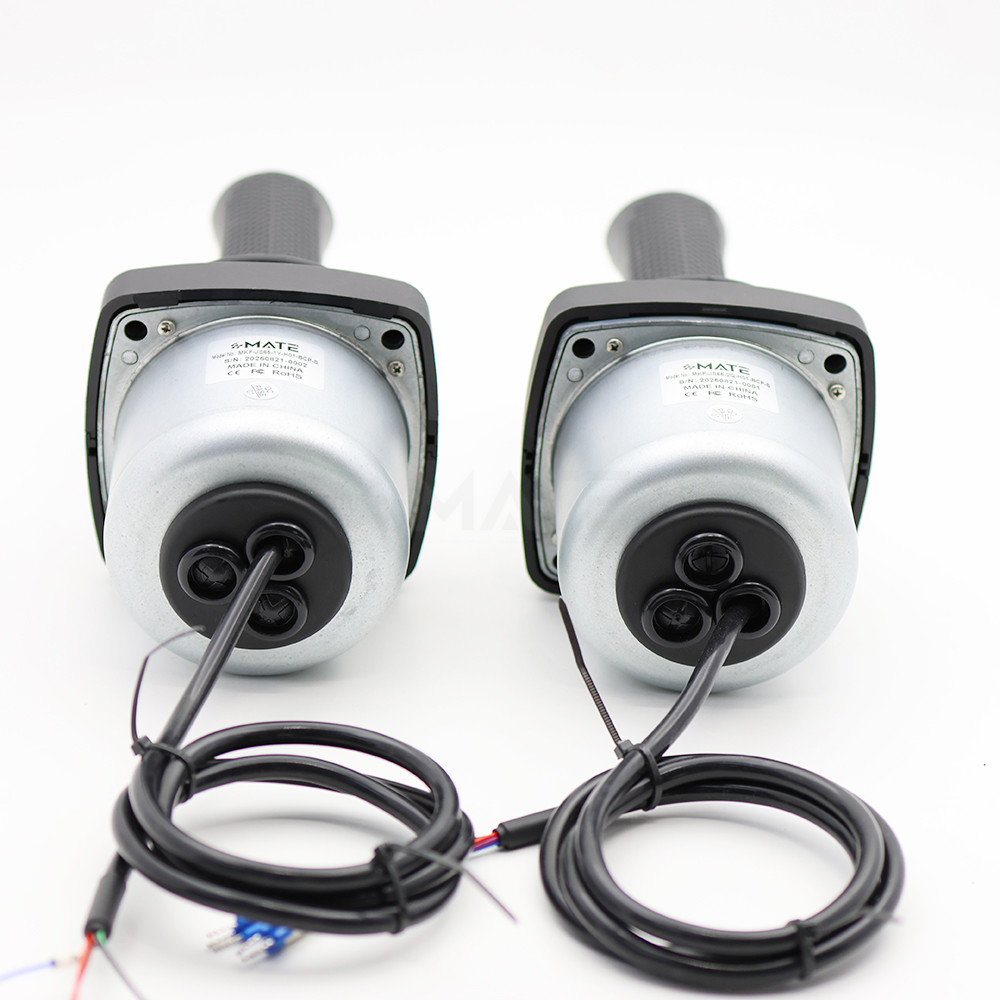

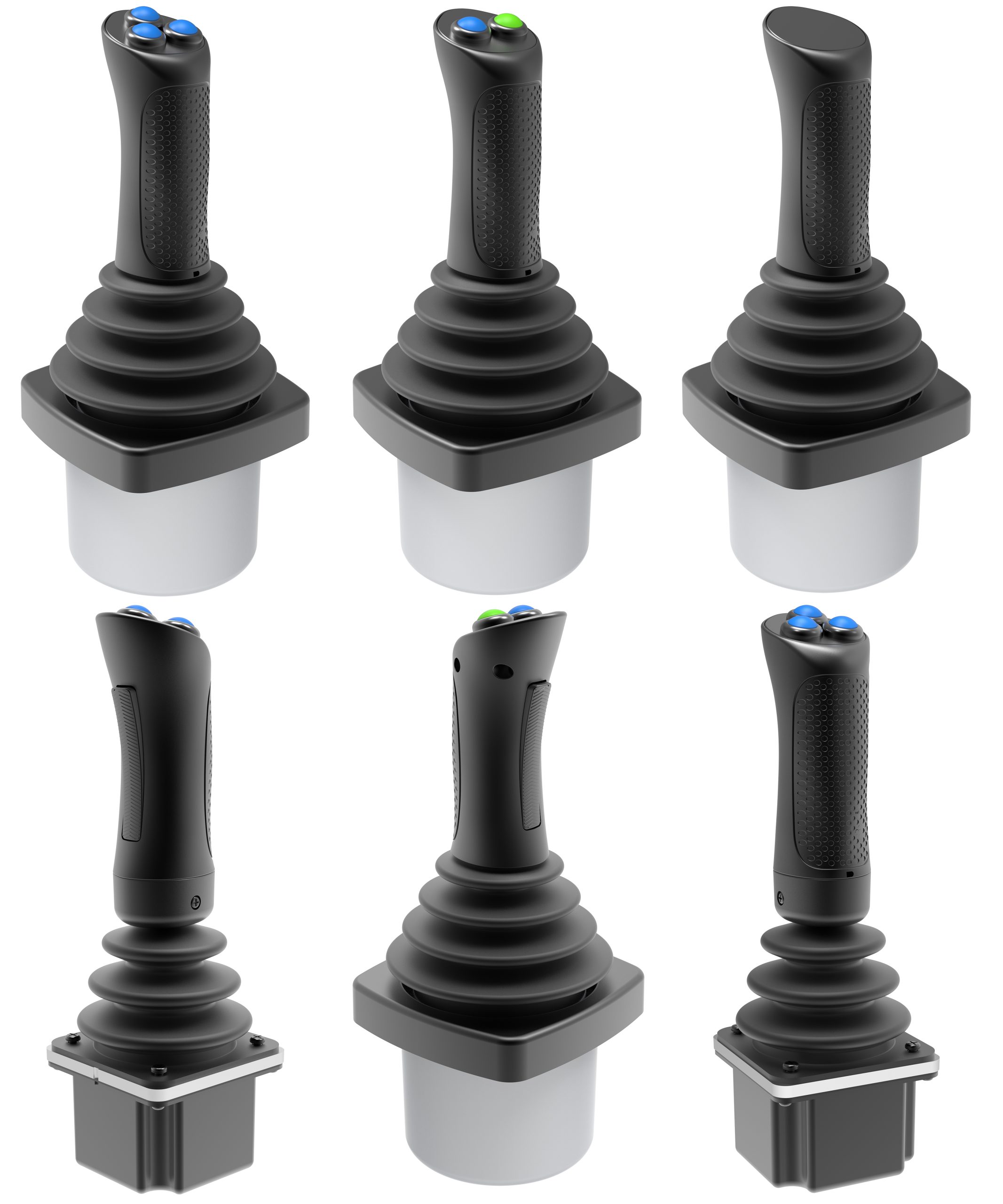

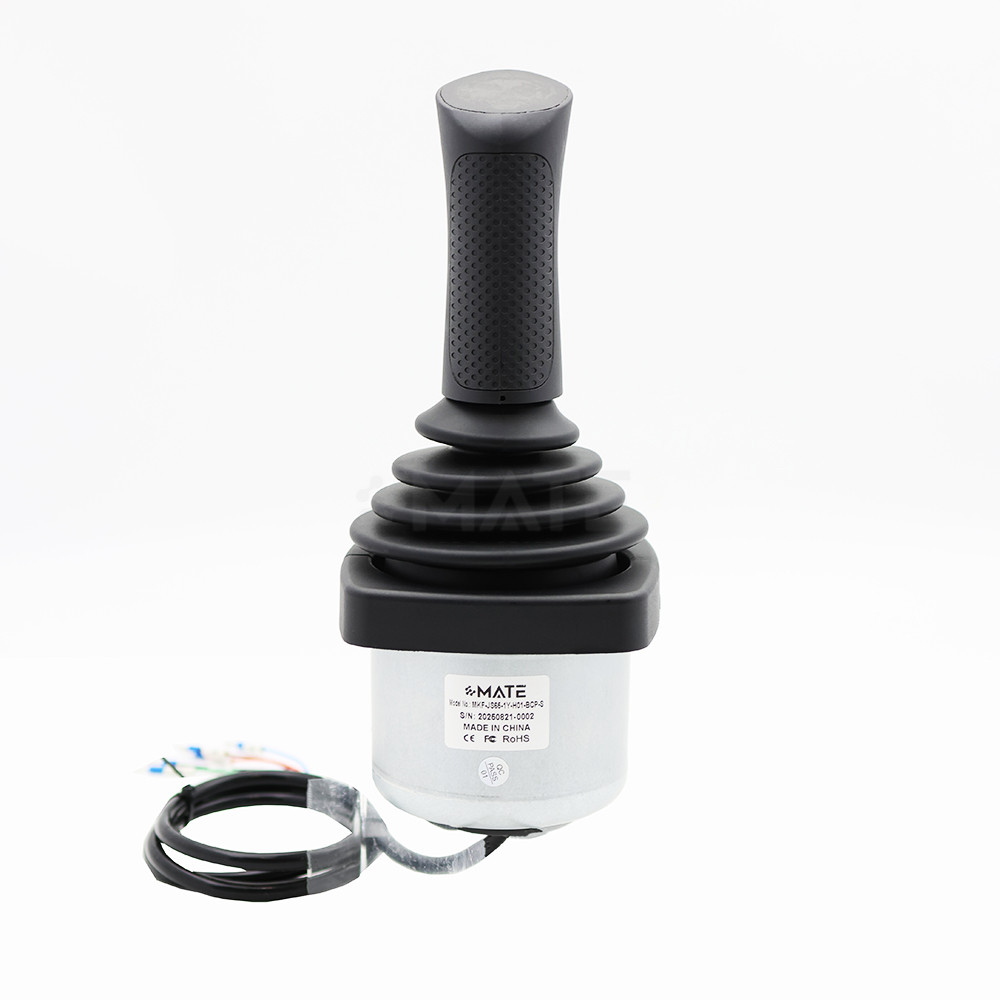

MKF-JS65 промышленный многоосевой джойстик

MKF-JS65
Промышленный многоосевой джойстик, Hall sensor, пружинный возврат / фрикционная фиксация
Описание
Джойстики серии MKF-JS65 спроектированы для применения в системах, где важны эргономика и надёжность управления.
Конструкция выполнена из нержавеющей стали и алюминиевого сплава, использует датчик Холла с линейной коррекцией по всему температурному диапазону.
Возможны варианты работы с возвратом пружиной, фрикционной фиксацией или их комбинацией.
Уровень защиты — IP66, что позволяет использовать джойстик в суровых промышленных условиях, включая транспорт, гидравлические устройства и электрические машины.
Технические характеристики
Материал нержавеющая сталь + алюминиевый сплав
Механика рычага возврат пружиной / фрикционная фиксация / комбинированный вариант (фрикцион + пружина)
Механический угол отклонения ±20° или ±30°
Количество осей 1, 2, 3 или многокоординатный
Тип датчика эффект Холла
Выходные сигналы аналоговое напряжение, RS422, RS485, RS232, CAN, USB, переключатель
Напряжение питания DC 5V / DC 9–36V
Потребляемый ток < 32 mA Ресурс работы более 10 млн срабатываний Степень защиты IP65 (над фланцем)
Электрические параметры
Минимальное рабочее напряжение: 4.2V (при питании 5V) / 9V (при питании 9–36V)
Максимальное входное напряжение: 36V (9–36V) / 5.5V (5V питание)
Рабочий ток: менее 50mA (при питании 5V)
Выходное аналоговое напряжение: 0.3–4.7V / 0.5–4.5V / 1–4V
Центровое напряжение выхода: 2.50V или 50% от Vdd
Нагрузка на выход аналогового сигнала: > 1kΩ
Ёмкость кнопки: 1A / 24V
Ёмкость концевого переключателя: 1A / 24V
Эксплуатационные характеристики
Рабочая температура: –40℃ … +70℃
Температура хранения: –50℃ … +80℃
Примеры моделей
MKF-JS65-1A-H01-5V (Одноосевой, выход 0.5–4.5V, питание 5V)
MKF-JS65-2C-CAN-24V (Двухосевой, интерфейс CAN, питание 24V)
MKF-JS65-3B-USB-12V (Трёхосевой, интерфейс USB, питание 12V)
MKF-JS65-2D-RS485-5V (Двухосевой, интерфейс RS485, питание 5V)
MKF-JS65-MULTI-RS232-24V (Многоосевой, интерфейс RS232, питание 24V)
