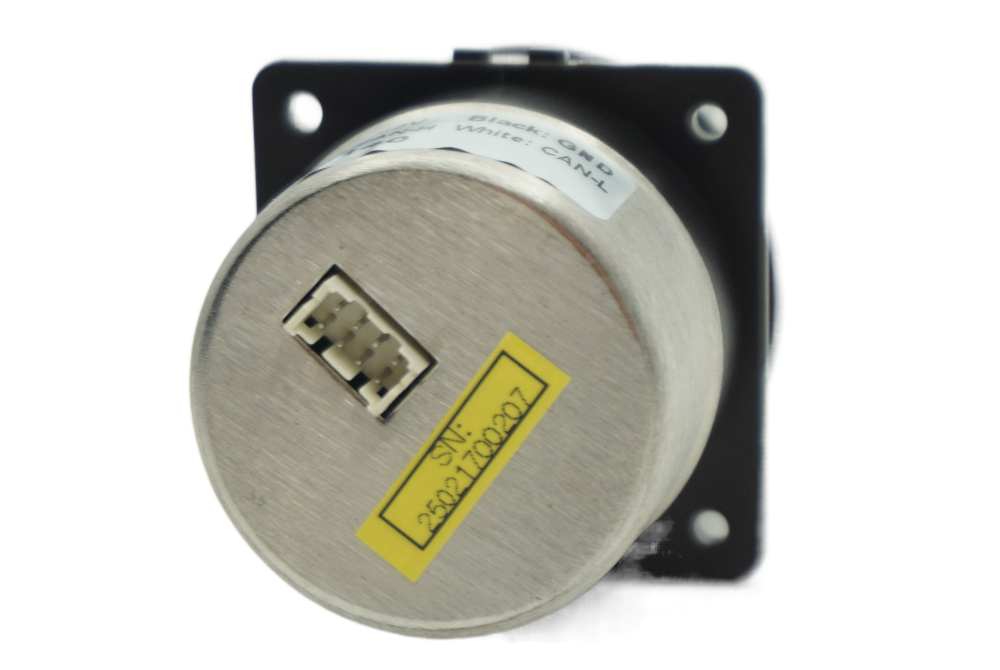

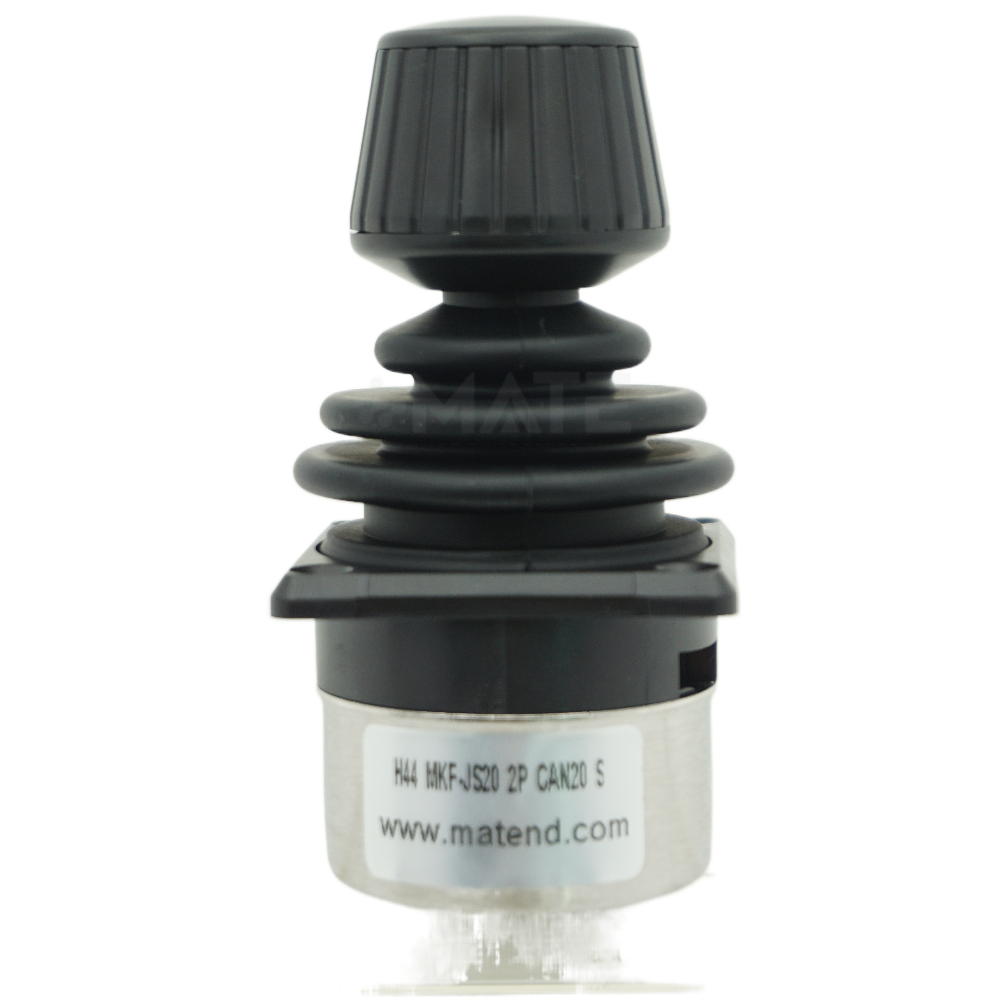

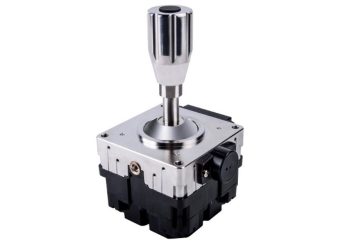

MKF-JS20 промышленный 3-осевой джойстик (серия H44)
MKA-JS20
— Промышленный джойстик на датчике Холла, 3-осевой, бесконтактный, с установкой в панель (panel mount).
— Разработан для высокоточного управления пальцами, где приоритетны безопасность и долговечность.
— Компактная конструкция, возможна компрессия до 10 мм для портативных устройств.
— Обеспечивает плавное и надёжное управление, с пружинным возвратом в центр.
— Доступен в конфигурациях: одноосевой, двухосевой или трёхосевой, с различными вариантами рукояток, включая с кнопкой.
— Идеален для применения в инвалидных креслах с электроприводом, робототехнике, дронах (UAV), координатно-измерительных машинах (CMM), медицинской и CCTV-технике, профессиональных системах управления камерами и портативных пультах управления (chest-packs).
Механические характеристики:
— Количество кнопок: 0 (опция — с кнопкой)
— Угол отклонения:
— XY-оси: ±20°
— Z-ось: ±18°
— Диапазон: круговой (Circle)
— Варианты направляющих профилей (gate): круглый, квадратный, крестовой, одноосевой
— Позиционирование: возврат в центр пружиной
— Ресурс: более 5 млн циклов
— Электрический ресурс: более 1 млн циклов
— Материалы: нержавеющая сталь + инженерные пластики
Электрические характеристики:
— Сенсор: датчик Холла (Hall effect)
— Питание: DC 5 V или DC 12–28 V
— Потребление: 9–25 мА @ 5 V
— Выходные сигналы:
— Аналоговый (0–5 V, опция 0,5–4,5 V)
— RS232
— RS422
— RS485
— USB
— CAN
Экологическая устойчивость:
— Рабочая температура: –40 °C … +70 °C
— Степень защиты: IP65 (передняя панель)
Область применения:
— Инвалидные кресла с электроприводом
— Робототехника
— Беспилотные летательные аппараты (UAV)
— Координатно-измерительные машины (CMM)
— Медицинское оборудование
— Системы видеонаблюдения CCTV
— Профессиональные системы управления камерами
— Портативные пульты управления (chest-packs)
Формат модели:
MKF-JSxx – [оси] – [выход] – [питание]

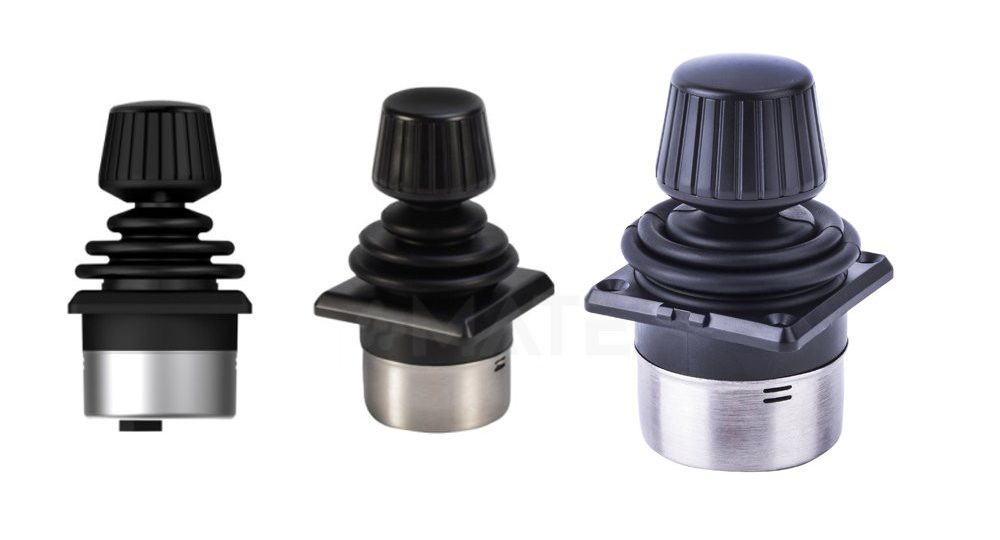

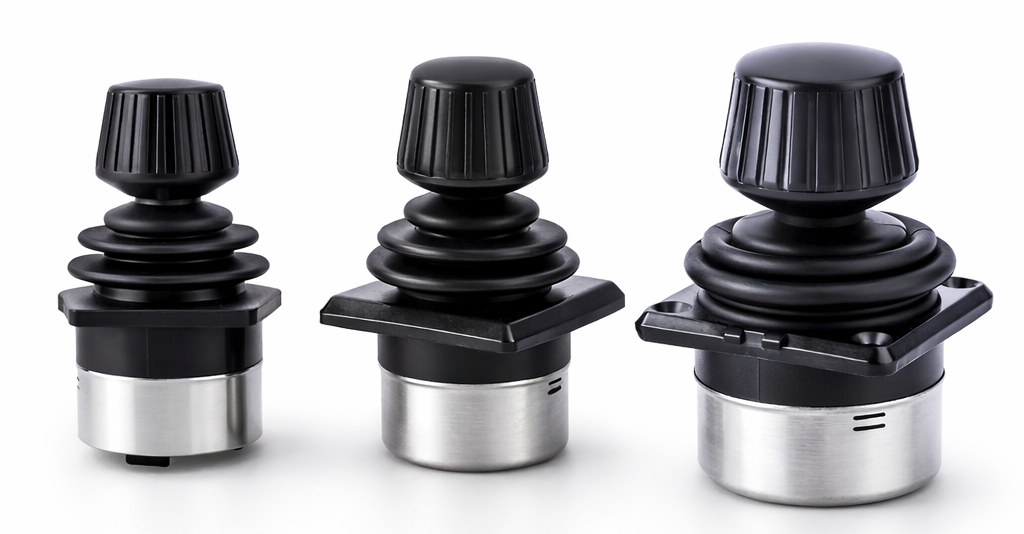

1. Варианты ручек (Handle)
MKF-JS08 – без кнопки (оси: 1, 2, 3)
MKF-JS03 – с 1 кнопкой (оси: 1, 2, 3)
MKF-JS20 – без кнопки, укороченная ручка (оси: 1, 2, 3, портативные устройства)
MKF-JS04-D1 – с 1 кнопкой (оси: 1, 2, 3)
MKF-JS04-D0 – без кнопки (оси: 1, 2, 3)
MKF-JS10 – без кнопки (оси: 2, 3, портативные устройства)
MKF-JS47 – с 1 кнопкой (оси: 1, 2, 3)
2. Количество осей (Number of axis)
1X/Y = 1 ось (X, Y)
2P = 2 оси (крест)
2C = 2 оси (круг)
2Q = 2 оси (квадрат)
3PT = 2 оси (крест) с поворотным верхом
3QT = 2 оси (круг) с поворотным верхом
3. Выходные сигналы (Output options)
H02 = 0–5 V
H47 = 0.3–4.7 V
H01 = 0.5–4.5 V
2H04 = 1–4 V (двойной сенсор)
RS232 = интерфейс RS232
RS422 = интерфейс RS422
RS485 = интерфейс RS485
485M = интерфейс RS485 Modbus
USB = USB 2.0
MOUSE = USB-мышь
CAN20 = CAN 2.0B
4. Питание (Power supply options)
0 = без питания (только для USB)
S = DC 5 V
Примеры полных моделей (с расшифровкой):
MKF-JS20-2C-H02-S (ручка JS20, 2 оси круг, выход 0–5 V, питание 5 V)
MKF-JS08-2Q-H47-S (ручка JS08, 2 оси квадрат, выход 0.3–4.7 V, питание 5 V)
MKF-JS03-2P-H01-S (ручка JS03, 2 оси крест, выход 0.5–4.5 V, питание 5 V)
MKF-JS04-D0-2C-USB-0 (ручка JS04 без кнопки, 2 оси круг, USB, без внешнего питания)
MKF-JS04-D1-2C-RS232-S (ручка JS04 с кнопкой, 2 оси круг, интерфейс RS232, питание 5 V)
MKF-JS10-2P-RS485-S (ручка JS10, 2 оси крест, интерфейс RS485, питание 5 V)
MKF-JS47-2Q-485M-S (ручка JS47, 2 оси квадрат, RS485 Modbus, питание 5 V)
MKF-JS20-3QT-CAN20-S (ручка JS20, 2 оси круг с поворотом, интерфейс CAN 2.0B, питание 5 V)
MKF-JS08-3PT-MOUSE-0 (ручка JS08, 2 оси крест с поворотом, интерфейс USB-мышь, без внешнего питания)
