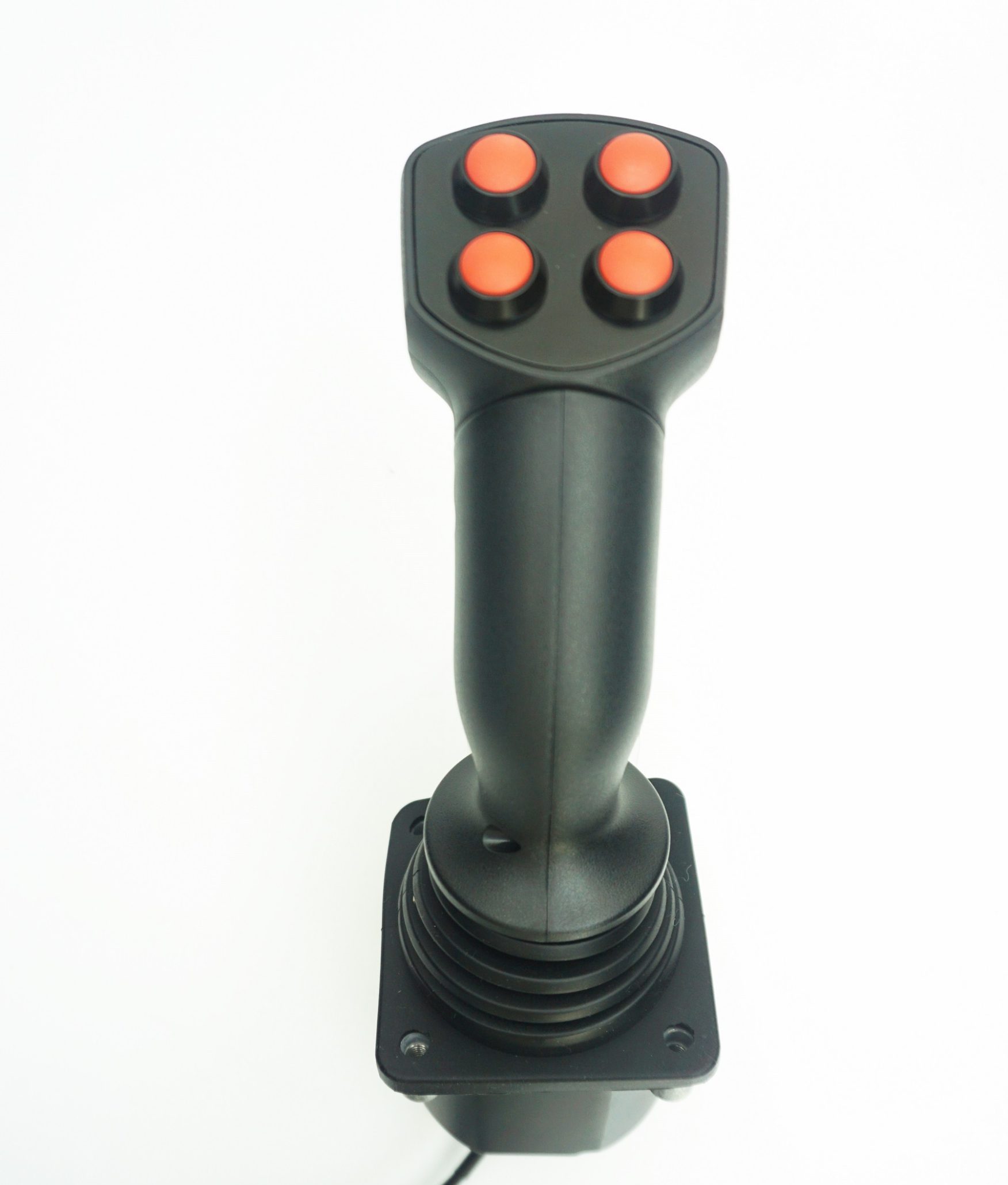

MKF-JS05 промышленный двухосевой джойстик с эффектом Холла IP65 (серия H80)

MKF-JS05 промышленный двухосевой джойстик с эффектом Холла для управления в промышленных системах.

Предназначен для точного и надёжного управления в промышленных и специализированных системах. Устройство рассчитано на панельный монтаж и обеспечивает стабильную работу благодаря использованию высокоточного датчика Холла с линейной коррекцией по всему температурному диапазону. Конструкция ориентирована на длительную эксплуатацию и плавное управление в условиях интенсивной нагрузки. Корпус джойстика изготовлен из алюминиевого сплава и нержавеющей стали с применением инженерных пластиков, что обеспечивает высокую механическую прочность и устойчивость к износу. Возврат в центральное положение осуществляется автоматически с помощью пружинного механизма. Эргономичная форма рукоятки обеспечивает комфортную и точную работу оператора.

Особенности конструкции MKF-JS05

• Двухосевой промышленный джойстик с датчиком Холла
• Панельный способ установки
• Автоматический возврат в центральное положение
• Высокоточный датчик Холла с линейной температурной коррекцией
• Эргономичный механический дизайн
• Надёжная конструкция для длительного срока службы

Механические характеристики

• Количество осей 2
• Рабочий угол отклонения ±22.5 градуса
• Тип позиционирования автоматический возврат в центр
• Количество кнопок 4
• Ресурс эксплуатации 5 миллионов циклов

Габаритные и монтажные размеры

• Общая высота 170.17 мм
• Высота по альтернативному размеру 169.80 мм
• Высота над панелью 131.95 мм
• Высота нижней части 59.91 мм
• Высота опорной части 37.76 мм
• Толщина фланца 7.00 мм
• Высота участка крепления 18.00 мм
• Нижний выступ 8.30 мм
• Длина верхней части 82.51 мм
• Общая ширина по верхней проекции 174.45 мм
• Диаметр рукоятки в верхней части 39.65 мм
• Диаметр в зоне перехода 55.00 мм
• Диаметр основания 69.00 мм
• Диаметр монтажного отверстия 69.50 мм
• Монтажный квадрат 80.00 × 80.00 мм
• Межосевое расстояние крепёжных отверстий 61.00 × 61.00 мм
• Крепёж 4 отверстия M6
• Скругление углов R8.00
• Посадочный размер корпуса 71.21 × 71.21 мм
• Угол отклонения 20 градусов в каждую сторону
• Полный угол отклонения 40 градусов

Электрические характеристики

• Питание постоянный ток 5В
• Дополнительные варианты питания 12–24 В
• Тип выходного сигнала аналоговое напряжение
• Поддерживаемые интерфейсы RS232 RS422 USB CAN 2.0 PWM

Эксплуатационные характеристики

• Материалы алюминий нержавеющая сталь инженерные пластики
• Рабочий температурный диапазон от минус 40 до плюс 75 градусов Цельсия
• Степень защиты корпуса IP65

Преимущества

• Высокая точность и стабильность управления
• Плавный ход и предсказуемое позиционирование
• Длительный срок службы при интенсивной эксплуатации
• Устойчивость к пыли и влаге
• Подходит для тяжёлых условий работы

Область применения

• Телевизионные камеры
• Системы видеонаблюдения CCTV
• Промышленные роботы
• Медицинское оборудование
• Оптические приборы
• Тяжёлая техника и системы с повышенными требованиями к надёжности

Примеры моделей

MKF-JS05-2BP+1RS-2-MS00-2Q-H47-24W/H80
MKF-JS05-2-MS00-2Q-H47-24W/H80
MKF-JS05-4PB-USB
MKF-JS05-2-MS00-2Q-H47-24W/H80-6617
MKF-JS05-2BP+1RS-2-MS00-2Q-H47-24W/H80-6617
