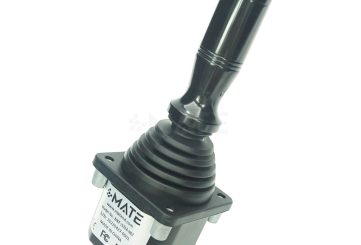

MKF-JS03 промышленный многоосевой джойстик (серия H44)
MKF-JS03
Многоосевой бесконтактный джойстик на датчике Холла
— Джойстики серии H44 разработаны для высокоточного управления пальцами, где приоритетом являются безопасность и долговечность.
— Доступны варианты с одной, двумя или тремя осями.
— Возможна установка различных рукояток, включая с кнопками.
— Два варианта монтажных фланцев позволяют закреплять джойстик над панелью или под панелью.
— Компактный размер, низкое усилие управления и высокая надёжность делают серию H44 идеальной для применения в инвалидных креслах с электроприводом, робототехнике, UAV, координатно-измерительных машинах, медицинской и CCTV-технике, профессиональных системах управления камерами и портативных пультах управления (chest-packs).
Механические характеристики:
— Сенсор: датчик Холла (Hall effect)
— Действие рычага: автоматический возврат в центр (spring centering)
— Угол отклонения:
— XY-оси: ±20°
— Z-ось: ±18°
— Варианты направляющих профилей (lever gate): одноосевой, круглый, квадратный, крестовой
— Электрический ресурс: более 1 000 000 циклов
Электрические характеристики:
— Выходные сигналы:
— Аналоговый (0–5 V, опции 0.5–4.5 V, 0.3–4.7 V)
— RS232
— RS422
— RS485
— USB
— CAN (2.0B, J1939)
— Питание: DC 5 V или DC 12–28 V
— Потребление: менее 9–25 мА @ 5V
Экологическая устойчивость:
— Рабочая температура: –40 °C … +70 °C
— Степень защиты: IP67
Область применения:
— Инвалидные кресла с электроприводом
— Робототехника
— UAV (беспилотные летательные аппараты)
— Координатно-измерительные машины (CMM)
— Медицинское оборудование
— CCTV-системы
— Профессиональные камеры и пульты управления
— Портативные системы управления (chest-packs)
Формат модели:
MKF-JSxx – [Оси] – [Выход] – [Питание]
1. Варианты ручек (Handle)
MKF-JS08 — без кнопки (оси: 1, 2, 3)
MKF-JS03 — с 1 кнопкой (оси: 1, 2, 3)
MKF-JS20 — без кнопки, укороченная ручка (оси: 1, 2, 3, для портативных устройств)
MKF-JS04-D1 — с 1 кнопкой (оси: 1, 2, 3)
MKF-JS04-D0 — без кнопки (оси: 1, 2, 3)
MKF-JS10 — без кнопки (оси: 2, 3, для портативных устройств)
MKF-JS47 — с 1 кнопкой (оси: 1, 2, 3)
2. Количество осей (Number of axis)
1X/Y = 1 ось (X, Y)
2P = 2 оси (крест)
2C = 2 оси (круг)
2Q = 2 оси (квадрат)
3PT = 2 оси (крест) + поворотная рукоятка
3QT = 2 оси (круг) + поворотная рукоятка
3. Выходные сигналы (Output options)
H02 = 0–5 V
H47 = 0.3–4.7 V
H01 = 0.5–4.5 V
2H04 = 1–4 V (двойной сенсор)
RS232 = интерфейс RS232
RS422 = интерфейс RS422
RS485 = интерфейс RS485
485M = RS485 Modbus
USB = USB 2.0
MOUSE = USB-мышь
CAN20 = CAN 2.0B
4. Питание (Power supply options)
0 = без внешнего питания (для USB)
S = DC 5 V
Примеры полных моделей (с расшифровкой):
MKF-JS08-2C-H02-S (ручка JS08, 2 оси круг, аналоговый выход 0–5 V, питание 5 V)
MKF-JS03-2P-H47-S (ручка JS03, 2 оси крест, аналоговый выход 0.3–4.7 V, питание 5 V)
MKF-JS20-2Q-H01-S (ручка JS20, 2 оси квадрат, аналоговый выход 0.5–4.5 V, питание 5 V, портативная версия)
MKF-JS04-D0-1X/Y-RS232-S (ручка JS04 без кнопки, 1 ось X/Y, интерфейс RS232, питание 5 V)
MKF-JS04-D1-2C-USB-0 (ручка JS04 с кнопкой, 2 оси круг, интерфейс USB, без питания)
MKF-JS10-2P-RS485-S (ручка JS10, 2 оси крест, интерфейс RS485, питание 5 V, портативная версия)
MKF-JS47-3QT-485M-S (ручка JS47, 2 оси круг + поворот, интерфейс RS485 Modbus, питание 5 V)
MKF-JS08-3PT-CAN20-S (ручка JS08, 2 оси крест + поворот, интерфейс CAN 2.0B, питание 5 V)
MKF-JS20-2C-MOUSE-0 (ручка JS20, 2 оси круг, выход USB-мышь, без питания, портативная версия)
