Цена по запросу  $
    Срок поставки: 4–6 недель

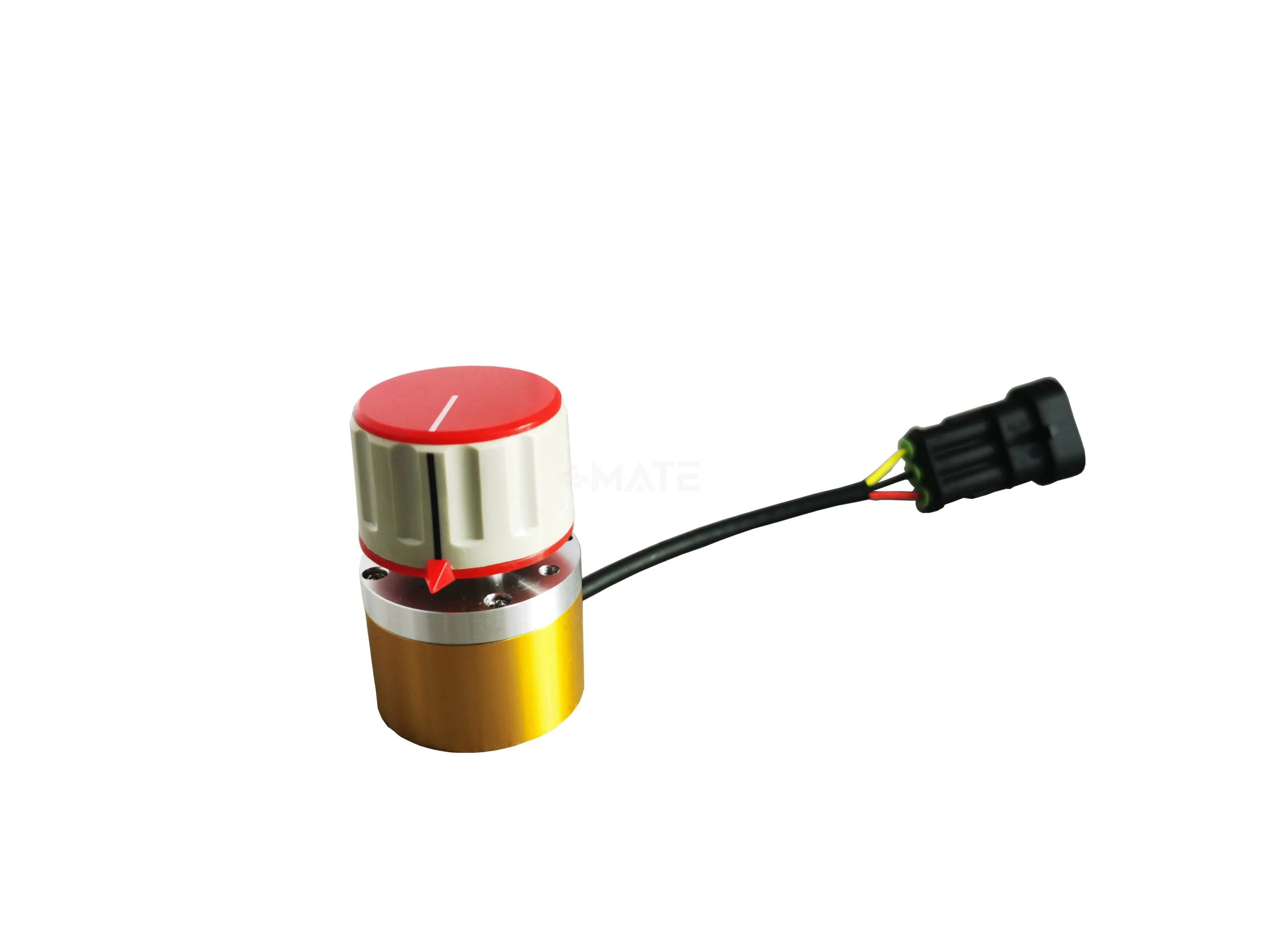

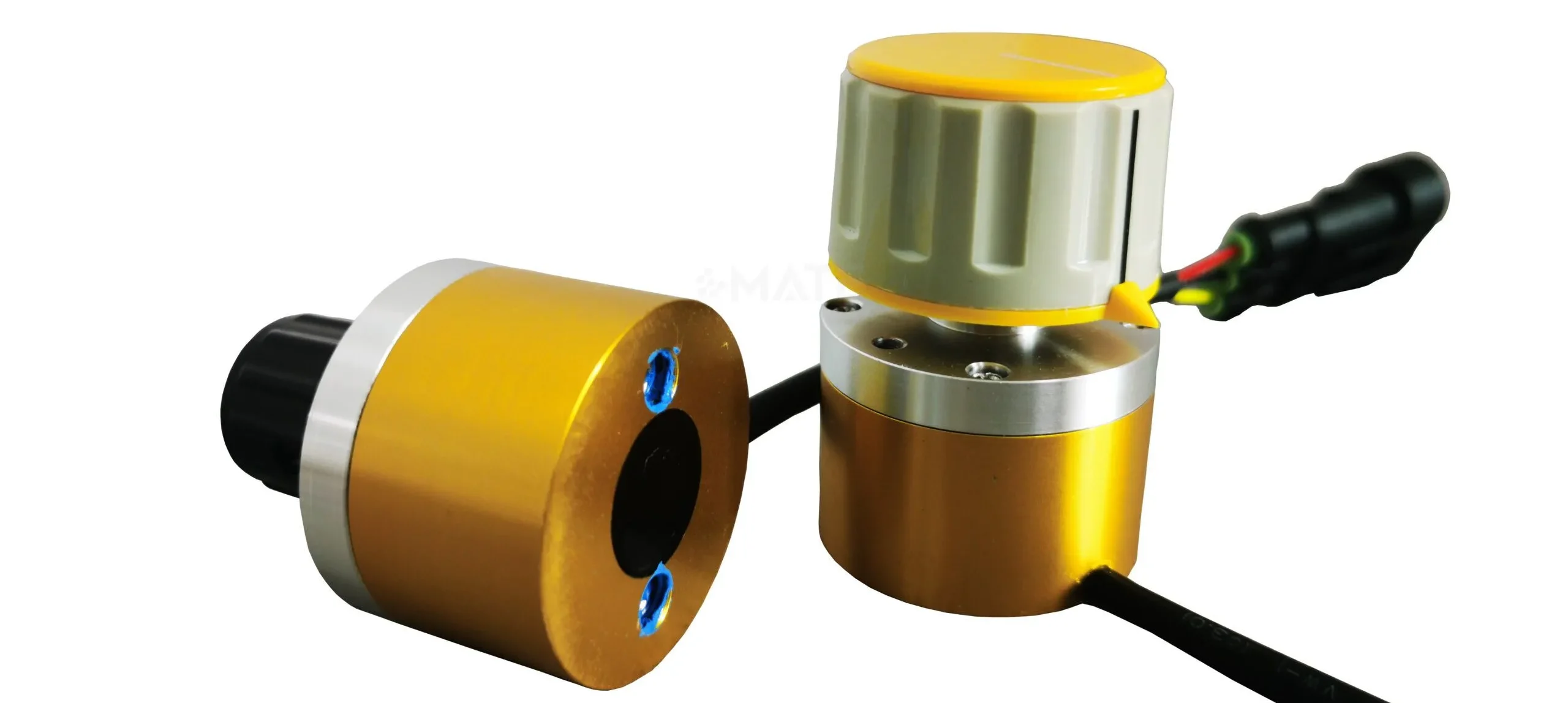

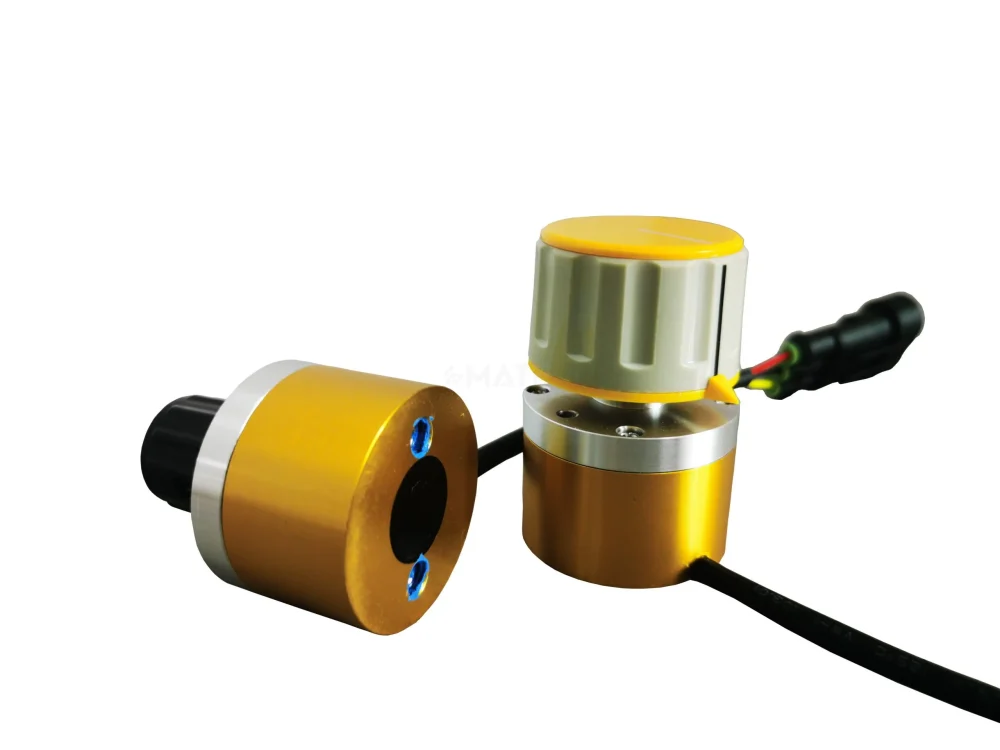

    MKF-02-KNB — промышленный поворотный регулятор с датчиком Холла, предназначенный для точного ручного управления параметрами промышленного оборудования и операторских систем. Бесконтактный принцип измерения положения обеспечивает стабильный выходной сигнал, длительный ресурс и отсутствие механического износа чувствительного элемента. Регулятор выполнен из алюминиевого сплава и нержавеющей стали. Механизм имеет фрикционное демпфирование с возможностью позиционирования и центральной фиксацией. Угол вращения составляет ±30°, а усилие демпфирования может регулироваться в зависимости от требований к управлению.

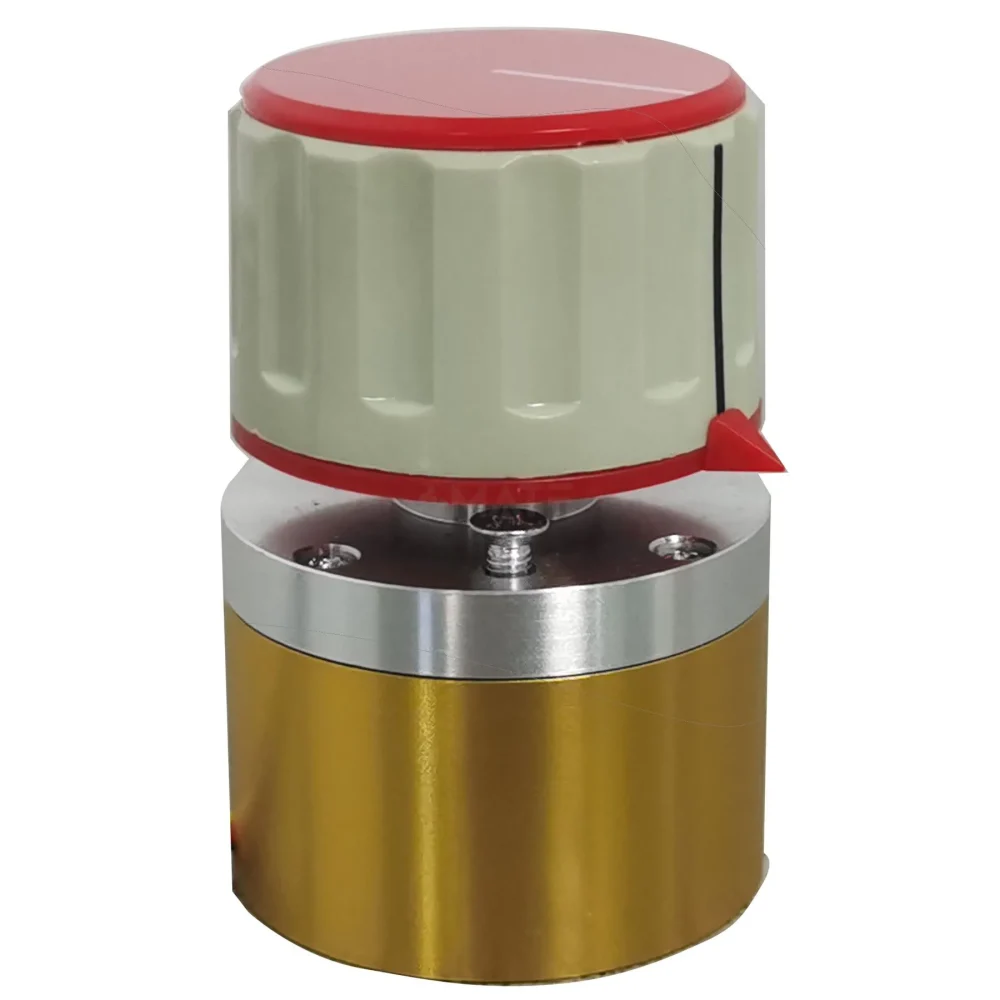

    Положение рукоятки контролируется датчиком Холла с линейной коррекцией во всём рабочем температурном диапазоне. При питании +5 В DC устройство формирует аналоговый выходной сигнал 0,5-4,5 В. Конструкция рассчитана на фланцевый монтаж. Часть изделия, расположенная над панелью, имеет степень защиты IP65. Съёмный колпачок позволяет адаптировать исполнение рукоятки, а диаметр вала и крышки может быть изменён по требованиям проекта. По внешнему исполнению MKF-02-KNB имеет крупную рифлёную рукоятку для уверенного захвата, визуальный указатель положения и прочный металлический монтажный фланец. Такое исполнение удобно для ручной регулировки параметров на операторских панелях и промышленном оборудовании.

    Особенности

    • Промышленный поворотный регулятор с датчиком Холла
    • Бесконтактное определение положения
    • Аналоговый выход 0,5-4,5 В
    • Угол вращения: ±30°
    • Фрикционное демпфирование
    • Фиксация установленного положения
    • Центральная фиксация
    • Регулируемое усилие демпфирования
    • Линейная температурная коррекция датчика Холла
    • Фланцевый монтаж
    • Степень защиты IP65 над панелью
    • Съёмный колпачок рукоятки
    • Возможность изменения диаметра вала и колпачка
    • Ресурс более 5 000 000 циклов
    • Конструкция из алюминиевого сплава и нержавеющей стали

    Механические характеристики

    • Основные материалы: алюминиевый сплав и нержавеющая сталь
    • Тип управления: вращение
    • Угол вращения: ±30°
    • Механизм: фрикционное демпфирование с позиционированием
    • Центральное положение: механическая фиксация
    • Усилие демпфирования: регулируемое
    • Колпачок рукоятки: съёмный
    • Диаметр вала и колпачка: опционально по требованиям
    • Метод установки: фланцевое крепление
    • Механический ресурс: более 5 000 000 циклов
    • Степень защиты над панелью: IP65

    Электрические характеристики

    • Принцип измерения: датчик Холла
    • Температурная компенсация: линейная коррекция во всём рабочем диапазоне
    • Напряжение питания: +5 В DC
    • Рабочий ток: ≤15 мА
    • Выходной сигнал: 0,5-4,5 В
    • Разъём: DJ7031Y-1.8-11
    • Кабель: 22 AWG
    • Длина кабеля: 100 ±10 мм

    Условия эксплуатации

    • Рабочая температура: -20…+70 °C
    • Температура хранения: -30…+80 °C
    • Степень защиты: IP65 над монтажной панелью

    Комплект поставки

    • 1 × регулятор MKF-02-KNB
    • 1 × колпачок рукоятки
    • 2 × монтажных винта 3 × 5 мм с плоской головкой

    Габаритные и монтажные размеры

    • Диаметр основного корпуса: Ø38 мм
    • Высота основного корпуса: 27,5 мм
    • Высота вала над корпусом: 18 мм
    • Диаметр вала: Ø14 мм
    • Центральное глухое отверстие в валу: Ø5,9 мм
    • Глубина глухого отверстия: 5 мм
    • Глубина резьбовой части: 4 мм
    • Высота верхнего монтажного выступа: 2 мм
    • Расположение крепёжных отверстий на корпусе: 30 × 30 мм
    • Крепление корпуса: 4 × M3
    • Глубина резьбовых отверстий M3: 4 мм

    Размеры отверстий в монтажной панели

    • Центральное отверстие под вал: Ø14,5 мм
    • Межосевое расстояние двух крепёжных отверстий: 30 мм
    • Диаметр крепёжных отверстий: Ø3,1 мм
    • Диаметр зенковки крепёжных отверстий: Ø5,5 мм
    • Максимальная толщина монтажной панели: 2 мм

    Опциональные колпачки рукоятки

    • Малый колпачок: Ø21 мм
    • Большой колпачок: Ø36 мм

    Применение

    Промышленный регулятор MKF-02-KNB подходит для операторских панелей, систем промышленной автоматизации, пультов управления, мобильной техники и оборудования, где требуется плавная ручная регулировка с сохранением установленного положения и аналоговым выходным сигналом.
