K-TEK-HC-5A3O промышленный джойстик с функцией поворота по оси Z
- 52× 86 мм

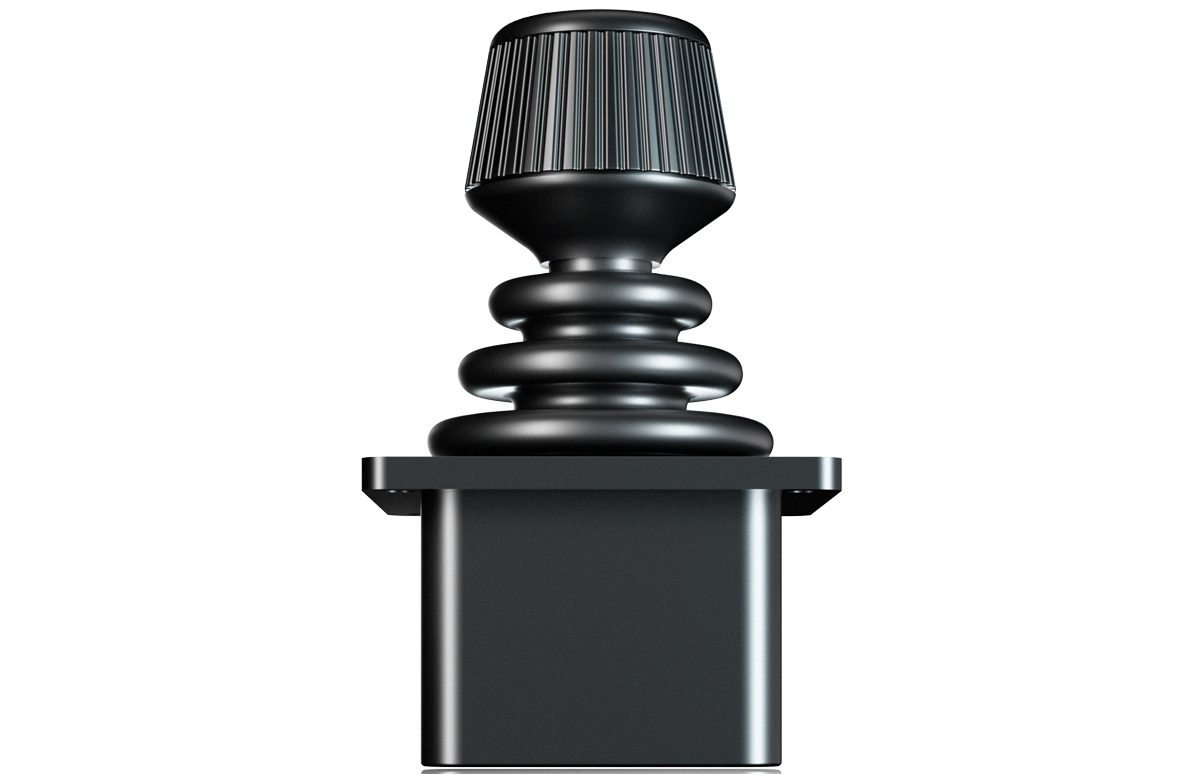

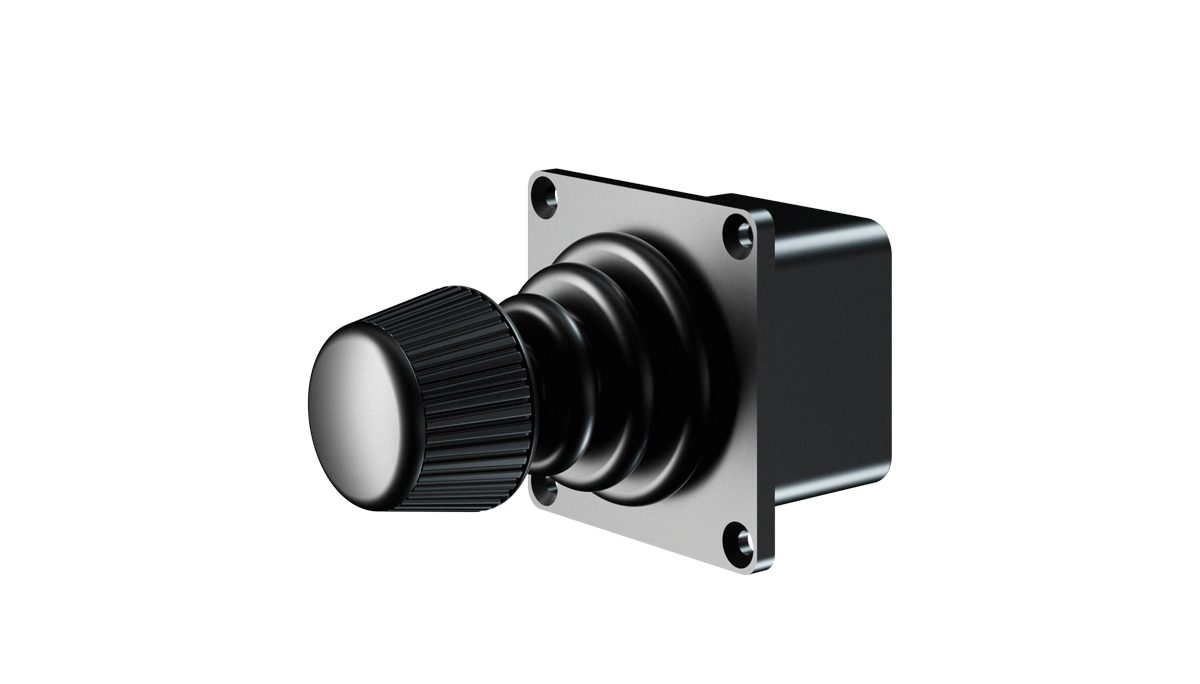

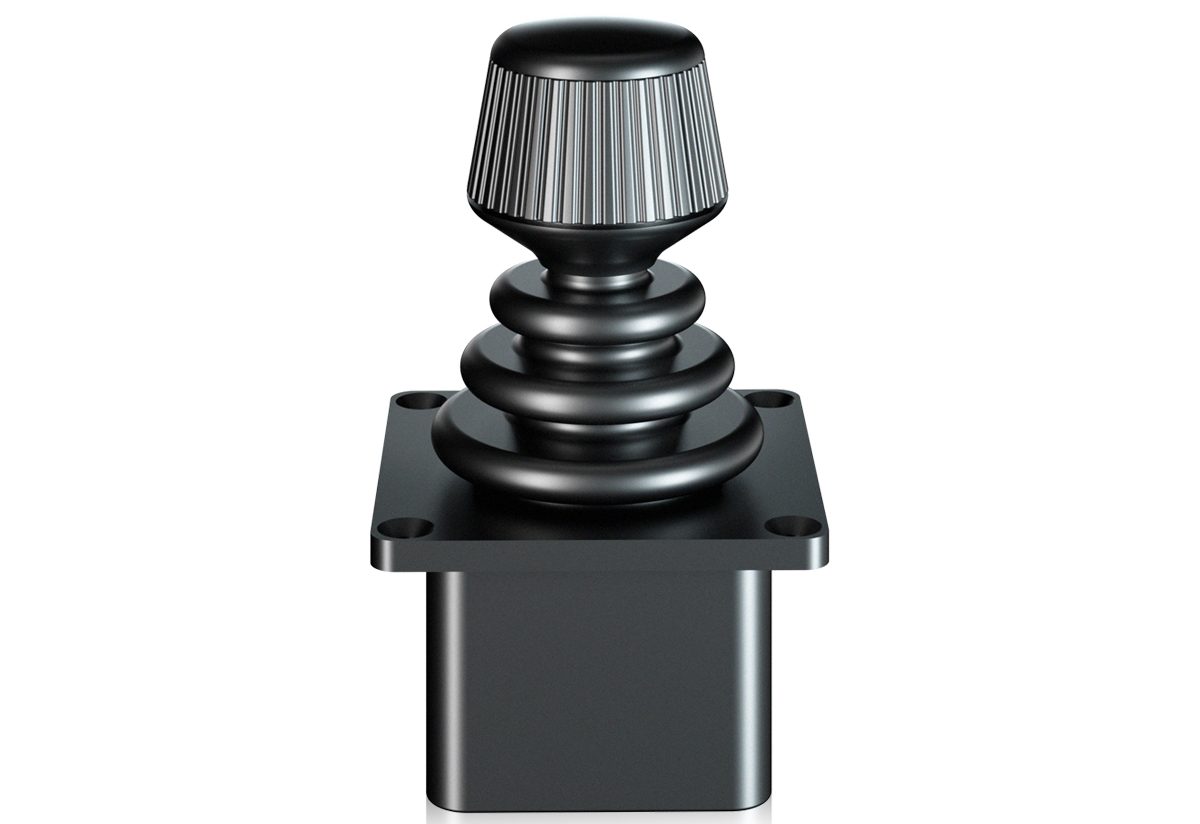

K-TEK-HC-5A3O – это промышленный джойстик из авиационного алюминия для управления большим пальцем. Использует бесконтактную технологию Hall sensing с защитой от помех. Компактная и прочная конструкция позволяет устанавливать джойстик на панели управления и мобильных пультах. Обеспечивает многосигнальную передачу через движения по осям X/Y и вращение по оси Z, поддерживает самовозврат или фиксацию по трению. Отличается высокой надёжностью, длительным сроком службы и устойчивостью к тяжёлым условиям эксплуатации.
Категория: джойстик
Интерфейс: USB
Монтаж: панельный
Температура работы: -40℃~+70℃
Применение: транспортные средства, авиация, морские и военные системы управления, радары, консоли, навигационные посты
Габариты: 52.0 × 86.0 мм (Д × В)
Механические данные
Материал: алюминиевый сплав (чёрный)
Оси: X/Y усилие 1~5 N, угол отклонения 18°±2°
Ось Z: самовозврат, момент вращения 0~4 Н·см, угол ±25° (макс. момент ≤ 8 Н·см)
Масса: 0.20 кг
Ресурс: 500 000 циклов
Электрические данные
Напряжение питания: 5 VDC
Выходное напряжение: X/Y/Z: -5VDC ~ +5VDC ±10%
Среднее напряжение: ±0.25 VDC
Зона нечувствительности: ±0.20 VDC
Максимальное напряжение: +4.5 VDC
Минимальное напряжение: -4.5 VDC
Энергопотребление: ≤0.1 W·h
Интерфейс: USB 2.0
Длина кабеля: 30 см
Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+75℃
Применение: военные и промышленные консоли, управление транспортом, навигация, системы связи и радары.
Отличия моделей K-TEK-HC-5A2O и K-TEK-HC-5A3O
Обе модели выполнены из авиационного алюминия с применением технологии Hall-сенсоров, имеют компактный дизайн, высокий ресурс работы (500 000 циклов) и интерфейс USB 2.0.
Отличие заключается в количестве осей управления:
| Характеристика | K-TEK-HC-5A2O | K-TEK-HC-5A3O |
|---|---|---|
| Количество осей | 2 (X/Y) | 3 (X/Y + Z) |
| Угол отклонения по X/Y | ±18° | ±18° |
| Ось Z (вращение) | Нет | Есть, самовозврат, угол ±25°, момент 0~4 Н·см (макс. 8 Н·см) |
| Размеры | 52 × 91 мм | 52 × 86 мм |
| Применение | Базовое двухосевое управление (курсоры, навигация, панельные команды) | Расширенное управление с дополнительным вращением (камера, масштабирование, регулировка скорости) |
Таким образом, HC-5A2O подходит для классического двухмерного управления, а HC-5A3O обеспечивает более гибкое и функциональное трёхосевое управление, где требуется дополнительный контроль параметров.
