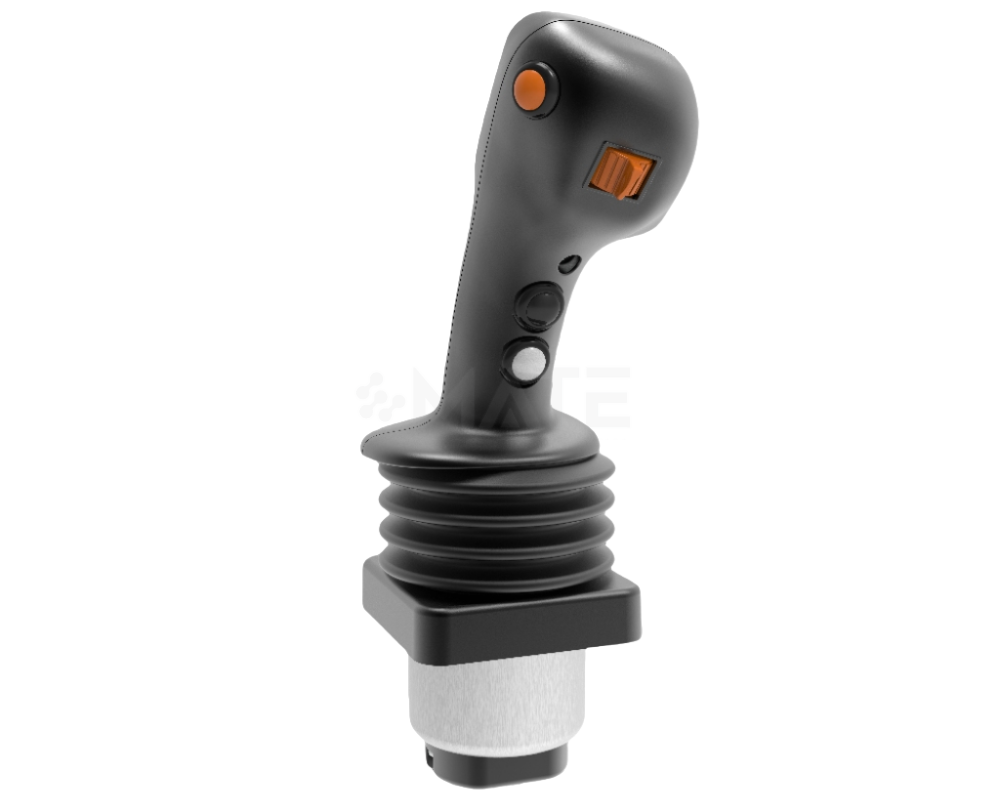

    H56-JS12 MINI BASE — компактный двухосевой промышленный джойстик с многофункциональной рукояткой JS12 и цифровым интерфейсом CAN J1939. Предназначен для интеграции в системы управления мобильной, строительной, сельскохозяйственной, грузоподъёмной и другой специальной техникой.

    Основное управление осуществляется по двум пропорциональным осям X/Y с углом отклонения ±15°. Механизм имеет автоматический пружинный возврат в центральное положение и квадратное ограничение хода (Square Operation Limited), позволяющее выполнять плавное управление одновременно по двум координатам.

    Многофункциональная рукоятка JS12 объединяет основные и дополнительные органы управления. Помимо двух основных осей X/Y, конструкция предусматривает кнопки управления и три thumb-wheel регулятора Z1, Z2 и Z3. Это позволяет управлять несколькими функциями машины непосредственно с одной рукоятки — например движением рабочих органов, скоростью, подачей и другими вспомогательными функциями оборудования.

    Передача данных осуществляется по промышленному протоколу CAN J1939. По CAN передаются данные о положении осей X/Y, направлениях отклонения, состоянии кнопок и положении дополнительных регуляторов Z1/Z2/Z3.

    Подключение выполняется через промышленный разъём M12 Type A, 5-pin male с кабелем длиной 500 мм. Питание джойстика — DC 12/24 V.

    Компактное основание размером 83 × 83 мм позволяет устанавливать джойстик в панели управления, подлокотники операторских кресел и пульты мобильной техники при ограниченном монтажном пространстве.

    Ключевые особенности

    • Двухосевой промышленный пропорциональный джойстик
    • Основные оси управления X/Y
    • Угол отклонения ±15° по каждой оси
    • Автоматический пружинный возврат в центр
    • Квадратное ограничение хода
    • Многофункциональная рукоятка JS12
    • Дополнительные кнопки управления
    • Три thumb-wheel регулятора Z1, Z2 и Z3
    • Передача положения осей и органов управления по CAN
    • Промышленный протокол CAN J1939
    • Питание DC 12/24 V
    • Разъём M12 Type A, 5-pin male
    • Кабель подключения 500 мм
    • Компактное исполнение для панельного монтажа

    Технические характеристики

    Тип: промышленный многофункциональный джойстик
    Количество основных осей: 2 (X/Y)
    Угол отклонения X: ±15°
    Угол отклонения Y: ±15°
    Тип возврата: пружинный, автоматический возврат в центр
    Ограничение хода: квадратное (Square Operation Limited)
    Рукоятка: JS12
    Дополнительные органы управления: кнопки и thumb-wheel Z1/Z2/Z3
    Выходной интерфейс: CAN J1939
    Питание: DC 12/24 V
    Подключение: M12 Type A, 5-pin male
    Длина кабеля: 500 мм
    Монтаж: сверху панели

    Габаритные и монтажные размеры

    Размер основания: 83 × 83 мм
    Монтажный вырез панели: Ø56 мм
    Межосевое расстояние крепёжных отверстий: 56,5 × 56,5 мм
    Угол отклонения по оси X: ±15°
    Угол отклонения по оси Y: ±15°
    Размеры на чертеже указаны в миллиметрах.

    Распиновка разъёма M12

    Pin 1 — CAN-GND
    Pin 2 — Power (DC 12/24 V)
    Pin 3 — GND
    Pin 4 — CAN-H
    Pin 5 — CAN-L

    CAN J1939

    Интерфейс CAN J1939 используется для передачи данных основных и дополнительных органов управления джойстика.

    Основное CAN-сообщение содержит:
    • положение оси X
    • положение оси Y
    • направление отклонения X/Y
    • состояние кнопок рукоятки

    Дополнительное CAN-сообщение содержит:
    • положение thumb-wheel Z1
    • положение thumb-wheel Z2
    • положение thumb-wheel Z3
    • направление отклонения дополнительных регуляторов

    Такая архитектура позволяет интегрировать H56-JS12 MINI BASE непосредственно в электронные системы управления мобильной и специальной техники без использования отдельных аналоговых каналов для каждого органа управления.

    Области применения

    • Строительная и дорожно-строительная техника
    • Экскаваторы и погрузчики
    • Краны и грузоподъёмное оборудование
    • Автовышки и подъёмные платформы
    • Сельскохозяйственная техника
    • Мобильные машины и спецтехника
    • Системы управления рабочими органами машин
    • Подлокотники операторских кресел
    • Промышленные пульты и панели управления

    H56-JS12 MINI BASE подходит для систем, где требуется компактный промышленный джойстик с пропорциональным двухосевым управлением, дополнительными функциями на рукоятке и цифровой передачей команд по CAN J1939.

    Модель: H56-MKF-JS12-CAN-S-2Q-MS00-24W-6617
    Серия: H56-JS12 MINI BASE / MKF-JS12

    Документация

    H56-JS12 MINI BASE техническая информация

    Применение
      • Строительная и дорожная техника
      • Сельскохозяйственные машины
      • Подъёмно-транспортное оборудование
      • Гидравлические системы управления
      • Промышленные и мобильные машины
      • Операторские пульты и кабины техники
      • Машины и системы с CAN-шиной J1939
