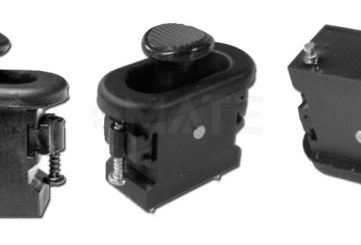

MKF-TS09 одноосевой мини-джойстик, управляемый пальцем

MKF-TS09
— Профессиональный одноосевой джойстик для управления пальцем, работающий вперёд/назад.
— Компактный, удобный для установки, с автоматическим возвратом в центр за счёт пружины.
— Подходит для пультов дистанционного управления, внедорожной техники и промышленных панелей управления.
— Доступен в версиях с потенциометром и с датчиком Холла.
Электрические характеристики (потенциометр):
— Напряжение питания: < 36 VDC
— Общее сопротивление: 4KΩ или 5KΩ
— Электрический угол: ±28°
— Напряжение средней точки: 48%~52% VDC
— Угол средней точки: ±2.5°
— Нагрузочное напряжение (макс.): 32 VDC
— Максимальная допустимая мощность рассеивания: 0,25 W (25°)
Переключатель направления:
— Питание: < 35 VDC
— Максимальный ток: 2 мА
— Угол срабатывания: ±3°
— Сопротивление контакта: < 500Ω
Электрические характеристики (датчик Холла):
— Питание: 5,0 ± 0,5 VDC
— Потребляемый ток: < 9 мА; 18 мА (для дублированного Холла)
— Максимальное допустимое перенапряжение: 30 VDC
— Обратное напряжение (макс.): –10 VDC
— Нагрузочное сопротивление: > 10KΩ
— Толеранс выходного напряжения: 2,5 ± 0,1 V
— Линейность выходного сигнала: < ±5%
Механические характеристики:
— Угол перемещения: ±30°
— Тип работы: автоматический возврат пружиной
— Усилие начала движения (Breakout): 1,3 N
— Рабочее усилие (макс.): 3 N
— Допустимое максимальное усилие: > 50 N
— Ресурс работы:
> 2 млн циклов (потенциометр)
> 5 млн циклов (датчик Холла)
— Масса: 45 г
Экологическая устойчивость:
— Рабочая температура: –30 °C … +70 °C
— Температура хранения: –40 °C … +85 °C
— Степень защиты: IP66 (выше фланца)
Примеры полных моделей (с расшифровкой):
MKF-TS09-P04A-L (потенциометр 4KΩ, выход 0–100% VDC, кабельное подключение)
MKF-TS09-P05B-L (потенциометр 5KΩ, выход 10–90% VDC, кабельное подключение)
MKF-TS09-P05C-L (потенциометр 5KΩ, выход 25–75% VDC, кабельное подключение)
MKF-TS09-H01-L (Hall-сенсор, выход 0.5–2.5–4.5 VDC, кабельное подключение)
MKF-TS09-H02-L (Hall-сенсор, выход 0–2.5–5 VDC, кабельное подключение)
