MKF-JS72 двухрычажный контроллер тяги двух судовых двигателей

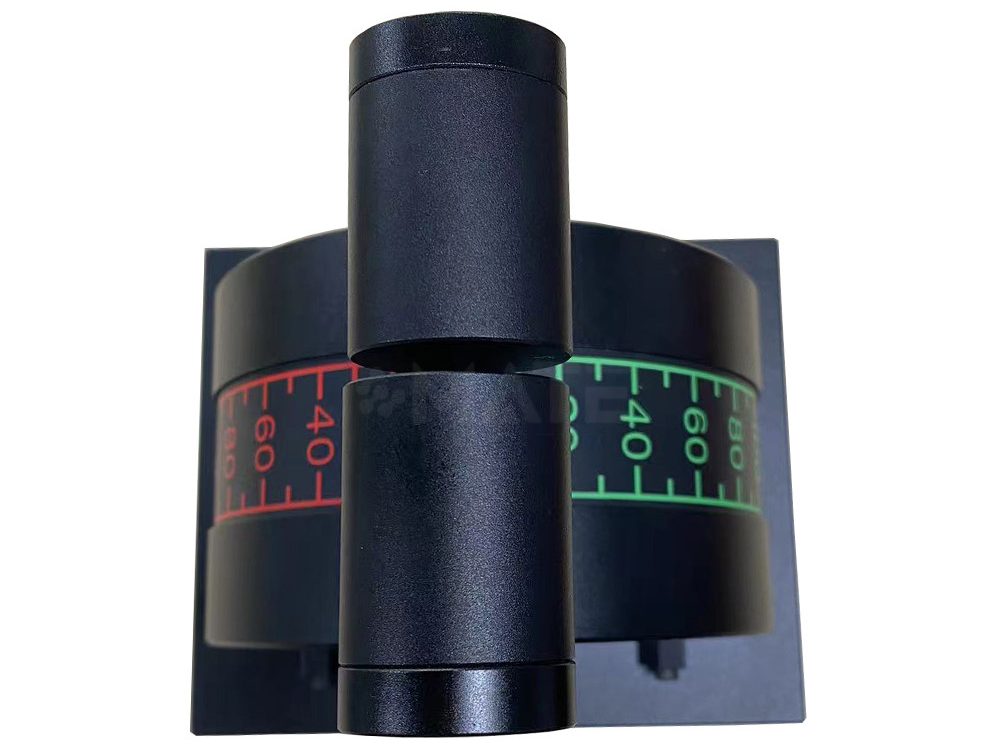

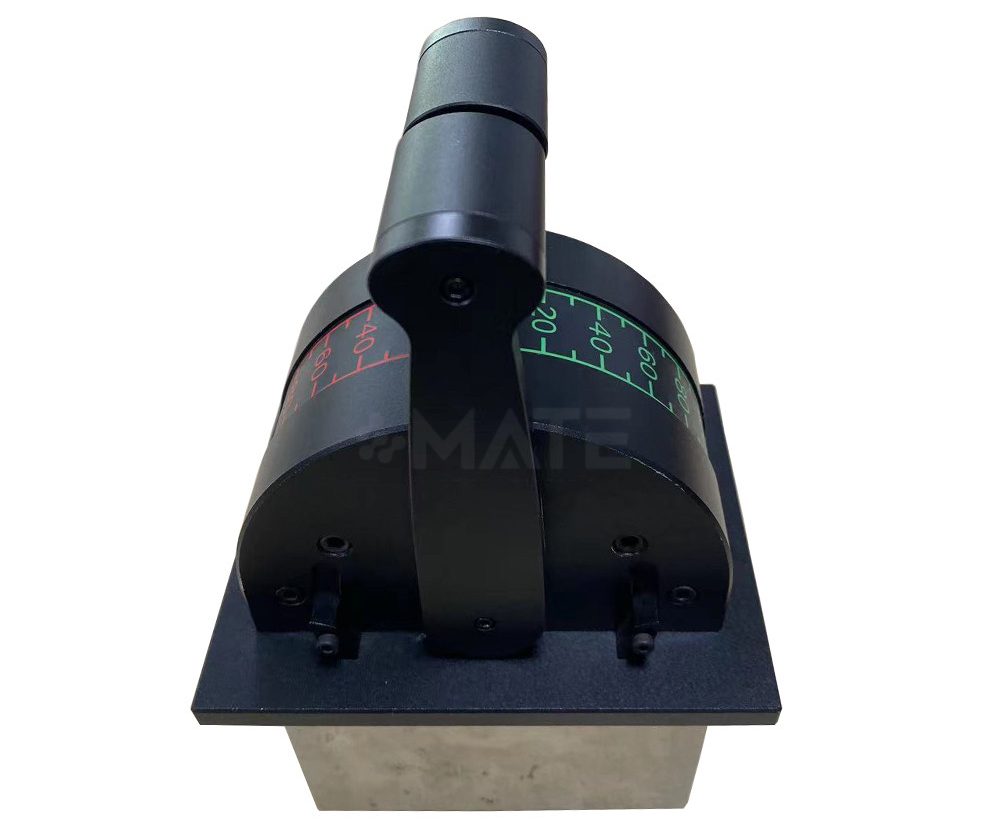

MKF-JS72 профессиональный двухрычажный контроллер тяги двух двигателей (throttle controller), предназначенный для управления судовыми двигателями. Устройство обеспечивает одновременное управление двумя двигателями, совмещая функции контроля тяги и переключения передач.

Контроллер имеет рабочий угол 140° (±70°) и 11 механических положений: 5 вперёд, 5 назад и нейтраль. Для левой и правой рукояток используются независимые печатные платы. Высокоточные датчики Холла с линейной компенсацией по всему температурному диапазону обеспечивают стабильность выходного сигнала.

Корпус изготовлен из анодированного алюминиевого сплава. В механизме позиционирования используется нанофрикционный материал, обеспечивающий плавный и точный ход рычагов. Регулируемая подсветка PVC-шкалы выполнена по технологии линейного поверхностного излучения.

MKF-JS72 поддерживает токовые, аналоговые и цифровые выходные сигналы, включая 4-20 мА, 0,5-2,5-4,5 В, ±10 В, CAN2.0 и RS485. Питание левого и правого двигателя и сигнальные цепи имеют изоляцию.

Особенности

Управление двумя двигателями: левый и правый канал
Управление тягой и переключением передач
Рабочий угол: 140° (±70°)
11 механических положений: 5 вперёд, 5 назад и нейтраль
Высокоточные датчики Холла с температурной компенсацией
Фрикционное позиционирование
Центральное механическое положение
Точная пошаговая фиксация каждой передачи
Независимые печатные платы левой и правой рукояток
Синхронное управление двумя сервоприводами и электромагнитной муфтой
Функция дистанционной синхронизации Remote Sync Control
Функция автоматического следования рукояток
Регулируемая подсветка шкалы
Корпус из анодированного алюминиевого сплава
Нанофрикционный материал механизма позиционирования
Степень защиты над панелью: IP67

Синхронное управление

Для синхронного управления используются два сервопривода с шаговыми двигателями и внутренним электромагнитным механизмом сцепления. Синхронизация может выполняться через обмен данными или внешние входные сигналы. Также предусмотрено дистанционное синхронное управление.

Контроллер имеет два интерфейса включения функции Follow-up. При активации этой функции внутренний сервомеханизм автоматически синхронизирует левую и правую рукоятки, чтобы выходные сигналы обеих сторон совпадали. При перемещении одной рукоятки другая автоматически следует за ней.

Электрические характеристики

Тип датчика: Hall effect
Линейная температурная компенсация: предусмотрена
Питание: DC 24 В
Допустимый диапазон питания: DC 10-36 В
Питание левого и правого двигателя: изолированное
Сигнальные цепи: изолированные

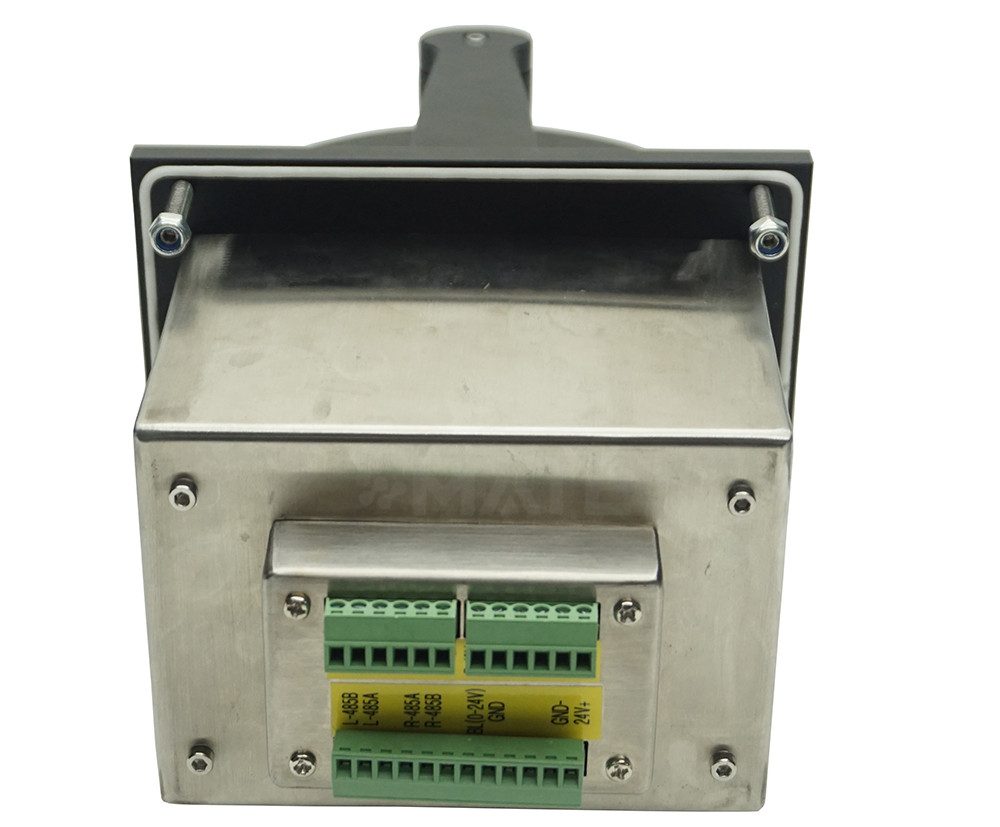

Токовый выход: 4-20 мА, 12 мА в среднем положении, по 2 канала с каждой стороны
Выходное напряжение: 0,5-2,5-4,5 В или ±10 В, по одному каналу с каждой стороны
CAN2.0: по 1 каналу с каждой стороны
RS485: по 2 канала с каждой стороны
CAN-интерфейс: поддержка J1939 и CANopen
RS485: два изолированных интерфейса RS485

Подсветка

Регулируемая подсветка PVC-шкалы
Регулировка яркости входным сигналом 0-24 В
Регулировка яркости через передачу данных
Технология электролюминесцентного поверхностного излучения
Диапазон регулировки яркости: 0-100%

Механические характеристики

Рабочий угол: 140° (±70°)
Количество положений: 11
Положения: 5 вперёд, 5 назад, 1 нейтраль
Тип фиксации: механическая, с ощущением щелчков (graduated feel)
Тип позиционирования: фрикционный
Центральное механическое положение: предусмотрено
Тип управления: двойное синхронное — серводвигатель + электромагнитная муфта
Дистанционное управление: поддерживается (Remote Sync Function)
Материал корпуса: алюминиевый сплав
Обработка поверхности: анодирование
Фрикционный материал: нанофрикционный
Механический ресурс: более 1 000 000 циклов

Условия эксплуатации

Рабочая температура: -40 ℃ … +70 ℃
Степень защиты части над монтажной панелью: IP67

Габаритные и монтажные размеры

Максимальная ширина с учётом отклонения рычагов: 209,31 мм
Рабочий угол каждой рукоятки: ±70°
Общая высота по боковому виду: 225,5 мм
Высота части над монтажной панелью по чертежу: 126 мм
Глубина нижней части под панелью по чертежу: 91,5 мм
Размер нижнего корпуса по одному из видов: 83 мм
Ширина нижнего корпуса по фронтальному виду: 122 мм
Размер верхней части по боковому виду: 91,5 мм

Монтажный вырез

Ширина монтажного контура: 123 мм
Высота монтажного контура: 98 мм
Внутренний размер по высоте на чертеже: 84 мм
Крепёжные отверстия: 4 × Ø5,2 мм

Преимущества

Высокая точность и стабильность сигналов
Отдельная и надёжная работа каждого канала
Устойчивость к вибрациям, влаге и соляному туману
Эргономичный дизайн и плавный ход рычагов
Прочная алюминиевая конструкция
Подходит для морской эксплуатации и harsh environments

Применение

Судовые и морские системы управления
Двухдвигательные корабельные установки
Морские консоли и посты управления
Системы синхронного управления двумя двигателями
Индустриальные и военные системы навигации
Морские краны и гидравлические механизмы
Береговые и портовые станции управления
